Nếu bản vẽ Kingpost chỉ ghi “H300”, “H350” hoặc “H400”, người mua vẫn chưa có đủ dữ liệu để hỏi giá chính xác. Với thép H làm Kingpost, phần cần chốt trước tiên là đầy đủ H × B × tw × tf, sau đó mới đến chiều dài, mác/tiêu chuẩn, số lượng, yêu cầu gia công và bộ hồ sơ cần giao. Đây là điểm quan trọng hơn nhiều so với việc tìm một bảng “Kingpost sâu bao nhiêu thì dùng H nào”.
Khi tìm H300, H350 hay H400 làm Kingpost, rất dễ gặp các bảng quy cách đứng cạnh những nhận xét về tải hoặc độ sâu hố đào. Hai việc này cần tách riêng: thiết kế quyết định tiết diện nào phù hợp; còn phía mua hàng phải chuyển tiết diện đã được duyệt thành yêu cầu vật tư đủ rõ để nhà cung cấp báo đúng hàng. Từ đây, việc cần làm là đọc đúng hồ sơ rồi chuyển các thông số đã duyệt thành dữ liệu mua hàng có thể đối chiếu.
H300/H350/H400 chưa đủ để hỏi giá
Con số 300, 350 hay 400 thường được hiểu là chiều cao danh nghĩa của tiết diện, nhưng đó chưa phải “tên đầy đủ” của cây thép. Cùng một chiều cao danh nghĩa có thể tồn tại nhiều mặt cắt với bề rộng cánh và chiều dày khác nhau. Vì vậy một yêu cầu kiểu “Kingpost H350 dài 12 m” vẫn có thể khiến hai nhà cung cấp báo hai sản phẩm khác nhau.

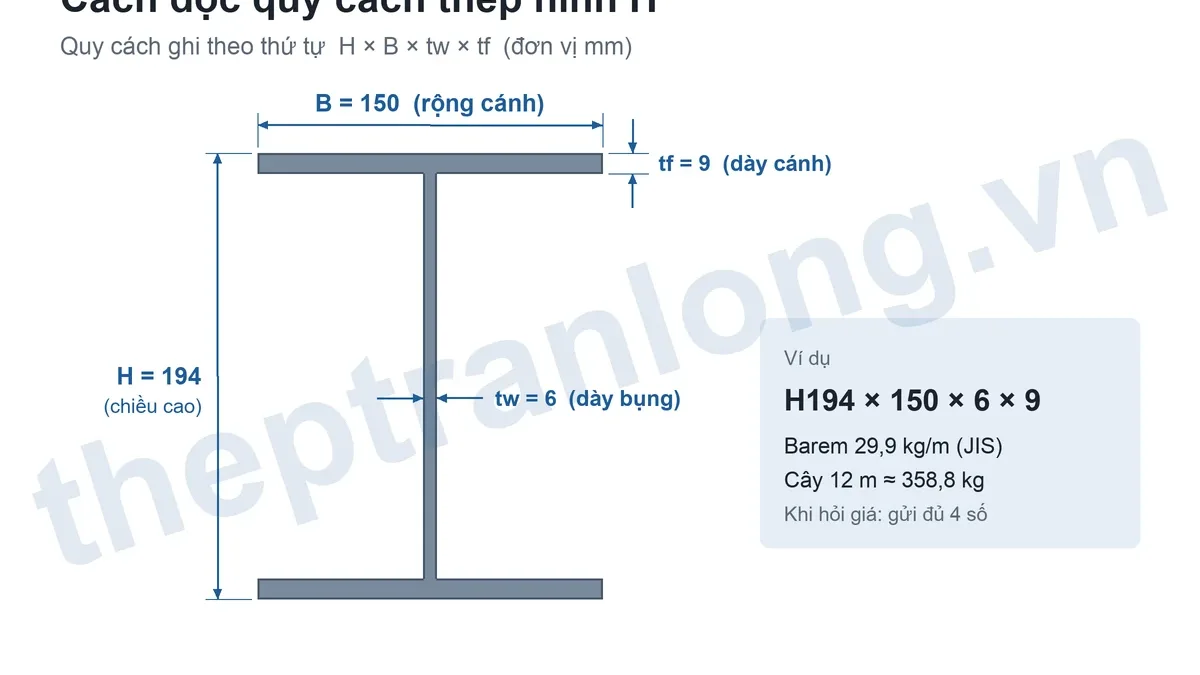

Với vật tư thép H, cách ghi rõ hơn là H × B × tw × tf. Ví dụ H350×350×12×19 cho biết chiều cao 350 mm, cánh rộng 350 mm, bụng dày 12 mm và cánh dày 19 mm. Chỉ khi chốt đủ bốn giá trị này mới có thể đối chiếu đúng kg/m, chiều dài cây và nguồn hàng.
Điều này đặc biệt quan trọng với Kingpost vì cấu kiện thường còn đi qua bước gia công: cắt chiều dài, hàn bản mã, sườn tăng cứng, lỗ, móc treo hoặc các chi tiết khác theo bản vẽ. Nếu mặt cắt đầu vào đã bị hiểu sai, toàn bộ phần gia công phía sau cũng đi lệch.
Nếu đang đọc bản vẽ mà chưa quen ký hiệu H, xem thêm thép hình H là gì. Khi hồ sơ đã xác định đúng tiết diện, bước tiếp theo là chuyển các thông số đó thành yêu cầu mua hàng đủ rõ để đối chiếu giữa các báo giá.
Kg/m theo đúng H × B × tw × tf
Khối lượng trên mét chỉ có ý nghĩa khi nó đi cùng đúng hình học tiết diện. Đây là chỗ người mua rất dễ bị nhiễu bởi các bảng trên thị trường: cùng gọi H300 hoặc H350 nhưng số kg/m có thể khác vì thực tế đang nói về hai mặt cắt khác nhau, không phải vì một bên “thiếu thép” hay do dung sai cán quá lớn.
Ba quy cách dưới đây cho thấy vì sao tên rút gọn chưa đủ để chốt vật tư:
| Cách gọi rút gọn | Tiết diện cần đọc đủ | Ví dụ kg/m theo catalogue/series | Cách dùng |
|---|---|---|---|
| H300 | 300 × 300 × 10 × 15 | khoảng 93–94 kg/m tùy catalogue/series | Đối chiếu đúng mặt cắt, không dùng để suy thiết kế Kingpost |
| H350 | 350 × 350 × 12 × 19 | khoảng 135–137 kg/m tùy catalogue/series | Đối chiếu đúng mặt cắt, không dùng để suy thiết kế Kingpost |
| H400 | 400 × 400 × 13 × 21 | khoảng 172 kg/m | Đối chiếu đúng mặt cắt, không dùng để suy thiết kế Kingpost |
Ngay trong catalogue của cùng một nhà sản xuất, khối lượng có thể khác theo series/tiêu chuẩn được áp dụng. Hyundai Steel, chẳng hạn, liệt kê H300×300×10×15 ở khoảng 93–94 kg/m và H350×350×12×19 ở khoảng 135–137 kg/m tùy bảng series; H400×400×13×21 ở khoảng 172 kg/m. Vì vậy không coi chênh lệch giữa các catalogue là “dung sai cán”; khi PO yêu cầu nguồn/tiêu chuẩn cụ thể phải đối chiếu đúng catalogue và hồ sơ của lô đó. Xem Hyundai Steel Products Guide. Nếu cần xử lý sâu trường hợp hai bảng cùng ghi H300/H350/H400 nhưng kg/m khác nhau, xem cách đối chiếu đầy đủ H × B × tw × tf và nguồn barem.
Các trang H300×300×10×15, H350×350×12×19 và H400×400×13×21 nên được dùng để kiểm đúng quy cách/khối lượng của từng sản phẩm, không dùng như bảng chọn Kingpost theo độ sâu hoặc tải.
Mác thép, tiêu chuẩn và tiết diện trên bản vẽ
Mặt cắt đúng nhưng mác thép sai vẫn là sai vật tư. Với Kingpost, bản vẽ hoặc bảng vật tư có thể chỉ định SS400, A36, SM490 hoặc một mác/tiêu chuẩn khác tùy dự án. Nhà cung cấp không nên tự thay mác chỉ vì có một sản phẩm cùng H × B × tw × tf đang sẵn kho.
SS400, A36 hay các mác khác thuộc những hệ tiêu chuẩn khác nhau. Chúng có thể có một số vùng cơ tính gần nhau nhưng không nên được coi là các tên thay thế trực tiếp. Nếu hồ sơ chỉ định một mác cụ thể, báo giá cần bám đúng mác đó; nếu muốn đề xuất nguồn khác thì phải ghi rõ để bên kỹ thuật xem xét.
Tiêu chuẩn kích thước và tiêu chuẩn vật liệu cũng cần được phân biệt. Một catalogue dùng để tra H × B × tw × tf và kg/m không tự thay cho yêu cầu kỹ thuật vật liệu. Ngược lại, ghi “SS400” cũng không tự xác định cây thép là H350×350 hay H350×175.
Nếu cần đối chiếu sâu hơn phần này, xem cách đọc quy cách thép H theo H × B × tw × tf và so sánh SS400 với ASTM A36. Nguyên tắc với Kingpost vẫn rất đơn giản: không đổi mác hoặc tiêu chuẩn chỉ để khớp hàng sẵn nếu chưa có chấp thuận.
Chiều dài và gia công Kingpost theo bản vẽ
Kingpost hiếm khi chỉ là một cây H “nguyên bản” lấy từ kho rồi đưa thẳng xuống công trường. Tùy thiết kế, cấu kiện có thể cần cắt chiều dài riêng, hàn bản mã, sườn tăng cứng, chi tiết nối, móc treo, lỗ bulông hoặc các chi tiết phục vụ hạ lắp. Vì vậy phần gia công phải được gửi cùng bản vẽ hoặc bảng thống kê rõ ràng.
Chiều dài cây thương mại 6 m hay 12 m không phải chiều dài làm việc của Kingpost. Nếu bản vẽ yêu cầu 13,2 m hoặc một chiều dài khác, phương án nối hay chế tạo phải theo thiết kế/gia công được duyệt; nhà cung cấp không nên tự quyết định “ghép hai cây” chỉ vì kho đang có chiều dài 6 m.
Khi yêu cầu báo giá có gia công, nên nêu rõ phạm vi: chỉ cấp thép nguyên liệu hay cấp cấu kiện đã cắt/hàn/khoan; ai cung cấp bản vẽ gia công; yêu cầu kiểm tra mối hàn hoặc bề mặt ở mức nào; cấu kiện cần đánh mã ra sao. Những trường này ảnh hưởng trực tiếp tới báo giá và thời gian giao.
Nếu cần xem trình tự từ định vị, hạ lắp tới hoàn thiện ngoài công trường, chuyển sang quy trình thi công Kingpost. Sau gia công và hạ lắp, các bước kiểm tra được nối tiếp tại nghiệm thu Kingpost. Ở giai đoạn mua hàng, mục tiêu chỉ là chuyển bản vẽ thành yêu cầu vật tư và phạm vi gia công đủ rõ để các bên có thể đối chiếu.
Chứng từ và nhận diện lô khi hỏi giá
Nếu dự án yêu cầu MTC, Heat/Lot, C/O hoặc một bộ hồ sơ cụ thể, nên ghi ngay trong yêu cầu báo giá. Đợi tới lúc hàng về mới hỏi chứng từ thường khiến việc truy xuất khó hơn, nhất là khi vật liệu đã cắt thành nhiều đoạn hoặc đi qua bước gia công.
Với lô có yêu cầu truy xuất, dữ liệu lý tưởng là: quy cách → mác/tiêu chuẩn → Heat/Lot → MTC → mã cấu kiện sau gia công. C/O, C/Q và MTC có vai trò khác nhau; không nên viết chung “CO/CQ đầy đủ” nếu hợp đồng không nói rõ cần loại tài liệu nào.
Ký hiệu nhận diện trên cây/bó và cách chuyển nhận diện sau cắt cũng cần được làm rõ nếu dự án quản lý tới cấp cấu kiện. Đây là điểm đặc biệt quan trọng với Kingpost vì nhiều cây có thể cùng tiết diện nhưng khác chiều dài, bản mã hoặc vị trí lắp.
Xem thêm C/O, C/Q và MTC của thép để phân biệt đúng vai trò từng loại giấy tờ trước khi đưa vào yêu cầu báo giá.
Bộ thông tin cần gửi để báo giá Kingpost
Một yêu cầu ngắn nhưng đủ dữ liệu có thể viết theo thứ tự sau:
- Tiết diện: H × B × tw × tf, không chỉ ghi H300/H350/H400.
- Mác và tiêu chuẩn: đúng theo bản vẽ hoặc bảng vật tư.
- Chiều dài: chiều dài từng cấu kiện hoặc danh sách cắt nếu có nhiều loại.
- Số lượng: số cây/cấu kiện hoặc tổng khối lượng cần cấp.
- Gia công: bản mã, sườn, lỗ, móc treo, nối hoặc các chi tiết theo bản vẽ.
- Chứng từ: MTC/Heat-Lot/C/O hoặc yêu cầu khác nếu dự án cần.
- Tiến độ và điểm giao: thời gian cần hàng, địa điểm giao, yêu cầu bốc dỡ nếu có.
Ví dụ, thay vì gửi “báo giá H350 làm Kingpost”, một yêu cầu tốt hơn là: H350×350×12×19, mác theo bản vẽ, L=13.000 mm, 24 cây, gia công theo bản vẽ đính kèm, yêu cầu MTC/Heat-Lot, giao tại công trường…. Phần mác/tiêu chuẩn và chi tiết gia công phải lấy đúng từ hồ sơ thực tế, không dùng ví dụ này như mẫu kỹ thuật.
Nếu đã có BOQ/bản vẽ, danh mục thép hình H là điểm chuyển sang kiểm nguồn hàng. Nếu hồ sơ còn đang ở bước chọn tiết diện, cần quay lại bên thiết kế trước khi hỏi nhà cung cấp chốt H300/H350/H400.
Câu hỏi thường gặp khi mua thép H làm Kingpost
Kingpost H300, H350 hay H400 loại nào tốt hơn?
Không có câu trả lời chung. Tiết diện phải theo thiết kế; nhà cung cấp chỉ nên báo đúng quy cách đã được hồ sơ chốt.
H350 làm Kingpost có phải luôn là 350×350×12×19 không?
Không nên mặc định. Cần đọc đủ H × B × tw × tf trên bản vẽ hoặc catalogue mà dự án viện dẫn.
Có thể dùng kg/m để chọn H300 hay H400 cho Kingpost không?
Không. kg/m phục vụ nhận diện và bóc khối lượng; lựa chọn tiết diện còn phụ thuộc tính toán thiết kế.
Chỉ gửi BOQ có đủ để báo giá không?
Đủ nếu BOQ đã có đầy đủ quy cách, mác/tiêu chuẩn, chiều dài, số lượng và phạm vi gia công. Nếu thiếu, nên gửi thêm bản vẽ liên quan.
