Nghiệm thu Kingpost nên trả lời được ba câu hỏi: cấu kiện có đúng hồ sơ không, bằng chứng nào chứng minh điều đó và đã đủ điều kiện chuyển sang bước tiếp theo chưa. Vì vậy không nên bắt đầu bằng một bảng dung sai lấy từ dự án khác. Cách kiểm đáng tin cậy hơn là đi theo đúng chuỗi của cấu kiện: hồ sơ → vật liệu → gia công/hàn → nhận diện và truy xuất → lắp dựng → biên bản nghiệm thu.
Chuỗi này cũng giúp tách rõ phạm vi. Bài Kingpost là gì? giữ phần định nghĩa và vai trò; thi công Kingpost giữ trình tự thi công; còn trang này chỉ tập trung vào QA/QC và điều kiện chấp nhận ở từng checkpoint.
Nghiệm thu Kingpost gồm những bước nào?
Với một Kingpost đi từ xưởng ra công trường, nghiệm thu thường cần đi qua các checkpoint theo đúng trình tự: khóa hồ sơ → kiểm vật liệu đầu vào → kiểm cấu kiện sau gia công/hàn → kiểm cấu kiện tại hiện trường trước khi hạ → kiểm vị trí, cao độ và độ thẳng đứng sau khi hạ → hoàn thiện biên bản để chuyển bước. Đây là vector sát nhất với intent “nghiệm thu Kingpost cần kiểm gì”.
Điểm bắt đầu vẫn là đúng bộ hồ sơ đang có hiệu lực. Kingpost có thể thay đổi chiều dài, vị trí bản mã, lỗ, sườn tăng cứng hoặc chi tiết liên kết qua các lần phát hành bản vẽ. Nếu xưởng và công trường đang dùng hai phiên bản khác nhau, việc đo chính xác vẫn có thể đang được thực hiện trên sai cấu kiện.
Trước khi kiểm vật liệu hoặc gia công, nên khóa tối thiểu: mã Kingpost, vị trí lắp, bản vẽ thiết kế, bản vẽ gia công đã duyệt, bảng vật tư, yêu cầu kỹ thuật và kế hoạch kiểm tra của dự án. Nếu có yêu cầu riêng về hàn hoặc kiểm tra không phá hủy, tài liệu đó cũng phải được xác định ngay ở bước này.
Kingpost liên quan tới cọc khoan nhồi hoặc barrette còn cần nối đúng với vị trí ngoài hiện trường. Tài liệu giám sát bored pile của BCA có nêu việc kiểm alignment/verticality của plunge-in steel section khi áp dụng. Điều đó cho thấy một cây thép đúng quy cách nhưng sai vị trí hoặc sai mã vẫn chưa thể coi là nghiệm thu đúng.
Cách làm gọn nhất là khóa ba trường trước khi chuyển sang kiểm vật liệu: mã cấu kiện → phiên bản bản vẽ → vị trí lắp. Nếu một trường chưa rõ, nên dừng để làm rõ thay vì tiếp tục kiểm theo kinh nghiệm.
Trước khi gia công Kingpost, cần kiểm vật liệu và hồ sơ gì?

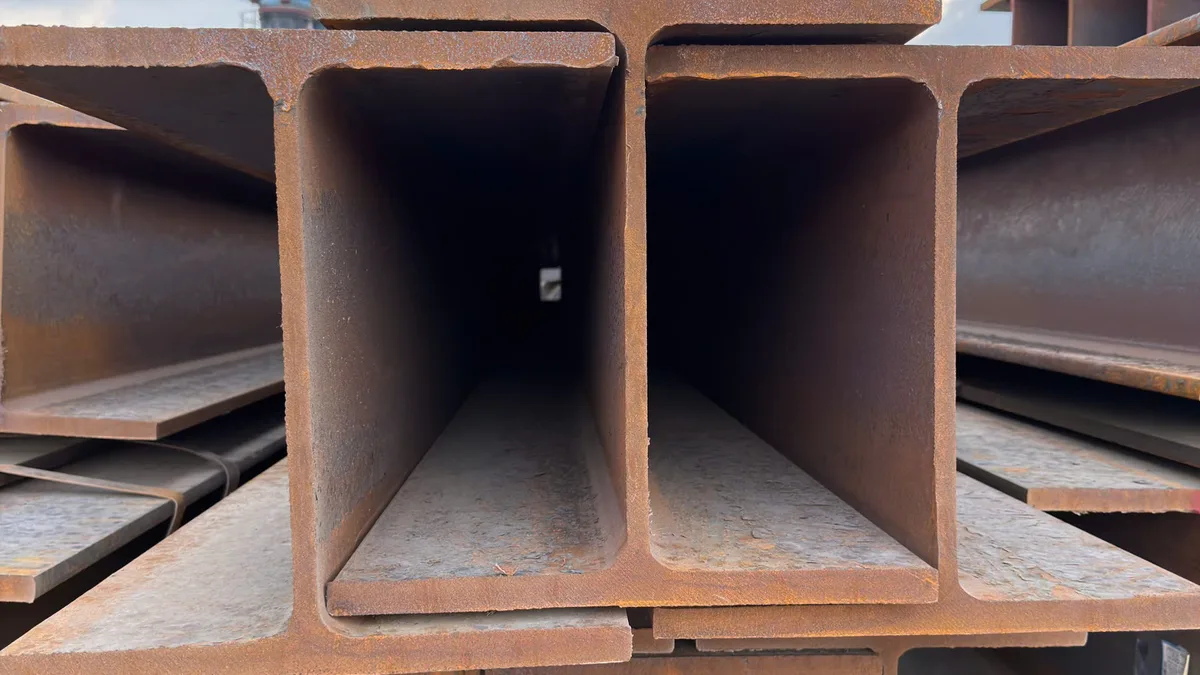

Vật liệu Kingpost có thể là thép hình H cán sẵn, thép tấm dùng cho cấu kiện tổ hợp, bản mã hoặc các chi tiết khác tùy bản vẽ. Với thép H, tên gọi H300, H350 hay H400 thường chưa đủ. Khi hồ sơ đã khóa mặt cắt, cần đối chiếu đầy đủ H × B × tw × tf, chiều dài, mác thép và tiêu chuẩn.
Tiếp theo là hồ sơ lô. Nếu dự án yêu cầu truy xuất, nhận diện trên bó/cây phải nối được với Heat/Lot và MTC của đúng lô. C/O, C/Q và MTC có chức năng khác nhau; không nên dùng một câu chung “đủ CO/CQ” để thay toàn bộ việc kiểm hồ sơ. Phần này được giải thích riêng tại C/O, C/Q và MTC của thép.
Với Kingpost tổ hợp từ thép tấm, cần đi xuống từng tấm thành phần thay vì áp logic của thép H cán sẵn. Bản cánh, bản bụng, bản mã và các chi tiết khác phải khớp bảng vật tư và hồ sơ vật liệu tương ứng. Khi nguồn hàng thay đổi, không nên chỉ nhìn mác thép gần giống mà bỏ qua tiêu chuẩn, chiều dày và yêu cầu của dự án.
Nếu mục tiêu đã chuyển sang kiểm nguồn hàng thép H, có thể xem danh mục thép hình H; còn việc chọn H300/H350/H400 vẫn thuộc thiết kế, không thuộc bước nghiệm thu vật tư.
Sau gia công Kingpost, cần kiểm kích thước, độ thẳng và mối hàn thế nào?
Sau khi vật liệu đầu vào đã đúng, bước tiếp theo là kiểm cấu kiện sau gia công. Phần này nên bám trực tiếp vào bản vẽ gia công: chiều dài tổng thể, vị trí bản mã, sườn tăng cứng, lỗ, stud hoặc chi tiết liên kết, hình học sau hàn và mã cấu kiện.
Điểm dễ bỏ sót là biến dạng sau hàn. Một cấu kiện có thể dùng đúng vật liệu và đúng chi tiết nhưng vẫn cần kiểm lại độ thẳng, độ phẳng hoặc vị trí các chi tiết sau khi hoàn thiện. Không nên dùng một con số dung sai chung trên internet; giới hạn chấp nhận phải quay về bản vẽ, yêu cầu kỹ thuật hoặc kế hoạch kiểm tra của chính dự án.
Phần mối hàn cũng cần tách riêng khỏi kiểm kích thước. Không có quy tắc “mọi Kingpost đều phải UT/MT” và cũng không nên mặc định “kiểm ngoại quan là đủ”. Cần xác định mối hàn nào phải kiểm, phương pháp nào được yêu cầu và tiêu chí chấp nhận nằm ở tài liệu nào. Với mối hàn sửa chữa, biên bản nên nối được vị trí sửa với lần kiểm tra lại.
Thứ tự hợp lý ở xưởng thường là: kiểm vật liệu → kiểm gá/lắp chi tiết → kiểm sau hàn → kiểm hình học hoàn thiện → kiểm không phá hủy nếu hồ sơ yêu cầu → xác nhận mã cấu kiện. Nhờ vậy, lỗi được phát hiện trước khi cấu kiện đã sơn, vận chuyển hoặc đưa xuống vị trí lắp.
Trước khi hạ Kingpost, cần kiểm gì tại hiện trường?
Trước khi đưa Kingpost vào bàn dẫn hoặc hạ xuống cọc, cần kiểm lại chính cấu kiện đã giao tới công trường. Các mẫu nghiệm thu thực tế thường tập trung vào chiều dài và kích thước hình học, chi tiết nối, số lượng bulông nếu có, vị trí móc treo, độ thẳng/độ võng/cong vênh và mã cấu kiện. Đây là lớp kiểm khác với nghiệm thu vật liệu ở xưởng.
Kingpost sau gia công thường trông khá giống nhau, trong khi mỗi cây có thể khác chiều dài, bản mã, lỗ hoặc vị trí sử dụng. Nếu cấu kiện mất mã sau cắt, hàn, sơn hoặc vận chuyển, người nhận hàng sẽ khó chắc chắn đang đưa đúng cây vào đúng vị trí.
Một chuỗi truy xuất thực dụng có thể tổ chức như sau: mã Kingpost → vật liệu đầu vào/Heat-Lot → MTC → bản vẽ gia công → biên bản kiểm tra → phiếu giao → vị trí lắp. Mã cụ thể của từng dự án có thể khác, nhưng quan hệ giữa các lớp dữ liệu này cần được giữ xuyên suốt.
Nếu dấu nhận diện vật liệu đầu vào bị mất khi cắt, dự án cần có quy trình chuyển nhận diện được phê duyệt. Không nên tự ghi lại Heat Number theo trí nhớ hoặc vị trí xếp vật liệu. Đây là điểm mà một bộ hồ sơ đẹp nhưng không nối được với cấu kiện thực tế sẽ mất giá trị truy xuất.
Khi Kingpost tới công trường, nên kiểm lại mã cấu kiện, tình trạng sau vận chuyển, các chi tiết phục vụ cẩu/hạ và hồ sơ bàn giao trước khi đưa vào lỗ cọc hoặc hệ dẫn hướng. Với phương án dùng bàn/khung dẫn, cần kiểm thêm tim, độ bằng phẳng và tình trạng sẵn sàng của hệ dẫn hướng theo biện pháp thi công. Một cây đã nghiệm thu ở xưởng vẫn có thể bị biến dạng, hư hỏng chi tiết hoặc mất nhận diện trong quá trình vận chuyển.
Sau khi hạ Kingpost, cần kiểm tim, cao độ và độ thẳng đứng ra sao?
Phần lắp dựng không nên được rút gọn thành một câu “độ nghiêng cho phép là bao nhiêu mm”. Các giới hạn vị trí, cao độ và độ thẳng đứng phải lấy từ bản vẽ, yêu cầu kỹ thuật, biện pháp thi công, kế hoạch kiểm tra và tiêu chuẩn mà dự án viện dẫn.
Ở mức quy trình, nhóm trắc đạc và QA/QC thường cần ghi nhận tim/tọa độ thực tế, cao độ đỉnh Kingpost, độ thẳng đứng và tương quan vị trí với cọc/barrette hoặc trục công trình. Đây cũng chính là các trường xuất hiện lặp lại trong nhiều biểu mẫu nghiệm thu Kingpost. Thời điểm đo cũng quan trọng: số liệu khi đang hiệu chỉnh, sau khi cố định và sau khi hoàn tất bước thi công có thể phục vụ các mục đích khác nhau.
Với phương án dùng khung dẫn hướng, khung này chỉ là phương tiện hỗ trợ định vị và giữ cấu kiện. Cấu tạo khung, cách gá và trình tự hiệu chỉnh phải theo biện pháp thi công của đúng dự án. Không nên lấy kích thước hoặc cách giữ từ một method statement khác rồi coi là tiêu chuẩn chung.
Để hiểu Kingpost đang làm việc cùng strut, waler và hệ giữ thành như thế nào, xem hệ Kingpost chống hố đào. Bài hiện tại chỉ giữ phần nghiệm thu vị trí và bằng chứng đo, không lặp lại toàn bộ cơ chế làm việc của hệ.
Biên bản nghiệm thu Kingpost cần ghi gì trước khi chuyển bước?
Biên bản tốt không chỉ có hai ô “đạt/không đạt”. Nó phải đủ dữ liệu để một người khác có thể truy lại: đang nghiệm thu cây nào, theo hồ sơ nào, đã kiểm những gì, kết quả đo ở đâu và ai xác nhận.
| Nhóm dữ liệu | Nội dung nên lưu | Nguồn đối chiếu |
|---|---|---|
| Nhận diện | Mã Kingpost, vị trí, phiên bản bản vẽ | Bản vẽ/bảng thống kê |
| Vật liệu | Quy cách, mác, tiêu chuẩn, Heat/Lot nếu yêu cầu | Đơn đặt hàng, MTC |
| Gia công | Chiều dài, bản mã, lỗ, sườn, tình trạng sau hàn | Bản vẽ gia công |
| Mối hàn | ID/vị trí mối hàn, kết quả ngoại quan và NDT nếu có | Quy trình hàn, kế hoạch kiểm tra |
| Lắp dựng | Tọa độ, cao độ, độ thẳng đứng, thời điểm đo | Bản vẽ + số liệu trắc đạc |
| Xử lý sai khác | Nội dung sai khác, phương án xử lý, kết quả kiểm lại | Biên bản/phê duyệt của dự án |
Trước khi chuyển bước, nên kiểm lại ba điều: không còn sai khác chưa xử lý, hồ sơ nối được với đúng cấu kiện và các kết quả đo nằm trong giới hạn của đúng tài liệu dự án. Nếu một trong ba chưa đạt, quyết định hiệu chỉnh, sửa chữa hay chấp nhận phải do các bên có thẩm quyền của dự án xử lý.
Thép Trần Long phù hợp nhất ở phần vật tư: làm rõ quy cách, mác/tiêu chuẩn, chiều dài, số lượng, nguồn hàng và bộ chứng từ có thể cung cấp theo lô. Việc phê duyệt bản vẽ gia công, phạm vi hàn/NDT, định vị lắp dựng và kết luận nghiệm thu cuối cùng vẫn thuộc đội ngũ thiết kế, thi công, QA/QC và tư vấn.
Câu hỏi thường gặp về nghiệm thu Kingpost
Kingpost có một mức dung sai vị trí và độ thẳng đứng dùng chung không?
Không. Cần lấy giới hạn từ bản vẽ, yêu cầu kỹ thuật, biện pháp thi công, kế hoạch kiểm tra và tiêu chuẩn mà dự án viện dẫn.
Mọi mối hàn Kingpost có phải UT hoặc MT không?
Không. Phương pháp và phạm vi kiểm tra không phá hủy phải theo loại mối hàn và kế hoạch kiểm tra của dự án.
Chỉ có MTC là đủ để nghiệm thu vật liệu Kingpost chưa?
Chưa. MTC cần nối được với đúng lô/cấu kiện và phải đối chiếu cùng quy cách, mác/tiêu chuẩn, nhận diện và hồ sơ giao nhận.
H300, H350 hay H400 có thể chọn theo độ sâu hố đào không?
Không. Lựa chọn tiết diện là bài toán thiết kế; độ sâu hố đào chỉ là một trong nhiều biến số của hệ kết cấu.
Thép Trần Long có quyết định cấu kiện Kingpost đạt nghiệm thu không?
Không. TLS hỗ trợ phần vật tư và hồ sơ lô; kết luận nghiệm thu thuộc các bên chịu trách nhiệm kỹ thuật của dự án.
