Với tiết diện H đối xứng, trục mạnh thường là trục chính có mô men quán tính tiết diện I lớn hơn; trục yếu là trục chính còn lại có I nhỏ hơn. Tuy nhiên, không nên mặc định x-x hay y-y luôn là trục mạnh vì cách ký hiệu có thể thay đổi theo catalogue. Cần đọc sơ đồ trục trước khi đối chiếu I, W và i; các thông số này là đặc trưng hình học của tiết diện, chưa phải tải trọng cấu kiện chịu được.
| Câu hỏi | Ý chính cần nhớ |
|---|---|
| Trục mạnh là gì? | Trục chính có mô men quán tính tiết diện I lớn hơn. |
| Ix/Iy hoặc Iy/Iz là gì? | Mô men quán tính tiết diện quanh các trục được catalogue quy ước. |
| Wx/Wy là gì? | Mô men kháng uốn đàn hồi quanh từng trục; ký hiệu có thể đổi theo hệ trục. |
| Có suy ra tải trọng từ các số này không? | Không. Còn cần dữ liệu vật liệu, chiều dài, tải, gối, giằng, liên kết và tiêu chuẩn thiết kế. |
Trục mạnh và trục yếu của tiết diện thép H là gì?
Khái niệm “mạnh” và “yếu” ở đây mô tả đặc trưng hình học của cùng một mặt cắt quanh hai phương khác nhau. Nó không có nghĩa một mặt của cây thép tốt còn mặt kia kém chất lượng, cũng không phải cách phân hạng mác thép.
Tâm hình học và hai trục chính của tiết diện H
Với tiết diện H hai cánh bằng nhau và bố trí đối xứng, giao điểm của các trục đối xứng là tâm hình học, thường ký hiệu là C. Hai trục đối xứng đi qua điểm này cũng là các trục chính của tiết diện. Catalogue sẽ biểu diễn chúng bằng một hệ ký hiệu như x-x/y-y hoặc y-y/z-z.
Khi tiết diện uốn quanh mỗi trục, vị trí của cánh và bụng so với trục đó khác nhau. Vì vậy diện tích thép được phân bố xa hoặc gần trục theo những cách khác nhau, tạo ra hai giá trị mô men quán tính khác nhau.
Vì sao một trục được gọi là trục mạnh?
Đối với tiết diện H đối xứng thông dụng, trục mạnh (strong/major axis) thường là trục chính có mô men quán tính tiết diện I lớn hơn. Trục chính có I nhỏ hơn được gọi là trục yếu (weak/minor axis). Vì vậy, khi xác định trục mạnh và trục yếu, nên dựa trước hết vào I của từng trục thay vì dùng đồng thời cả I và W.
Mô men kháng uốn W và bán kính quán tính i cũng có giá trị riêng theo từng trục, nhưng mỗi đại lượng phục vụ một câu hỏi khác. W không thay I để định nghĩa trục chính; i cũng không phải một cách viết khác của I.
Cách nhận diện hệ trục trong catalogue thép H
Quy tắc thực hành quan trọng nhất là đọc hình tiết diện trước, đọc cột số sau. Nếu bỏ qua sơ đồ, người đọc có thể lấy đúng con số nhưng gán nhầm cho phương làm việc.
Đọc sơ đồ trục trước khi đọc Ix và Iy
- Tìm hình cắt của tiết diện và tâm hình học.
- Xác định tên hai trục đi qua tâm.
- Đối chiếu tên trục với tiêu đề của các cột I, W và i.
- Kiểm tra đơn vị và hệ số nhân ghi trên đầu bảng.
Nếu chưa quen với ký hiệu H, B, tw và tf, người đọc nên xem trước hướng dẫn cách đọc quy cách thép H. Trước hết cần đọc đúng các kích thước H, B, tw và tf. Từ hình học của tiết diện, catalogue xác định tiếp các đặc trưng như I, W và i.
Vì sao không nên mặc định x-x luôn là trục mạnh?
Tên trục là quy ước của tài liệu. Trong bảng đặc trưng tiết diện của ArcelorMittal, tiết diện HE được trình bày với y-y là trục mạnh và z-z là trục yếu. Một số hệ catalogue khác lại sử dụng x-x/y-y. Vì vậy câu “x-x luôn là trục mạnh” không phải quy tắc dùng được cho mọi nguồn.
Điều cần giữ cố định không phải chữ x, y hay z, mà là chuỗi kiểm tra: sơ đồ trục → tiêu đề cột → đơn vị → giá trị I tương ứng.
Ví dụ 30 giây để nhận biết trục mạnh và trục yếu
Giả sử một catalogue minh họa hai trục đi qua tâm tiết diện và cho I1 lớn hơn I2. Trong phạm vi mặt cắt đó, trục 1 là trục mạnh và trục 2 là trục yếu. Kết luận này chỉ cho biết sự khác nhau về đặc trưng hình học quanh hai trục.
Ta chưa thể từ I1 hoặc I2 suy ra cây thép chịu được bao nhiêu tấn, dùng cho nhịp bao nhiêu mét hay có thể thay một quy cách khác. Muốn hiểu giới hạn đó, cần tách rõ A, I, W và i.

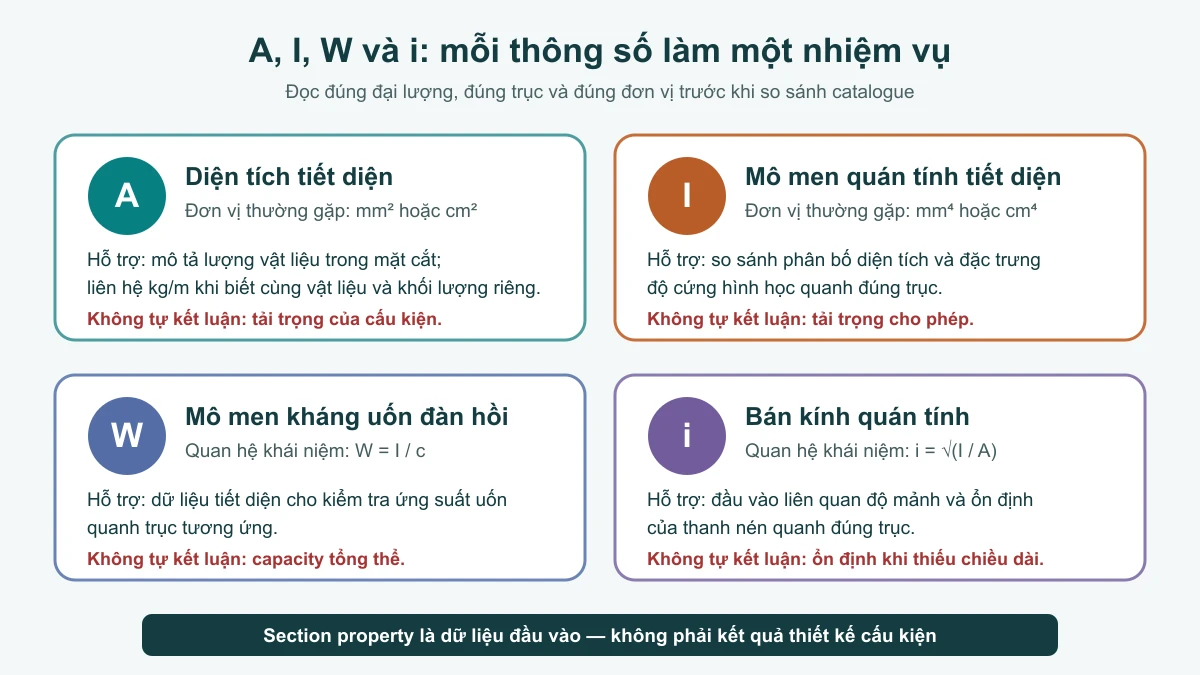

A, Ix, Iy, Wx, Wy, ix và iy cho biết điều gì?
Một dòng catalogue có thể chứa nhiều cột giống công thức tính toán. Không cần học thuộc toàn bộ ký hiệu. Với mỗi thông số, chỉ cần nắm ba điểm: ý nghĩa, đơn vị và nó được dùng để đánh giá vấn đề gì. Đồng thời phải biết giới hạn của từng thông số để tránh suy khả năng chịu tải chỉ từ một con số.
A — diện tích tiết diện
A mô tả diện tích vật liệu trên mặt cắt, thường dùng đơn vị mm² hoặc cm². Với cùng vật liệu, khối lượng lý thuyết trên một mét có thể liên hệ với A và khối lượng riêng; catalogue thường đã cung cấp trực tiếp kg/m để người dùng không phải tự quy đổi.
A và kg/m không phải cùng một thông số. Tuy nhiên, với cùng loại vật liệu, diện tích tiết diện A có liên hệ trực tiếp với khối lượng lý thuyết trên một mét. Catalogue thường đã cung cấp sẵn kg/m để tiện tra cứu. Khi cần đối chiếu thêm giữa các quy cách, có thể tham khảo bảng tra trọng lượng thép hình. A cũng không đại diện cho mọi trạng thái làm việc của cấu kiện.
Ix và Iy — mô men quán tính tiết diện
I là mô men quán tính tiết diện (second moment of area), mô tả cách diện tích tiết diện phân bố quanh một trục. Đơn vị thường gặp là mm⁴ hoặc cm⁴. Số mũ bốn là dấu hiệu quan trọng giúp phân biệt I với W và i.
Trong cùng hệ đơn vị và cùng cách định nghĩa trục, I càng lớn thì tiết diện càng có lợi về độ cứng uốn quanh trục đang xét. Tuy nhiên, I không chứa thông tin về mác thép, tải, nhịp, gối hoặc liên kết nên không thể một mình cho ra sức chịu tải của cấu kiện.
Wx và Wy — mô men kháng uốn đàn hồi
W là mô men kháng uốn đàn hồi (elastic section modulus), thường có đơn vị mm³ hoặc cm³. Về quan hệ hình học, W được xác định theo W = I/c, trong đó c là khoảng cách từ trục trung hòa đến thớ biên đang xét. Vì c phụ thuộc hình học theo phương uốn, W cũng phải được đọc theo đúng trục.
W là dữ liệu tiết diện quan trọng khi kiểm tra ứng suất uốn, nhưng không nên gọi W là “khả năng chịu lực” độc lập. Kết quả thiết kế còn phụ thuộc vật liệu, sơ đồ cấu kiện và các trạng thái giới hạn cần xét.
ix và iy — bán kính quán tính
Chữ i viết thường chỉ bán kính quán tính (radius of gyration), có đơn vị chiều dài như mm hoặc cm. Bán kính quán tính được xác định theo i = √(I/A). Khi đánh giá độ mảnh của thanh nén, i còn phải được đặt cùng chiều dài tính toán và điều kiện liên kết.
Không thể đọc i rồi kết luận một cột có ổn định hay không. Vẫn cần chiều dài tính toán, điều kiện liên kết, phương mất ổn định và tiêu chuẩn thiết kế áp dụng.
| Thông số | Mô tả | Đơn vị thường gặp | Hỗ trợ đánh giá | Không thể tự kết luận |
|---|---|---|---|---|
| A | Diện tích tiết diện | mm², cm² | Hình học mặt cắt; quan hệ khối lượng khi biết vật liệu | Tải trọng cấu kiện |
| I | Mô men quán tính tiết diện | mm⁴, cm⁴ | Phân bố diện tích và độ cứng hình học theo trục | Tải trọng cho phép |
| W | Mô men kháng uốn đàn hồi | mm³, cm³ | Dữ liệu tiết diện cho bài toán ứng suất uốn | Khả năng làm việc tổng thể |
| i | Bán kính quán tính | mm, cm | Dữ liệu liên quan độ mảnh và ổn định | Ổn định khi thiếu chiều dài và gối |
Quy trình 5 bước đọc một dòng catalogue thép H
Bước 1: Xác định nguồn và tiêu chuẩn sản phẩm
Ghi tên nhà sản xuất hoặc tổ chức phát hành, phiên bản catalogue và hệ tiêu chuẩn được sử dụng. Tiêu chuẩn sản phẩm hoặc catalogue cung cấp kích thước và đặc trưng tiết diện; tiêu chuẩn thiết kế sử dụng các dữ liệu đó cùng những đầu vào khác để kiểm tra cấu kiện.
Bước 2: Đọc designation và H × B × tw × tf
Kiểm tra đầy đủ designation thay vì chỉ nhìn chiều cao danh nghĩa. Hai tiết diện cùng được gọi thương mại là “H200” có thể không đồng nhất về B, tw, tf, bán kính lượn hoặc hệ tiêu chuẩn.
Bước 3: Kiểm tra sơ đồ trục và đơn vị
Bước này đặc biệt quan trọng vì chỉ cần đọc sai tên trục hoặc sai đơn vị, toàn bộ phép so sánh phía sau có thể sai. Tìm ký hiệu trục trên hình, sau đó kiểm tra bảng đang dùng mm hay cm và có hệ số nhân 10³, 10⁴ hay không.
Bước 4: Đối chiếu A, I, W và i theo đúng trục
Không trộn I của một trục với W hoặc i của trục còn lại. Khi so sánh hai catalogue, quy đổi về cùng đơn vị và cùng định nghĩa thuộc tính trước khi kết luận.
Bước 5: Xác định dữ liệu còn thiếu của cấu kiện
Nếu mục tiêu là kiểm tra dầm hoặc cột, cần bổ sung mác thép, chiều dài làm việc, tải trọng, gối, giằng, liên kết và tiêu chuẩn thiết kế. Catalogue là nguồn dữ liệu đầu vào, không phải hồ sơ tính toán hoàn chỉnh.
Ví dụ đọc một dòng catalogue HE 200 B
Dữ liệu minh họa dưới đây được đối chiếu từ catalogue của ArcelorMittal Europe. Số liệu dùng để hướng dẫn cách đọc đặc trưng tiết diện, không đại diện cho bảng hàng hoặc tồn kho hiện tại của Thép Trần Long. Trong tài liệu này, y-y được ghi là trục mạnh và z-z là trục yếu.
Ở dòng HE 200 B, bảng công bố khối lượng 61,3 kg/m; Iy = 5.696 cm⁴ và Iz = 2.003 cm⁴; Wel,y = 569,6 cm³ và Wel,z = 200,3 cm³; iy = 8,54 cm và iz = 5,07 cm. Các dấu chấm và dấu phẩy ở đây được trình bày theo cách viết số tiếng Việt.
Chuỗi đọc đúng là:
- Xác nhận tài liệu dùng y-y/z-z.
- So sánh Iy và Iz: Iy lớn hơn, phù hợp với nhãn trục mạnh y-y của catalogue.
- Đọc W và i theo chính hai trục đó; không đổi tên trục giữa chừng.
- Giữ nguyên đơn vị cm⁴, cm³ và cm, hoặc quy đổi đồng bộ nếu so với tài liệu khác.
Từ dòng này có thể nhận biết đặc trưng hình học quanh hai trục. Chưa thể kết luận HE 200 B chịu được bao nhiêu tải, phù hợp nhịp nào hoặc thay thế được một tiết diện khác trong công trình cụ thể.
6 lỗi thường gặp khi đọc đặc trưng tiết diện thép H
- Mặc định x-x là trục mạnh: ký hiệu thay đổi theo catalogue.
- Nhầm Ix với ix: I viết hoa có đơn vị bậc bốn; i viết thường có đơn vị chiều dài.
- Nhầm I với W: I mô tả phân bố diện tích quanh trục, còn W có thêm quan hệ với khoảng cách tới thớ biên.
- So sánh khác đơn vị: cm⁴ không thể đặt cạnh mm⁴ mà không quy đổi.
- Dùng kg/m thay I hoặc W: hai tiết diện có khối lượng gần nhau vẫn có thể phân bố vật liệu khác nhau.
- Đồng nhất đặc trưng tiết diện với khả năng chịu lực: cách suy luận này bỏ qua vật liệu, chiều dài và điều kiện làm việc của cấu kiện.
Vì sao Ix, Iy, Wx, Wy chưa cho biết thép H chịu được bao nhiêu tải?
Các đặc trưng tiết diện thuộc về mặt cắt. Khả năng chịu lực không chỉ phụ thuộc vào mặt cắt thép mà còn phụ thuộc vào cách cấu kiện được sử dụng trong công trình và tải trọng thực tế tác dụng lên nó. Với dầm, người thiết kế có thể phải kiểm tra uốn, cắt, độ võng và ổn định ngoài mặt phẳng. Với cột, các vấn đề thường gồm nén, độ mảnh, mất ổn định và tương tác nén-uốn.
Khi kiểm tra khả năng làm việc của cấu kiện, các đặc trưng tiết diện trong catalogue phải được sử dụng cùng dữ liệu vật liệu, tải trọng, chiều dài, gối, giằng, liên kết và tiêu chuẩn thiết kế áp dụng cho dự án, chẳng hạn TCVN 5575:2024 khi phù hợp. Tiêu chuẩn này không phải catalogue kích thước của một nhà sản xuất.
Phần phân tích riêng về khả năng chịu lực của thép H giải thích đầy đủ hơn ranh giới giữa dữ liệu mặt cắt và khả năng làm việc của cấu kiện.
Đối chiếu catalogue và yêu cầu vật tư tại Thép Trần Long
Sau khi xác định hệ trục và đọc đúng các đặc trưng tiết diện, bộ phận vật tư vẫn cần chốt designation, H × B × tw × tf, chiều dài, số lượng, mác và tiêu chuẩn sản phẩm. Có thể xem thêm trang nền tảng thép hình H là gì hoặc đối chiếu các mặt hàng trong danh mục thép hình H.
Nếu catalogue hoặc BOQ sử dụng hệ trục, ký hiệu hay đơn vị khác với bảng hàng, khách hàng có thể gửi designation, quy cách, số lượng và tài liệu kỹ thuật để Thép Trần Long hỗ trợ đối chiếu vật tư trước khi lập RFQ. Phạm vi giao hàng trên toàn quốc; chi phí và thời gian giao nhận được trao đổi theo từng đơn hàng. Việc kiểm tra khả năng làm việc của cấu kiện cần tuân theo hồ sơ thiết kế và tiêu chuẩn áp dụng.
Câu hỏi thường gặp
Trục mạnh của thép H có luôn là x-x không?
Không. Tên x-x, y-y hoặc z-z là quy ước của catalogue. Hãy đọc hình hệ trục và so sánh I quanh từng trục trước khi xác định trục mạnh.
Trục mạnh của thép H là trục ngang hay trục đứng?
Không nên kết luận bằng từ “ngang” hoặc “đứng” nếu chưa chỉ rõ cách đặt tiết diện trên hình. Trục mạnh được xác định từ trục chính có mô men quán tính I lớn hơn, không dựa vào việc trục đó được vẽ ngang hay đứng trên catalogue.
Ix và Iy khác nhau như thế nào?
Chúng là mô men quán tính tiết diện quanh hai trục được ký hiệu x và y. Sự khác nhau phản ánh cách diện tích mặt cắt phân bố quanh từng trục.
Ix và ix có phải cùng một thông số không?
Không. Ix là mô men quán tính, thường có đơn vị mm⁴ hoặc cm⁴. ix là bán kính quán tính, có đơn vị chiều dài.
Ix và Wx khác nhau như thế nào?
Ix mô tả phân bố diện tích quanh trục x. Wx là mô men kháng uốn đàn hồi và có quan hệ với Ix cùng khoảng cách tới thớ biên theo phương đang xét.
Có thể dùng Wx để tính thép H chịu bao nhiêu tấn không?
Không thể dùng riêng Wx. Cần tải trọng, sơ đồ cấu kiện, chiều dài, liên kết, giằng, mác thép và tiêu chuẩn thiết kế cùng các trạng thái giới hạn phải kiểm tra.
Khi so sánh hai catalogue phải kiểm tra gì trước?
Kiểm tra designation, tiêu chuẩn sản phẩm, hình hệ trục, đơn vị, hệ số nhân và định nghĩa của từng cột. Chỉ so sánh khi các đại lượng đã cùng ý nghĩa và cùng hệ đơn vị.
Tài liệu kỹ thuật tham khảo
- ArcelorMittal Europe — Sections and Merchant Bars, section properties.
- AISC Shapes Database v16.0 — kích thước và đặc trưng tiết diện theo Steel Construction Manual 16th Edition.
- VSQI — TCVN 5575:2024, Thiết kế kết cấu thép.
Kết luận: muốn đọc đúng trục mạnh và trục yếu của tiết diện thép H, hãy bắt đầu từ sơ đồ trục, sau đó phân biệt A, I, W và i theo đúng đơn vị. Những đặc trưng này giúp hiểu và đối chiếu catalogue, nhưng chỉ trở thành đầu vào thiết kế khi được đặt cùng dữ liệu vật liệu và điều kiện làm việc của cấu kiện.
