Thép H cán nóng và thép H tổ hợp cùng có mặt cắt gần giống chữ H, nhưng được tạo ra theo hai con đường khác nhau. Thép H cán nóng là thép hình hoàn thiện từ quá trình cán; thép H tổ hợp là cấu kiện được ghép từ bản cánh và bản bụng theo hồ sơ chế tạo. Vì vậy, không nên nhìn tên gọi hoặc chiều cao tiết diện rồi mặc định hai loại tương đương nhau.
Bài viết này giúp bạn phân biệt đúng bản chất, đọc đúng thông tin trên hồ sơ và biết giới hạn của việc nhận diện bằng mắt. Việc chọn hoặc thay thế cấu kiện trong công trình vẫn phải theo bản vẽ, chỉ dẫn kỹ thuật và người có thẩm quyền thiết kế kết cấu.
Khác nhau nằm ở cách tạo thành tiết diện

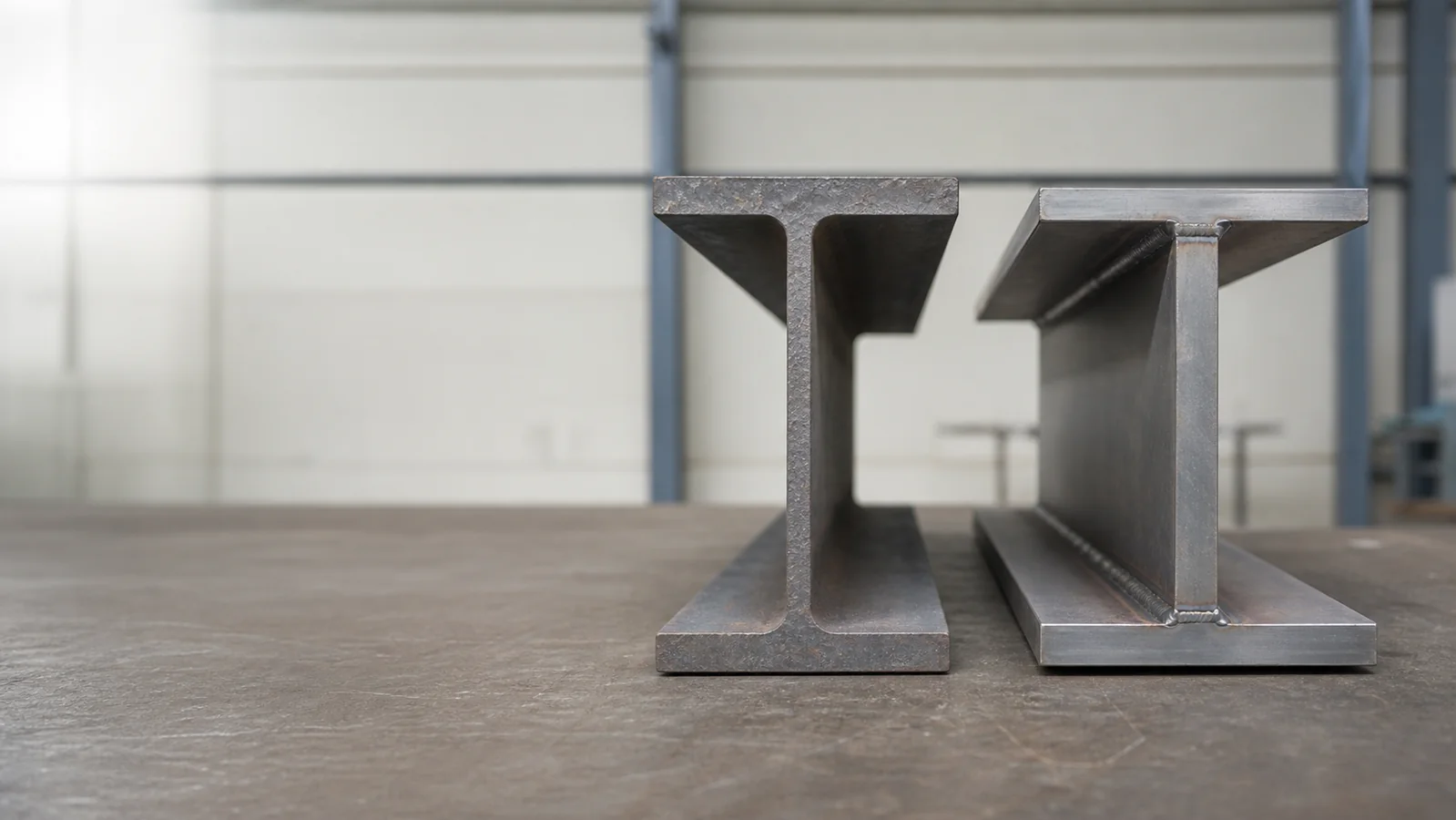

Điểm phân biệt cốt lõi không phải là chữ H trên bản vẽ mà là cách tiết diện được tạo ra. Với thép H cán nóng, phôi thép được cán để tạo thành một thép hình có cánh và bụng. Với thép H tổ hợp, các bản thép được cắt, gá lắp và liên kết thành một cấu kiện có dạng H theo kích thước, vật liệu và chi tiết nêu trong hồ sơ.
Hai loại có thể cùng xuất hiện trong một công trình, cùng được gọi nôm na là “thép H”, nhưng thông tin cần đối chiếu không giống nhau. Nếu một bên là thép hình tiêu chuẩn theo quy cách thương mại, bên kia có thể là cấu kiện gia công có yêu cầu riêng về bản thép, liên kết, chiều dài, bản mã hoặc chi tiết đi kèm.
Thép H cán nóng là gì?
Thép H cán nóng là thép hình có tiết diện H được tạo hình trong quá trình cán. Trong trao đổi thị trường, loại này đôi khi được gọi là “H đúc”; để tránh nhầm lẫn, hồ sơ kỹ thuật nên ghi rõ thép hình H cán nóng cùng quy cách, tiêu chuẩn áp dụng và mác thép nếu có yêu cầu.
Khi đọc một dòng quy cách H cán nóng, người xem thường gặp các kích thước như chiều cao H, bề rộng cánh B, chiều dày bụng tw và chiều dày cánh tf. Các con số mô tả hình học tiết diện, nhưng chưa tự nói lên đầy đủ vật liệu, tiêu chuẩn, chiều dài giao hàng hay điều kiện áp dụng. Nếu cần hiểu cách đọc ký hiệu này, bạn có thể xem bài cách đọc quy cách thép hình H.
Thép H tổ hợp là gì?
Thép H tổ hợp là cấu kiện có tiết diện H được tạo bằng cách ghép bản cánh với bản bụng từ thép tấm hoặc bản thép theo hồ sơ chế tạo. Vì được cấu thành từ các thành phần riêng, kích thước của cánh, bụng, chiều dài cấu kiện và các chi tiết liên quan có thể được quy định theo nhu cầu của thiết kế thay vì chỉ theo một dải quy cách thép hình có sẵn.
Cụm từ “H tổ hợp” thường đi cùng ngữ cảnh cấu kiện, gia công hoặc bản vẽ. Khi gặp tên gọi này, cần đọc tiếp phần ghi chú của hồ sơ: vật liệu từng bản, quy cách thành phần, dạng liên kết, yêu cầu kiểm tra, lớp phủ bề mặt và các chi tiết đầu mút nếu có. Chỉ riêng nhãn “H tổ hợp” chưa đủ để xác định một cấu kiện cụ thể.
So sánh thép H cán nóng và thép H tổ hợp theo các tiêu chí cần hiểu
| Tiêu chí | Thép H cán nóng | Thép H tổ hợp |
|---|---|---|
| Bản chất | Thép hình hoàn thiện từ quá trình cán. | Cấu kiện tạo từ bản cánh và bản bụng được ghép theo hồ sơ chế tạo. |
| Cách hình thành | Tiết diện được tạo trong quá trình cán. | Tiết diện được tạo qua các bước cắt, gá lắp và liên kết các bản thép. |
| Thông tin hình học cần đọc | Quy cách tiết diện H, chiều dài, dung sai hoặc tiêu chuẩn áp dụng nếu hồ sơ yêu cầu. | Kích thước bản cánh, bản bụng, chiều dài cấu kiện và chi tiết cấu tạo theo bản vẽ. |
| Thông tin vật liệu cần đối chiếu | Mác thép và tiêu chuẩn liên quan được nêu cho thép hình. | Vật liệu các bản thành phần và yêu cầu đối với cấu kiện theo hồ sơ. |
| Dấu hiệu bề mặt có thể quan sát | Hình dáng chuyển tiếp cánh–bụng của thép hình cán có thể là một gợi ý nhận diện. | Đường liên kết giữa cánh và bụng có thể nhìn thấy tùy cấu tạo, gia công và lớp phủ. |
| Điều không được suy ra chỉ từ hình dạng | Không thể kết luận khả năng thay thế, mác thép, tiêu chuẩn, nguồn gốc hay chất lượng chỉ vì hai tiết diện trông giống nhau. | |
Bảng trên là khung để phân biệt thông tin, không phải bảng chọn tiết diện. Khi cần đối chiếu kỹ hơn, hãy tách rõ ba lớp dữ liệu: hình học (kích thước), vật liệu (mác thép) và yêu cầu chế tạo/kiểm tra (theo hồ sơ áp dụng).
Cùng hình chữ H không có nghĩa là thay thế cho nhau
Một nhầm lẫn phổ biến là thấy hai cấu kiện có chiều cao tương tự, ví dụ đều được gọi là H300, rồi coi chúng là cùng một loại. Cách gọi đó mới chỉ nói đến một phần hình học. Để đánh giá chúng có cùng yêu cầu hay không, còn cần xem bề rộng cánh, chiều dày cánh và bụng, chiều dài, vật liệu, tiêu chuẩn, cấu tạo liên kết và chức năng của cấu kiện trong bản vẽ.
Vì thế, “cùng kích thước danh nghĩa” và “có thể thay thế” là hai kết luận khác nhau. Bài viết có thể giúp bạn đặt đúng câu hỏi trước khi đọc hồ sơ; quyết định sử dụng hoặc thay thế trong kết cấu phải do đơn vị thiết kế, tư vấn giám sát hoặc người được ủy quyền theo tài liệu dự án xác nhận.
Nhìn ngoài thực tế: quan sát được gì và chưa thể kết luận gì?

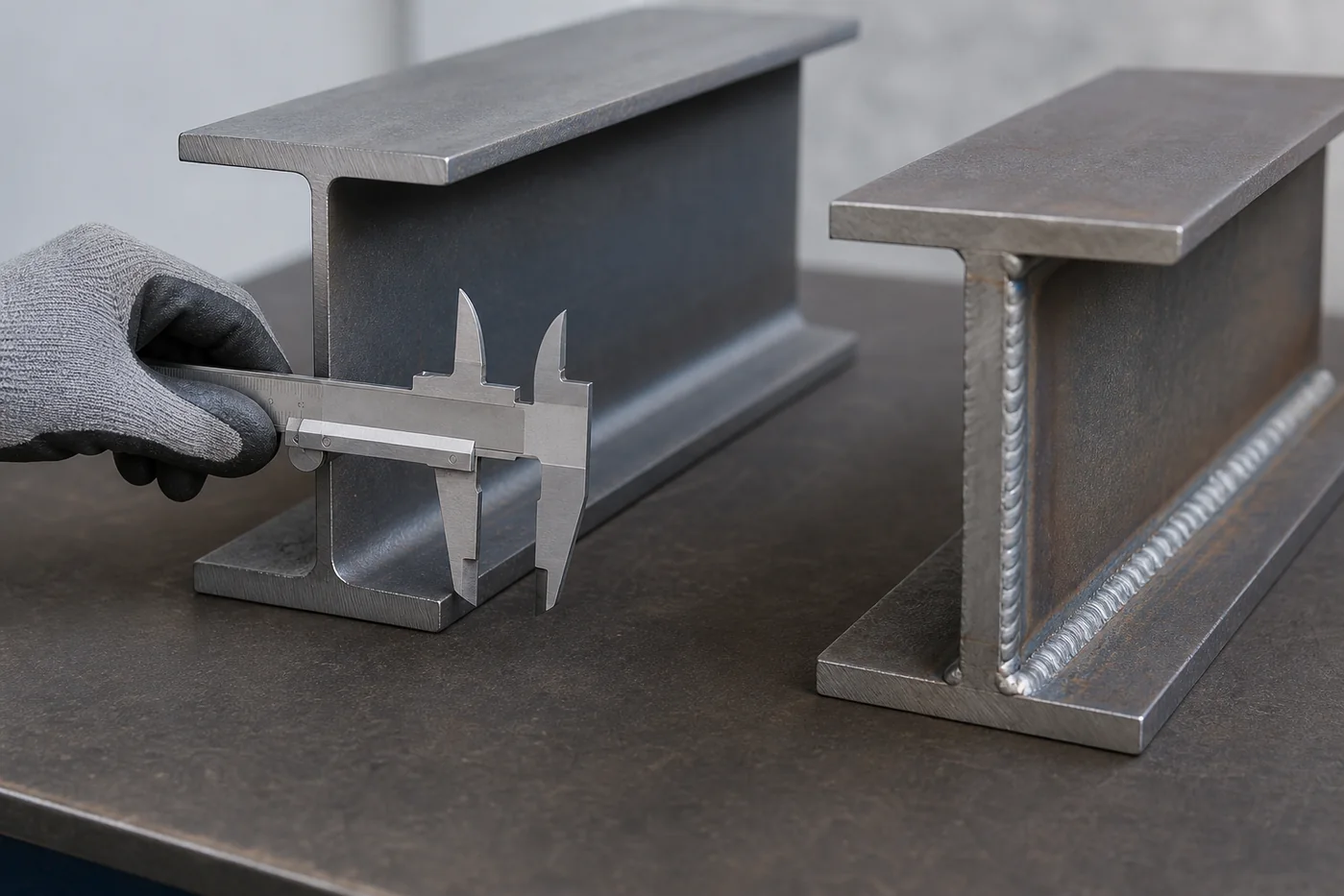

Quan sát trực tiếp có ích để nhận diện ban đầu. Với cấu kiện H tổ hợp, đường liên kết giữa bản bụng và bản cánh có thể là dấu hiệu gợi ý. Với thép H cán nóng, hình dáng phần chuyển tiếp giữa bụng và cánh thường khác với một cấu kiện ghép bản. Tuy nhiên, bề mặt đã sơn, mạ, xử lý hoặc có lớp phủ có thể làm các dấu hiệu này khó thấy.
Điều quan trọng hơn: quan sát bằng mắt không xác nhận được mác thép, tiêu chuẩn, xuất xứ, chất lượng mối liên kết hoặc mức độ phù hợp với thiết kế. Các nội dung đó cần được đối chiếu bằng tài liệu và quy trình kiểm tra đã quy định, thay vì suy luận từ một ảnh chụp hay một vị trí trên cấu kiện.
Đọc hồ sơ theo đúng thứ tự để tránh nhầm loại thép H
Khi gặp một chỉ dẫn liên quan đến thép H, hãy bắt đầu từ tên đối tượng: đó là thép hình H cán nóng hay cấu kiện H tổ hợp? Sau đó đọc lần lượt kích thước, vật liệu/tiêu chuẩn, chiều dài hoặc số lượng, rồi đến ghi chú về liên kết, bề mặt và yêu cầu kiểm tra nếu hồ sơ có nêu.
- Xác định loại đối tượng: thép hình thành phẩm hay cấu kiện tổ hợp.
- Đọc hình học: không bỏ qua bề rộng cánh, chiều dày cánh và bụng.
- Đối chiếu vật liệu: mác thép không phải là tên nhà sản xuất, còn tiêu chuẩn không phải là quy cách.
- Đọc ghi chú cấu tạo: đặc biệt với cấu kiện tổ hợp có chi tiết đi kèm hoặc yêu cầu riêng.
- Giữ nguyên ngữ cảnh bản vẽ: không tách một ký hiệu H ra khỏi vị trí và vai trò của nó trong hồ sơ.
Nếu bạn đang tra thông số hình học hoặc khối lượng lý thuyết của thép hình, hãy dùng bảng tra trọng lượng thép hình như một tài liệu tham khảo riêng. Khối lượng lý thuyết không thay thế cho việc kiểm tra đầy đủ cấu kiện hay hồ sơ thiết kế.
Khi cần tra thêm quy cách thép H
Sau khi đã xác định đúng loại đối tượng, bạn có thể tham khảo kiến thức nền về thép hình H hoặc xem nhóm thép hình H để nhận biết các cách gọi và quy cách đang được trình bày trên website. Phần tham khảo này không thay thế chỉ dẫn kỹ thuật của dự án.
Với lô H cán nóng được giao dưới dạng sản phẩm thép hình, xem cách đối chiếu lô thép H khi tiếp nhận. H tổ hợp cần mở rộng tiêu chí theo hồ sơ chế tạo, mối hàn và yêu cầu kiểm tra của dự án.
Nếu tiết diện H đang được lập yêu cầu mua để làm Kingpost, bước tiếp theo là chốt đúng quy cách, chiều dài, mác/tiêu chuẩn theo hồ sơ, phạm vi gia công và chứng từ cần giao. Xem checklist tại mua thép H làm Kingpost cần gửi những thông số nào.
Câu hỏi thường gặp
Thép H tổ hợp có phải thép H hàn không?
Trong nhiều ngữ cảnh, “H hàn” được dùng để chỉ cấu kiện H tổ hợp có các bản thép được liên kết với nhau. Tuy vậy, cách ghi chính xác vẫn nên bám theo bản vẽ và yêu cầu chế tạo, vì chi tiết liên kết và yêu cầu kiểm tra có thể khác nhau giữa các hồ sơ.
Thép H cán nóng có phải là “H đúc” không?
“H đúc” là cách gọi thị trường có thể gặp khi nói về thép H cán nóng. Trong tài liệu kỹ thuật, nên dùng cụm “thép hình H cán nóng” và ghi đầy đủ quy cách, tiêu chuẩn áp dụng cùng các yêu cầu liên quan để hạn chế hiểu sai.
Nhìn thấy đường hàn có đủ để kết luận chất lượng cấu kiện không?
Không. Đường liên kết chỉ là một dấu hiệu nhận diện ban đầu. Chất lượng và sự phù hợp phải được xác nhận theo hồ sơ, vật liệu, quy trình và các yêu cầu kiểm tra áp dụng cho cấu kiện đó.
Cùng ghi H300 thì có thể thay thế cho nhau không?
Không thể kết luận chỉ từ ký hiệu H300. Cần đối chiếu toàn bộ kích thước, vật liệu, tiêu chuẩn, cấu tạo và vai trò kết cấu trong hồ sơ; việc thay thế chỉ được thực hiện khi người có thẩm quyền của dự án chấp thuận.
