Bản mã thép là một chi tiết cơ khí tưởng chừng như đơn giản nhưng lại giữ vai trò quyết định đến sự an toàn của toàn bộ kết cấu thép. Trong thực tế thi công, việc lựa chọn sai mác thép, tính toán thiếu độ dày hay gia công lỗ bu lông không đạt chuẩn có thể dẫn đến sai lệch liên kết, giảm khả năng chịu lực, thậm chí gây nguy cơ sụp đổ công trình khi chịu tải trọng lớn.
Bài viết này, đội ngũ kỹ thuật tại Thép Trần Long sẽ phân tích chi tiết các khía cạnh kỹ thuật của bản mã thép, từ định nghĩa, phân loại đến các tiêu chuẩn gia công, giúp kỹ sư và chủ đầu tư đưa ra quyết định chính xác, đảm bảo an toàn và tối ưu chi phí dự án.
Bản mã thép là gì? (Gusset Plate)
Bản mã thép (Gusset Plate) là tấm thép phẳng được gia công định hình (thường là hình vuông, chữ nhật, hình thang) dùng để liên kết các cấu kiện thép rời rạc lại với nhau hoặc kết nối cấu kiện thép với móng bê tông.
Định nghĩa kỹ thuật và vai trò trong kết cấu
Trong thuật ngữ chuyên ngành xây dựng và cơ khí, bản mã thép tiếng Anh là gì? Nó thường được gọi là “Gusset Plate”. Đây là chi tiết trung gian quan trọng để tạo liên kết (bằng đường hàn hoặc bu lông) giữa các cấu kiện như cột, dầm, xà gồ, thanh giằng.
Bản mã thường được chế tạo từ thép tấm (thép bản), sau đó trải qua quá trình cắt, đột lỗ và xử lý bề mặt. Vai trò cốt lõi của bản mã là truyền và phân tán ứng suất từ cấu kiện này sang cấu kiện khác, đảm bảo sự ổn định và tính toàn vẹn của hệ kết cấu chịu lực.
Tại sao bản mã là chi tiết không thể thiếu?
Không có bản mã, việc liên kết các thanh thép hình (như thép I, U, V, H) tại các nút giao nhau sẽ trở nên cực kỳ khó khăn và thiếu an toàn. Bản mã giúp:
- Tăng cường độ cứng: Gia cố cho các nút liên kết tại điểm nối quan trọng.
- Chịu lực đa chiều: Hấp thụ và truyền tải lực cắt, lực kéo và lực nén, đặc biệt quan trọng trong nhà thép tiền chế, kết cấu cầu đường và dầm giàn không gian.
- Định vị chính xác: Giúp định hình góc độ và vị trí lắp ghép giữa các cấu kiện theo đúng bản vẽ kỹ thuật.
Ứng dụng thực tế của bản mã thép trong các loại công trình
Bản mã thép được ứng dụng rộng rãi nhất trong liên kết chân cột, nối cọc bê tông, liên kết dầm cột và làm đệm lót cho máy móc.

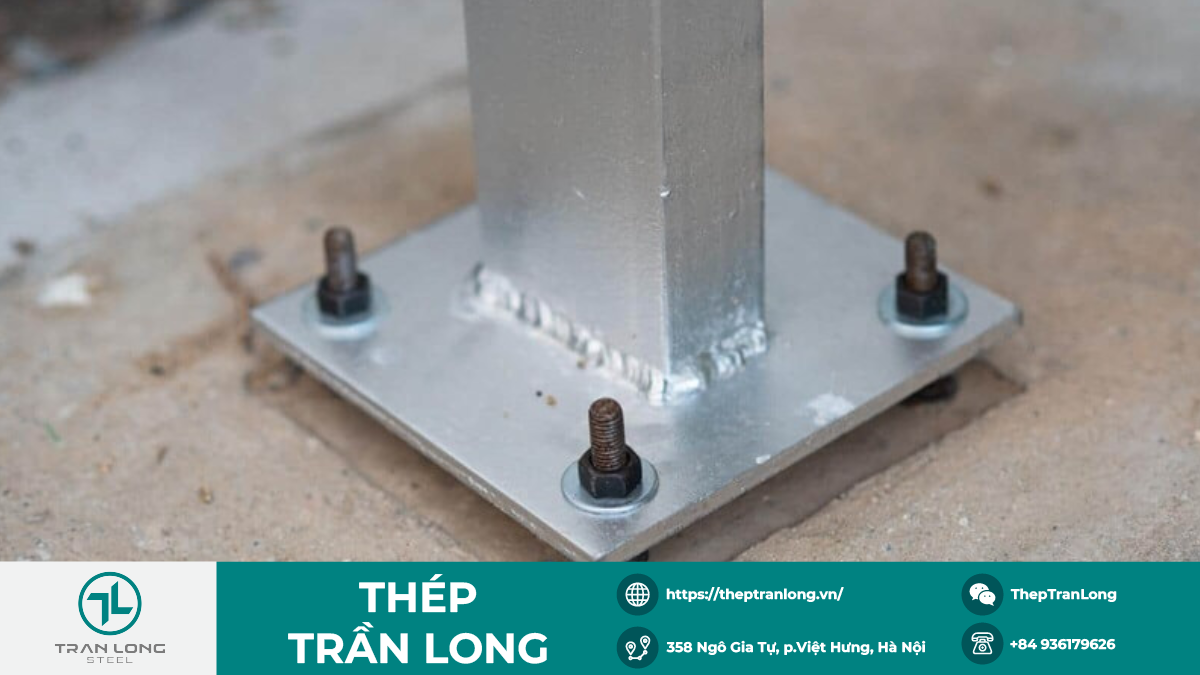

Liên kết chân cột thép với móng bê tông
Đây là ứng dụng phổ biến nhất mà chúng ta thường thấy. Bản mã chân cột thép (base plate) được hàn trực tiếp vào đáy cột thép. Nhiệm vụ của nó là phân bổ đều tải trọng thẳng đứng từ cột xuống bề mặt móng bê tông, tránh hiện tượng ứng suất cục bộ làm vỡ móng. Bản mã này được cố định chặt chẽ vào móng thông qua hệ thống bu lông neo (anchor bolts).
Liên kết dầm, giằng vào cột hoặc dầm chính
Tại các nút khung nhà xưởng hoặc cầu thép, bản mã được sử dụng để tạo các liên kết ngàm hoặc khớp. Chúng kết nối các thanh giằng chéo, dầm phụ vào hệ kết cấu chính (cột hoặc dầm chính). Độ dày và kích thước của bản mã tại các vị trí này phải được tính toán kỹ lưỡng để chịu được lực cắt bu lông.

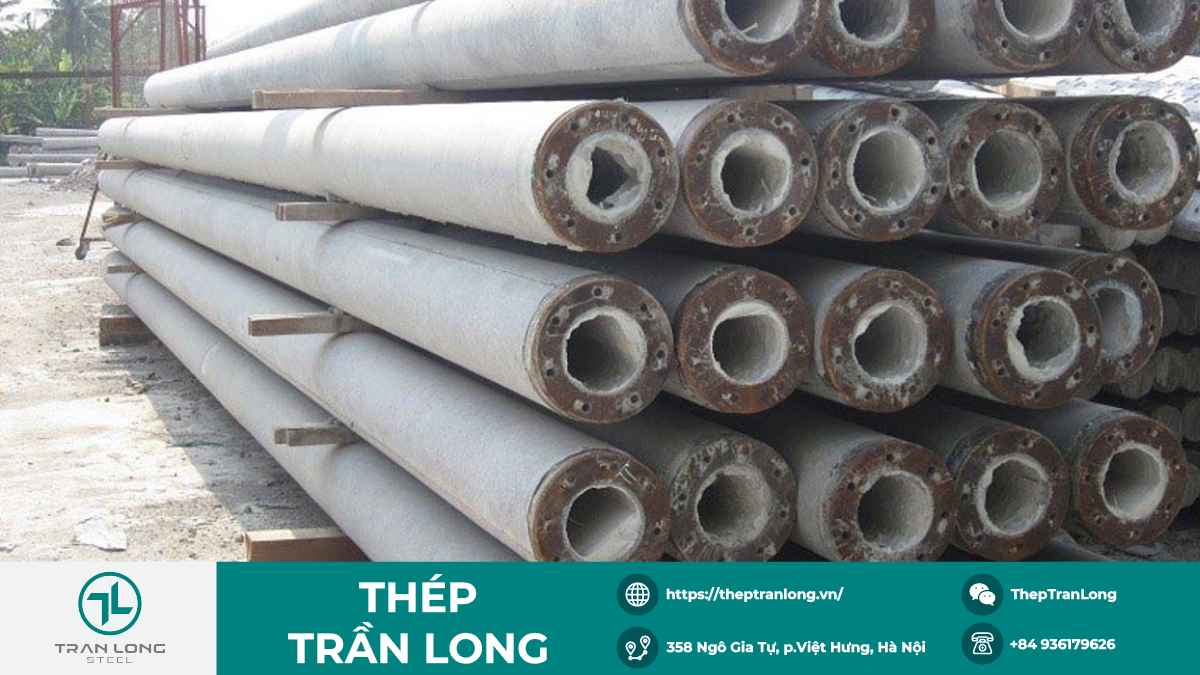

Liên kết nối cọc bê tông (Bản mã nối cọc)
Nhiều khách hàng thường thắc mắc bản mã nối cọc là gì? Đây là loại bản mã chuyên dụng, thường có hình hộp hoặc vòng khuyên, được hàn sẵn vào hai đầu của đoạn cọc bê tông cốt thép đúc sẵn tại nhà máy.
Khi thi công ép cọc, để nối dài cọc xuống độ sâu thiết kế, thợ thi công sẽ hàn hai bản mã ở hai đầu đoạn cọc lại với nhau. Mối nối này đảm bảo tính liên tục của cọc, giúp truyền tải trọng từ công trình xuống các lớp đất sâu.
Các ứng dụng khác
Ngoài kết cấu xây dựng, bản mã còn được dùng trong:
- Kết cấu cầu thang thoát hiểm, lan can.
- Giá đỡ hệ thống đường ống công nghiệp.
- Tấm đế (đệm) cho các thiết bị máy móc hạng nặng để giảm rung chấn.
Phân loại các loại bản mã thép phổ biến hiện nay
Bản mã thép thường được phân loại dựa trên hình dạng, vật liệu chế tạo (mác thép) và phương pháp xử lý bề mặt.
Phân loại theo hình dạng gia công
Tùy thuộc vào vị trí lắp đặt và yêu cầu của bản vẽ thiết kế, bản mã có thể được gia công thành nhiều hình dạng khác nhau:
- Bản mã hình vuông/chữ nhật: Phổ biến nhất, dùng cho chân cột, nối cọc.
- Bản mã hình tròn: Dùng cho các loại cọc ly tâm hoặc chân cột tròn.
- Bản mã hình thang/tam giác: Thường dùng cho các liên kết giằng chéo hoặc tăng cứng góc.
- Hình dạng phức tạp: Được cắt theo dưỡng (mẫu) để phù hợp với các nút liên kết đặc biệt.
Phân loại theo vật liệu chế tạo (Mác thép)
Việc chọn vật liệu làm bản mã thép quyết định trực tiếp đến khả năng chịu lực. Tại Thép Trần Long, chúng tôi thường tư vấn khách hàng lựa chọn dựa trên tính chất công trình:
- Thép Carbon thông thường (SS400, Q235, A36): Đây là các mác thép phổ biến nhất, dùng cho các công trình dân dụng, nhà xưởng nhỏ, cọc bê tông ly tâm. Ưu điểm là dễ gia công, hàn tốt và giá thành hợp lý.
- Thép Carbon chất lượng cao (Q345, A572 Gr.50): Dùng cho các kết cấu chịu tải trọng lớn, nhà cao tầng, cầu đường hoặc các công trình yêu cầu độ bền và khả năng chống biến dạng cao.
Phân loại theo phương pháp xử lý bề mặt
Để đảm bảo chống ăn mòn và tăng tuổi thọ:
- Bản mã thép đen (nguyên bản): Bề mặt còn lớp oxit sắt, thường dùng cho các chi tiết sẽ đổ bê tông phủ kín hoặc sơn tại công trường.
- Bản mã sơn chống gỉ: Được sơn một lớp lót bảo vệ sau khi gia công.
- Bản mã thép mạ kẽm: Bao gồm mạ kẽm điện phân hoặc mạ kẽm nhúng nóng. Đây là giải pháp tối ưu cho các công trình ngoài trời, môi trường biển hoặc hóa chất.
Tiêu chuẩn kỹ thuật quan trọng cần nắm rõ khi đặt hàng bản mã thép
Không có một “kích thước tiêu chuẩn” cố định cho bản mã. Mọi thông số về kích thước, độ dày và lỗ bu lông đều phải tuân thủ bản vẽ kết cấu đã được thẩm định.
Kích thước và độ dày
Nhiều khách hàng hỏi về kích thước bản mã thép tiêu chuẩn, tuy nhiên kích thước (ví dụ: 150×150, 200×200, 300×300…) hoàn toàn phụ thuộc vào tiết diện cột/dầm và tải trọng.
- Độ dày: Thường dao động từ 3mm đến 20mm hoặc dày hơn (đến 50-60mm cho chân cột lớn). Độ dày bản mã phải đảm bảo không bị cong vênh dưới tác dụng của lực siết bu lông và tải trọng công trình.
- Kích thước phổ biến: Một số quy cách thường gặp trong dân dụng như giá bản mã 150×150, 200x200x10, 300×300. Tuy nhiên, “phổ biến” không có nghĩa là “phù hợp cho mọi công trình”.
Dung sai cho phép
Trong gia công kim loại, sai số là không thể tránh khỏi nhưng phải nằm trong giới hạn cho phép (thường theo TCVN hoặc tiêu chuẩn dự án):
- Dung sai kích thước bao (cạnh dài/rộng): ±1mm đến ±2mm.
- Dung sai độ phẳng bề mặt: Đảm bảo diện tích tiếp xúc tốt nhất.
- Độ vát cạnh cắt: Cạnh cắt phải vuông góc, không xiên vẹo quá mức cho phép để đảm bảo đường hàn đẹp và chắc.

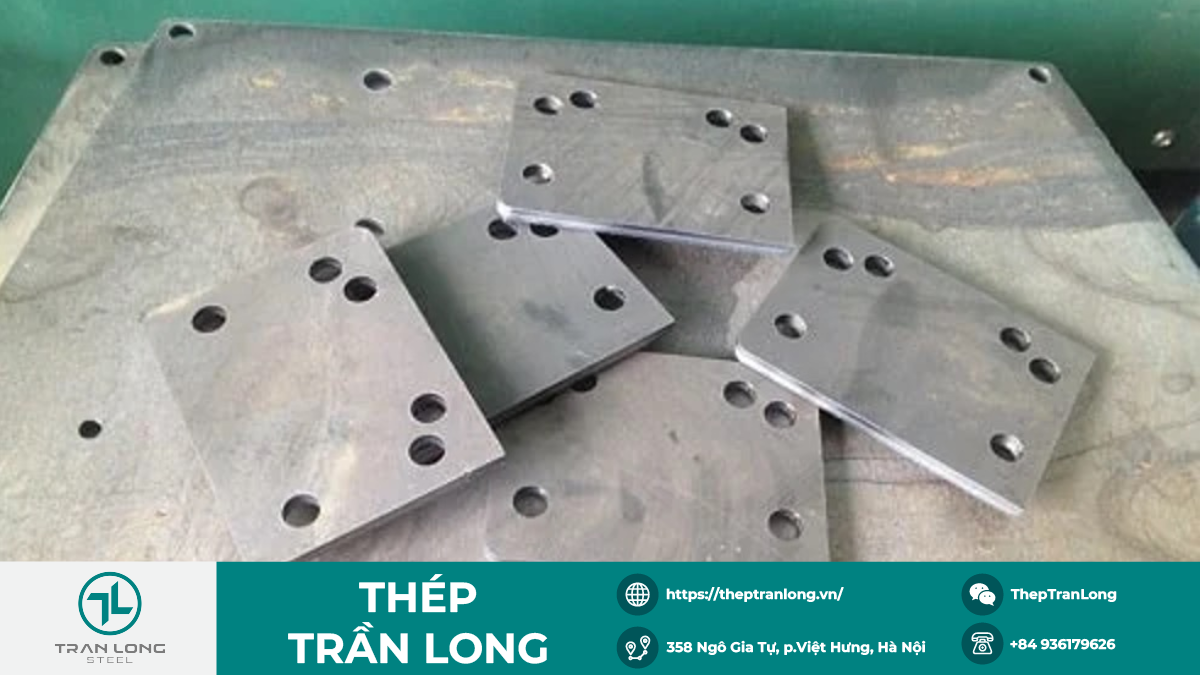

Yêu cầu về lỗ bu lông
Đây là yếu tố quan trọng nhất ảnh hưởng đến việc lắp dựng.
- Vị trí lỗ: Phải chính xác tuyệt đối theo bản vẽ kỹ thuật. Sai lệch vị trí lỗ sẽ khiến bu lông không xỏ qua được, dẫn đến việc phải khoét rộng lỗ tại công trường, làm yếu liên kết.
- Đường kính lỗ: Thường rộng hơn đường kính bu lông từ 1.5mm – 2mm để dễ lắp đặt (tùy theo tiêu chuẩn thiết kế).
Quy trình gia công bản mã thép chuẩn kỹ thuật
Quy trình gia công bao gồm 4 bước chính: Chọn vật liệu, Cắt định hình, Tạo lỗ và Xử lý bề mặt.
Bước 1: Lựa chọn vật liệu thép tấm phù hợp
Trước khi gia công, phôi thép tấm cần được kiểm tra mác thép (SS400, Q345…) và độ dày thực tế. Thép phải phẳng, không bị rỉ sét nặng hay lồi lõm bề mặt.
Bước 2: Cắt phôi thép
Hiện nay có 3 phương pháp cắt chính:
- Cắt gió đá (Oxy-Gas): Dùng cho thép rất dày, vết cắt lớn, độ chính xác thấp, cần mài lại cạnh.
- Cắt Plasma: Tốc độ nhanh, cắt được thép dày trung bình, vết cắt vát nhẹ (nghiêng).
- Cắt Laser: Công nghệ hiện đại nhất. Cho độ chính xác cực cao, cạnh cắt mịn, vuông góc, có thể cắt các hình dáng phức tạp và khắc lỗ nhỏ. Phù hợp cho các bản mã yêu cầu thẩm mỹ và độ chính xác cao.
Bước 3: Đột lỗ hoặc khoan lỗ
- Đột lỗ: Sử dụng máy đột thủy lực. Ưu điểm là tốc độ cực nhanh, giá thành rẻ. Nhược điểm là làm biến cứng vùng thép quanh lỗ, chỉ phù hợp với bản mã mỏng đến trung bình và đường kính lỗ không quá nhỏ so với độ dày.
- Khoan lỗ: Sử dụng máy khoan cần hoặc khoan CNC. Ưu điểm là độ chính xác cao, lỗ đẹp, không làm biến đổi tính chất thép. Thường dùng cho bản mã dày hoặc yêu cầu kỹ thuật khắt khe.
Bước 4: Xử lý bề mặt
Sau khi gia công cơ khí, bản mã được làm sạch bavia (gờ sắc), tẩy dầu mỡ và tiến hành sơn chống gỉ hoặc mạ kẽm nhúng nóng theo yêu cầu để hoàn thiện sản phẩm.
Rủi ro và sai lầm thường gặp khi sử dụng bản mã thép
Sai lầm trong chọn mác thép, độ dày hoặc gia công ẩu có thể dẫn đến những hậu quả nghiêm trọng về kinh tế và an toàn.
Sai lầm 1: Chọn sai mác thép hoặc độ dày không đủ
Việc sử dụng thép quá mỏng hoặc mác thép thấp (cường độ yếu) cho các vị trí chịu lực lớn sẽ khiến bản mã bị biến dạng (cong vênh) khi siết bu lông hoặc khi công trình chịu tải. Điều này làm phá vỡ sự phân bố lực, gây nguy hiểm cho kết cấu.
Sai lầm 2: Gia công không chính xác vị trí lỗ bu lông
Đây là lỗi phổ biến nhất. Khi lỗ trên bản mã không trùng khớp với lỗ trên cấu kiện hoặc bu lông neo, thợ thi công thường phải dùng đèn khò để “thổi” rộng lỗ. Việc này tạo ra ứng suất nhiệt cục bộ, làm giảm tiết diện chịu lực và làm yếu liên kết bu lông.
Sai lầm 3: Bỏ qua công đoạn xử lý chống ăn mòn
Với các bản mã chân cột hoặc bản mã lộ thiên, nếu không được mạ kẽm hoặc sơn kỹ, chúng sẽ bị rỉ sét rất nhanh do tiếp xúc với độ ẩm và nước mưa. Rỉ sét làm giảm tiết diện thép theo thời gian, gây mất an toàn lâu dài.
Sai lầm 4: Sử dụng bản mã từ thép tấm không rõ nguồn gốc
Thép phế liệu, thép âm (thiếu độ dày) hoặc thép không có chứng chỉ chất lượng thường có thành phần hóa học không ổn định, mối hàn dễ bị nứt hoặc giòn gãy.
Gia công bản mã thép theo yêu cầu tại Thép Trần Long
Thép Trần Long cung cấp giải pháp gia công bản mã trọn gói với độ chính xác cao, cam kết vật liệu đúng chuẩn.
Năng lực gia công chính xác theo bản vẽ kỹ thuật
Chúng tôi hiểu rằng sự chính xác của bản mã quyết định tiến độ lắp dựng tại công trường. Thép Trần Long sở hữu hệ thống đối tác gia công với máy cắt laser, plasma CNC và máy đột dập hiện đại. Chúng tôi nhận gia công bản mã thép với mọi hình dạng, kích thước (từ các loại giá bản mã 200x200x10 thông dụng đến các kích thước phi tiêu chuẩn) với dung sai thấp nhất.
Nguồn vật liệu thép tấm đầu vào rõ ràng
Khác với các xưởng gia công nhỏ lẻ sử dụng thép tận dụng, Thép Trần Long là đơn vị nhập khẩu và phân phối thép trực tiếp. Chúng tôi sử dụng phôi thép tấm từ các nhà máy uy tín, có đầy đủ chứng chỉ chất lượng (CO/CQ). Điều này đảm bảo:
- Đúng mác thép yêu cầu (SS400, Q345, A36…).
- Đúng độ dày (đủ ly, đủ zem).
- Mối hàn ngấu tốt, đảm bảo an toàn kết cấu.
Nếu quý khách hàng đang tìm kiếm báo giá bản mã thép hoặc cần tư vấn kỹ thuật về các loại bản mã, hãy liên hệ ngay với chúng tôi. Thép Trần Long không chỉ bán hàng, chúng tôi cung cấp giải pháp vật liệu an toàn và hiệu quả cho công trình của bạn.
