Khi một lô thép hình I được giao tới công trường, việc đầu tiên không phải là tìm một “mức dung sai chung” rồi kết luận đạt hay không đạt. Nhóm nhận hàng cần xác định đúng vật tư đã đặt, đối chiếu hồ sơ của lô hàng và kiểm tra các thuộc tính mà hợp đồng, bản vẽ, specification hoặc ITP yêu cầu. Bài này tập trung vào quy trình kiểm tra vật liệu đầu vào: hồ sơ, quy cách, ngoại quan, số lượng, khối lượng và biên bản; các ngưỡng chấp nhận cụ thể phải quay về tài liệu áp dụng của dự án.
Trước khi nghiệm thu thép hình I, cần chốt căn cứ nào?
Cùng là thép hình I nhưng một lô có thể được mua theo mác, tiêu chuẩn và quy cách khác lô khác. Vì vậy, trước khi đo hoặc lập biên bản, nên chốt bộ căn cứ sẽ dùng để đánh giá: PO/hợp đồng, bản vẽ hoặc BOQ, specification, tiêu chuẩn sản phẩm và ITP/phương án nghiệm thu của dự án. Đây là điểm giúp tránh việc lấy một bảng dung sai trên mạng áp cho mọi nguồn hàng.
Về quy cách, tên gọi ngắn như “I200” thường chưa đủ để xác định chính xác tiết diện. Khi hồ sơ yêu cầu chi tiết, cần đối chiếu đầy đủ H × B × tw × tf, chiều dài, mác thép và tiêu chuẩn. Nếu cần xem cách đọc các thông số này, dùng bài cách đọc quy cách thép hình I làm tài liệu nền; bài hiện tại chỉ tập trung vào việc kiểm tra lô hàng thực tế.
Về chứng từ, C/O, C/Q và MTC không cùng chức năng. Phần traceability, Heat/Lot và cách đọc MTC đã được tách sang hướng dẫn kiểm tra CO/CQ/MTC cho thép hình I. Khi nghiệm thu, chỉ cần đưa phần chứng từ vào đúng vai trò của nó trong chuỗi kiểm tra, không dùng “có CO/CQ” như một tiêu chí đạt chung cho mọi đơn hàng.

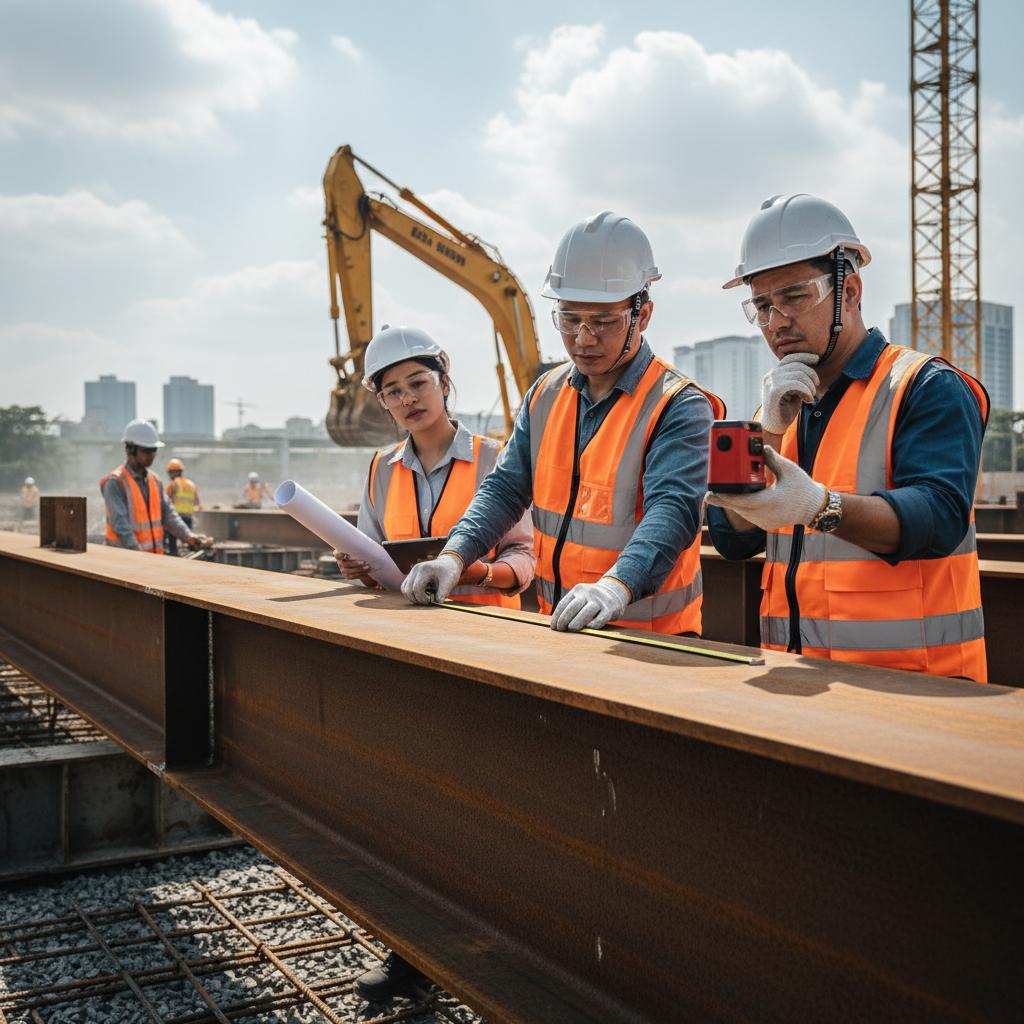

Quy trình kiểm tra thép hình I khi nhận hàng tại công trường
Trình tự dưới đây được dùng như một khung làm việc để nhóm nhận hàng biết phải đối chiếu những gì. Từng dự án có thể thay đổi tỷ lệ lấy mẫu, biểu mẫu và mức chấp nhận, vì vậy mỗi bước đều cần quay về đúng tài liệu đã được phê duyệt thay vì coi đây là một checklist pháp lý áp dụng giống nhau cho mọi công trình.
Bước 1: Kiểm Tra Hồ Sơ, Chứng Từ (CO, CQ, Xuất Xứ)
Bắt đầu bằng việc đối chiếu đơn hàng và bộ hồ sơ mà dự án yêu cầu: quy cách, mác thép, tiêu chuẩn, chiều dài, số lượng, nhà sản xuất/nguồn hàng nếu có chỉ định và các chứng từ phải bàn giao. Mục tiêu là xác định đúng lô vật liệu đang kiểm tra trước khi chuyển sang đo đạc thực tế.
Không nên mặc định mọi lô thép I đều phải có cùng một bộ “CO/CQ”. Cần đọc đúng yêu cầu trong PO, hợp đồng hoặc specification rồi đối chiếu quy cách, mác thép, tiêu chuẩn, nhà sản xuất và Heat/Lot theo cách marking hoặc tag của nguồn hàng thực tế. Phần kiểm tra sâu được tách tại cách đối chiếu CO/CQ/MTC cho thép hình I; phần khái niệm và traceability dùng chung cho nhiều loại thép nằm tại hướng dẫn CO, CQ và MTC của thép. Nếu hồ sơ và vật liệu không nối được với nhau, cần ghi nhận sai khác và xử lý theo quy trình QA/QC của dự án.
Bước 2: Kiểm Tra Ngoại Quan Bề Mặt Thép Hình I
Kiểm tra ngoại quan giúp ghi nhận các bất thường có thể nhìn thấy trên bề mặt và hình học của thanh thép sau quá trình sản xuất, lưu kho và vận chuyển. Cần chú ý các dấu hiệu như nứt, phân lớp, móp, cong vênh, rỉ hoặc hư hỏng mép; việc chấp nhận hay loại bỏ phải dựa trên tiêu chuẩn/specification của đúng lô hàng.
Trong quá trình quan sát, hãy đặc biệt chú ý đến các rãnh xước sâu, mép cánh bị quăn hay tình trạng rỉ sét vảy (rỉ cấp độ nặng làm giảm tiết diện). Bất kỳ biến dạng cong vênh nào vượt quá giới hạn cho phép đều sẽ gây khó khăn lớn cho công tác hàn và lắp xiết bu lông sau này.
Bước 3: Kiểm Tra Quy Cách, Kích Thước (Độ Dày, Chiều Dài, Trọng Lượng)
Kiểm tra quy cách là công đoạn quan trọng nhất để đối chiếu vật tư thực tế với bản vẽ thiết kế. Việc đo lường kích thước thép hình I bao gồm chiều cao bụng, chiều rộng cánh, độ dày thép và chiều dài tổng thể của thanh thép.
Tỷ lệ lấy mẫu, vị trí đo và giới hạn chấp nhận không nên đặt theo một con số chung cho mọi lô thép I. Hãy xác định chúng từ tiêu chuẩn sản phẩm, specification, ITP hoặc phương án nghiệm thu đã được dự án chấp thuận. Khi cần đối chiếu trọng lượng thép, cũng phải dùng barem và dung sai của đúng tiết diện/nguồn hàng thay vì áp một tỷ lệ phần trăm mặc định.
| Hạng mục kiểm tra | Dụng cụ phù hợp | Căn cứ đánh giá |
|---|---|---|
| Chiều cao và chiều rộng tiết diện | Thước phù hợp với kích thước cần đo | Quy cách đặt hàng + tiêu chuẩn kích thước áp dụng |
| Độ dày bụng/cánh | Thước kẹp hoặc thiết bị đo phù hợp | Tiêu chuẩn/specification của đúng sản phẩm và lô hàng |
| Khối lượng | Cân/phiếu cân theo quy trình giao nhận | Barem và dung sai áp dụng cho đúng nguồn hàng/tiêu chuẩn |
Bước 4: Kiểm Tra Số Lượng Thép Hình I Thực Tế
Phần số lượng cần được đối chiếu với phiếu giao hàng và PO theo cách mà dự án đang quản lý: theo cây, bó, khối lượng hoặc tổ hợp các đơn vị này. Nếu có nhiều quy cách trong cùng chuyến giao, nên tách từng nhóm để tránh nhầm lẫn giữa các tiết diện.
Hãy đếm chi tiết từng bó và từng cây lẻ, đối chiếu trực tiếp với phiếu giao hàng. Phân loại rõ ràng các quy cách khác nhau để tránh nhầm lẫn khi lưu kho. Nếu phát hiện thiếu hụt, cần ghi chú ngay vào biên bản tạm thời để có phương án bù trừ nhanh chóng.
Bước 5: Kiểm Tra Mác Thép, Cơ Tính Và Hóa Tính (Lấy Mẫu Thí Nghiệm Nếu Cần)
Việc lấy mẫu thử độc lập có cần hay không phụ thuộc vào hợp đồng, specification, ITP, yêu cầu của tư vấn/chủ đầu tư và mức độ chứng minh mà hồ sơ lô hàng đã đáp ứng. Không nên mặc định mọi lô thép I đều phải cắt mẫu tại công trường.
Khi dự án yêu cầu thử bổ sung, phạm vi thử cơ tính hoặc hóa học, cách lấy mẫu, phòng thí nghiệm và tiêu chí đánh giá phải theo đúng tài liệu áp dụng. Kết quả được đối chiếu với mác thép, tiêu chuẩn và điều kiện của lô hàng; không dùng yêu cầu “trùng khớp tuyệt đối” với một tờ CQ chung chung làm tiêu chí thay cho tiêu chuẩn.
Bước 6: Lập Biên Bản Nghiệm Thu Thép Hình I Và Ký Nhận
Sau khi hoàn tất các bước kiểm tra theo phạm vi đã thống nhất, nhóm phụ trách lập biên bản nghiệm thu hoặc biên bản kiểm tra vật tư theo biểu mẫu của dự án. Biên bản nên thể hiện rõ lô nào đã kiểm tra, căn cứ nào được dùng, số liệu thực tế, sai khác nếu có và cách xử lý tiếp theo.
Việc ký xác nhận và quyết định cho phép vật liệu được đưa vào gia công hoặc sử dụng phải theo đúng quy trình QA/QC và thẩm quyền của dự án. Nhà cung cấp có trách nhiệm cung cấp thông tin và hồ sơ của lô hàng trong phạm vi đã cam kết, nhưng không thay tư vấn giám sát hoặc chủ đầu tư đưa ra quyết định nghiệm thu.

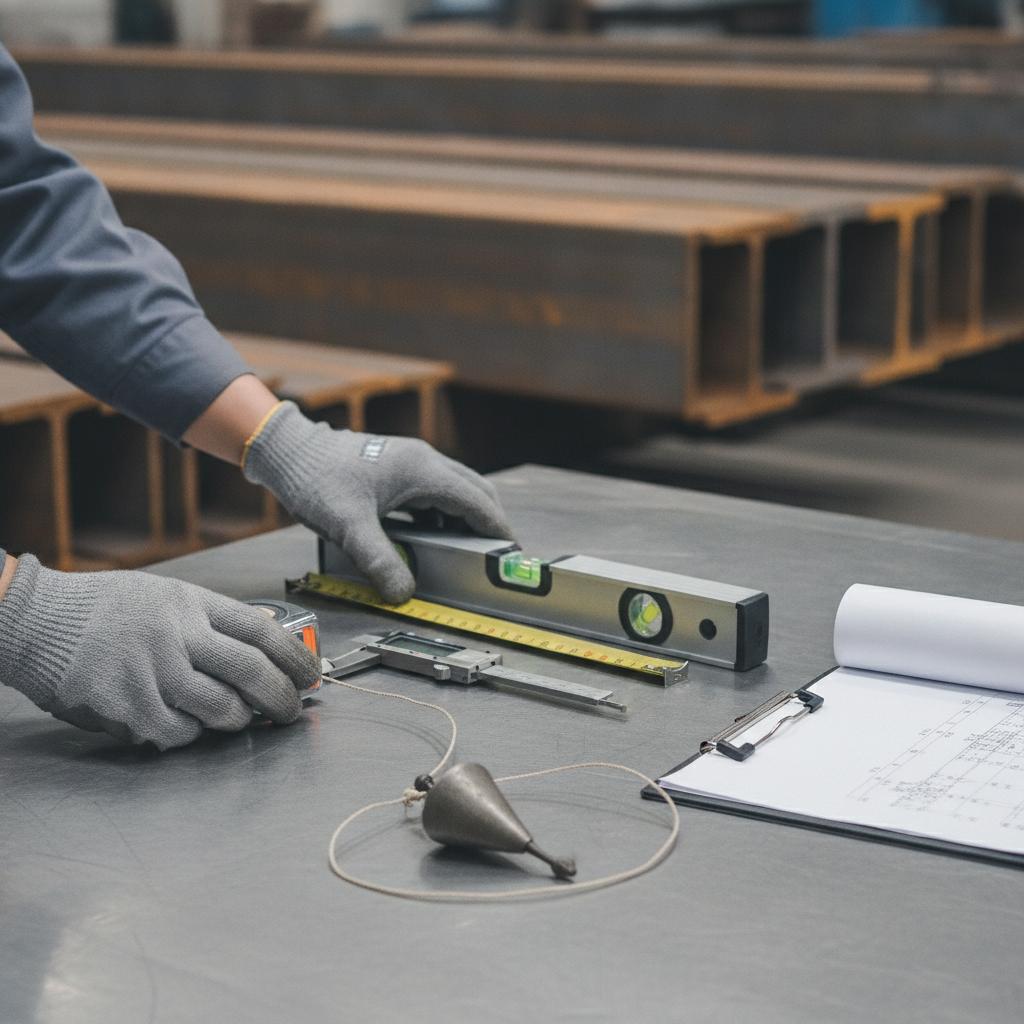

Thiết Bị, Dụng Cụ Cần Chuẩn Bị Khi Nghiệm Thu Thép Hình I
Sự chuẩn bị kỹ lưỡng về công cụ hỗ trợ sẽ quyết định tính minh bạch và độ chính xác của toàn bộ quá trình kiểm tra.
Dụng Cụ Đo Lường Chính Xác (Thước kẹp, thước cuộn, cân điện tử)
Dụng cụ đo giúp biến kiểm tra cảm quan thành dữ liệu có thể đối chiếu. Loại thiết bị, độ chính xác và tình trạng hiệu chuẩn nên phù hợp với hạng mục đo và yêu cầu của quy trình nghiệm thu.
Thước kẹp có thể dùng cho các kích thước phù hợp với dải đo của thiết bị; thước cuộn dùng cho chiều dài và các kiểm tra hình học tương ứng. Khi cần xác định khối lượng thực tế, lựa chọn cân hoặc chứng từ cân phải phù hợp với quy mô lô hàng và quy trình giao nhận của dự án.
Mẫu Tham Chiếu, Tiêu Chuẩn Áp Dụng
Số liệu đo chỉ có ý nghĩa khi được đặt cạnh đúng căn cứ đánh giá. Trước khi kiểm tra, nhóm nghiệm thu cần xác định tiêu chuẩn, specification, bản vẽ hoặc tài liệu đã được dự án chấp thuận để biết phải đo gì và đánh giá theo điều kiện nào.
Trước khi kiểm tra, nên chuẩn bị đúng bộ tài liệu của lô hàng: PO/phiếu giao, bản vẽ hoặc BOQ, catalogue hoặc bảng quy cách của nguồn hàng, tiêu chuẩn được chỉ định và specification/ITP của dự án. Nếu dùng barem khối lượng hoặc bảng dung sai, cần chắc chắn tài liệu đó thuộc đúng tiết diện và hệ tiêu chuẩn đang áp dụng.
Những Sai Lầm Thường Gặp Và Rủi Ro Khi Nghiệm Thu Thép Hình I
Ngay cả những kỹ sư lâu năm cũng có thể mắc sai lầm nếu làm việc theo thói quen hoặc chịu áp lực về tiến độ giao nhận.
Bỏ Qua Hoặc Kiểm Tra Sơ Sài Chứng Từ (CO, CQ)
Một bộ hồ sơ có thể đúng về hình thức nhưng vẫn không thuộc lô vật liệu đang nhận. Vì vậy, thay vì chỉ nhìn bản scan, cần đối chiếu marking/tag và Heat/Lot theo cách truy xuất của nguồn hàng thực tế. Nếu mối liên hệ giữa vật liệu và MTC chưa rõ, hãy ghi nhận sai khác và yêu cầu làm rõ trước khi kết luận.
Sai Số Trong Đo Lường Kích Thước, Trọng Lượng
Số điểm đo và vị trí đo phải đủ để đại diện cho phạm vi mà ITP hoặc tiêu chuẩn của dự án yêu cầu. Không nên tự mặc định một điểm hay một tỷ lệ lấy mẫu cho mọi lô. Nếu số liệu giữa các vị trí có chênh lệch, cần ghi nhận và so với dung sai của đúng tiết diện/tiêu chuẩn trước khi đưa ra kết luận.
Không Phát Hiện Khuyết Tật Bề Mặt, Cong Vênh
Điều kiện quan sát kém có thể làm bỏ sót các bất thường ở bề mặt, mép cánh hoặc vùng giao giữa cánh và bụng. Khi phát hiện dấu hiệu nứt, phân lớp, móp hoặc biến dạng bất thường, cần ghi nhận và đánh giá theo tiêu chuẩn/specification áp dụng thay vì tự kết luận chỉ bằng cảm quan.
Hậu Quả Của Việc Nghiệm Thu Sai Thép Hình I (Chất lượng, an toàn, chi phí)
Vật liệu sai quy cách, sai mác hoặc không đáp ứng yêu cầu hồ sơ có thể gây khó khăn cho gia công, lắp dựng, nghiệm thu và kiểm soát chất lượng kết cấu. Phát hiện sai lệch ở bước nhận hàng thường giúp dự án xử lý sớm hơn so với khi vật liệu đã được gia công hoặc lắp đặt.
Thông tin cần ghi trong biên bản nghiệm thu thép hình I
Biên bản nghiệm thu cần phản ánh được lô hàng nào đã kiểm tra, căn cứ nào được dùng và ai chịu trách nhiệm xác nhận. Bài này giữ vai trò quy trình tổng; các phép đo và đối chiếu chuyên sâu được tách sang từng hướng dẫn để người thực hiện dễ tra cứu tại công trường.
- Đối chiếu C/O, C/Q, MTC và heat number khi kiểm tra hồ sơ theo lô.
- Kiểm tra kích thước thép I đối với h, b, tw, tf và tình trạng hình học.
- Kiểm tra trọng lượng thép I khi cần so sánh số cân thực tế với dữ liệu tham chiếu phù hợp.
| Nhóm dữ liệu | Nội dung cần ghi |
|---|---|
| Nhận diện lô hàng | Nhà sản xuất, quy cách, mác thép, tiêu chuẩn, số lô hoặc heat number nếu có, số lượng và chiều dài |
| Hồ sơ đối chiếu | Đơn đặt hàng, hợp đồng, bản vẽ, phiếu giao, C/O, C/Q, MTC và tài liệu kỹ thuật áp dụng |
| Phạm vi kiểm tra | Số cây hoặc bó được kiểm tra, cách chọn mẫu, vị trí đo, dụng cụ và tình trạng hiệu chuẩn nếu dự án yêu cầu |
| Kết quả thực tế | Ngoại quan, kích thước, trọng lượng, dấu nhận diện và các sai lệch phát hiện |
| Căn cứ kết luận | Điều khoản hợp đồng, tiêu chuẩn hoặc yêu cầu kỹ thuật đã được dự án phê duyệt |
| Xử lý sai lệch | Phạm vi vật liệu cần cách ly, kiểm tra bổ sung, trả hàng hoặc chuyển bên có thẩm quyền đánh giá |
| Xác nhận | Thời gian, địa điểm, đại diện bên giao, bên nhận, giám sát và các bên liên quan theo quy trình dự án |
Không nên ghi kết luận “đạt” nếu biên bản thiếu số liệu thực tế hoặc chưa xác định rõ tiêu chuẩn dùng để đánh giá. Khi có điểm không thống nhất giữa chứng từ và vật liệu, cần ghi riêng từng sai lệch và giữ lô hàng ở trạng thái chờ xử lý.
