Thép hình I là loại thép kết cấu chuyên dùng cho các cấu kiện chịu uốn như dầm nhà xưởng, dầm cầu trục và khung thép tiền chế. Đặc điểm nhận biết của thép I là phần bụng cao, cánh hẹp và tiết diện tối ưu cho khả năng chống võng theo phương đứng. Tuy nhiên, nhiều công trình hiện nay vẫn nhầm lẫn giữa thép hình I và thép H, dẫn đến sai lệch khả năng chịu tải, tăng nguy cơ mất ổn định kết cấu hoặc lãng phí chi phí vật tư. Trong bài viết này, Thép Trần Long sẽ giúp bạn hiểu đúng thép hình I là gì? cũng như để biết khi nào nên dùng thép I để tối ưu tải trọng và ngân sách công trình
Thép hình I là gì?
Thép hình I (I-Beam) là loại thép kết cấu cán nóng có mặt cắt ngang hình chữ “I” in hoa. Đặc trưng cơ bản của loại thép này là chiều cao bụng (Web) lớn hơn nhiều so với độ rộng của hai cánh (Flange), tạo nên một cấu trúc chuyên biệt cho các vị trí chịu uốn theo phương thẳng đứng.
Theo tiêu chuẩn kỹ thuật tại Thép Trần Long, cấu tạo thép I gồm 2 thành phần cốt lõi:
- Phần bụng (Web): Trục đứng nối giữa hai cánh, có nhiệm vụ chịu lực cắt chính. Bụng thép I thường mỏng hơn thép H cùng quy cách để tối ưu trọng lượng.
- Phần cánh (Flange): Hai mặt phẳng ngang. Điểm nhận dạng quan trọng là mặt trong của cánh thép I tiêu chuẩn thường có độ dốc (vát nghiêng), dày ở sát bụng và mỏng dần ra mép ngoài, khác hoàn toàn với cánh phẳng song song của thép H.
Cấu tạo và nguyên lý chịu lực của thép hình I
Thép hình I là loại thép kết cấu có tiết diện dạng chữ “I”, được sử dụng phổ biến trong dầm, cột và khung nhà thép nhờ khả năng chịu tải lớn nhưng vẫn tối ưu trọng lượng vật liệu. Về cấu tạo, thép I gồm hai bộ phận chính là phần bụng (web) và phần cánh (flange). Chính sự phân bố vật liệu đặc trưng này giúp thép I chịu uốn rất hiệu quả theo phương đứng. (Thép Vinh Phú)
Phần bụng
Phần bụng là bản thép nằm thẳng đứng ở giữa tiết diện thép I, có nhiệm vụ liên kết hai cánh thép lại với nhau. Đây là khu vực chịu lực cắt chính khi dầm làm việc dưới tải trọng.
Khi dầm thép I chịu tải từ phía trên, lực sẽ truyền xuống theo chiều dọc tiết diện. Lúc này, phần bụng đóng vai trò:
- Chịu ứng suất cắt lớn nhất.
- Truyền tải trọng giữa hai cánh thép.
- Giữ ổn định hình dạng tổng thể của tiết diện.
- Hạn chế hiện tượng biến dạng cục bộ.
Thông thường, chiều cao bụng càng lớn thì mô men quán tính càng tăng, giúp khả năng chịu uốn của dầm tốt hơn. Tuy nhiên nếu bụng quá mỏng có thể xảy ra hiện tượng mất ổn định hoặc phình bụng khi chịu tải lớn.
Phần cánh
Phần cánh là hai bản thép nằm ngang ở phía trên và phía dưới của thép hình I. Đây là bộ phận chịu ứng suất kéo và nén chủ yếu khi dầm bị uốn.
Nguyên lý làm việc của cánh thép như sau:
- Cánh trên thường chịu nén.
- Cánh dưới thường chịu kéo.
- Khoảng cách giữa hai cánh càng lớn thì khả năng kháng uốn càng cao.
Trong kết cấu chịu uốn, ứng suất lớn nhất luôn xuất hiện ở vùng xa trục trung hòa. Vì vậy, việc bố trí phần lớn vật liệu ở hai cánh giúp thép I đạt hiệu quả chịu lực rất cao mà vẫn tiết kiệm khối lượng thép. Đây cũng là lý do thép I được sử dụng rộng rãi trong hệ dầm sàn, cầu đường và nhà xưởng công nghiệp.
Vì sao thép I chịu uốn tốt nhưng chịu xoắn kém?
Khả năng chịu lực của thép I phụ thuộc trực tiếp vào hình dạng tiết diện. Với cấu tạo bụng cao và cánh phân bố xa tâm tiết diện, thép I có mô men quán tính lớn theo trục mạnh nên chịu uốn rất hiệu quả.
M (Max) = Wx + Fy
Trong đó:
- (Wx) là mô men chống uốn.
- (Fy) là giới hạn chảy của thép.
Do vật liệu được tập trung chủ yếu ở hai cánh nên thép I tối ưu khả năng chống lại biến dạng võng khi chịu tải trọng đứng. Đây là ưu điểm nổi bật nhất của dầm I-Beam.
Tuy nhiên, thép I lại chịu xoắn kém do:
- Tiết diện hở, không khép kín.
- Cánh thép tương đối hẹp.
- Độ cứng xoắn nhỏ hơn nhiều so với thép hộp hoặc thép H.
Khi xuất hiện mô men xoắn, hai cánh dễ bị vặn lệch và mất ổn định bên. Vì vậy, thép I thường phù hợp với kết cấu chịu tải theo một phương cố định thay vì tải trọng đa phương hoặc tải xoắn phức tạp. Trong các công trình yêu cầu chống xoắn cao, kỹ sư thường ưu tiên thép H hoặc thép hộp thay thế.

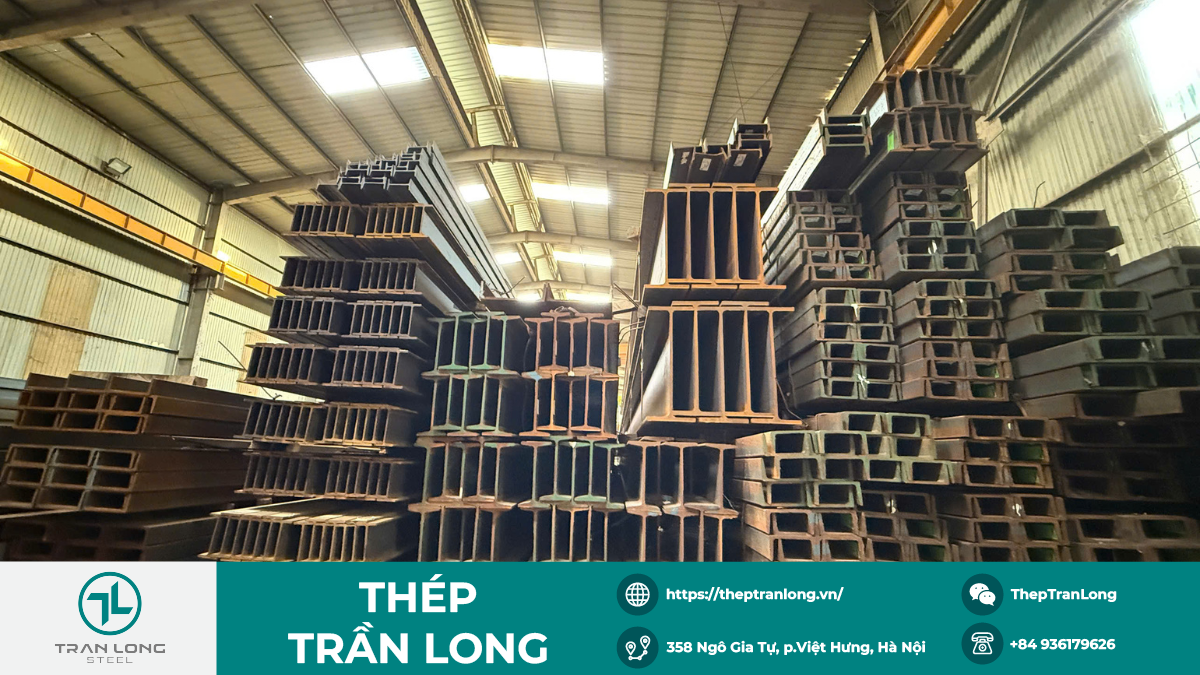

Các tiêu chuẩn sản xuất thép hình I phổ biến và cách nhận biết
Các tiêu chuẩn thép hình I phổ biến nhất tại Việt Nam hiện nay bao gồm JIS G3101 (Nhật Bản), ASTM A36 (Mỹ), TCVN (Việt Nam) và các tiêu chuẩn Trung Quốc (GB), quyết định trực tiếp đến cơ tính, thành phần hóa học và độ bền của thép.
Việc nắm rõ tiêu chuẩn là bước đầu tiên để tránh mua phải hàng kém chất lượng hoặc sai mác thép (Grade).
Tiêu chuẩn JIS G3101 (Nhật Bản) với mác thép SS400
Tiêu chuẩn JIS G3101 là tiêu chuẩn công nghiệp Nhật Bản phổ biến nhất cho thép cacbon kết cấu thông thường, với mác thép đại diện là SS400.
Đây là loại thép “quốc dân” tại thị trường Việt Nam. Mác thép SS400 (Steel Structure 400) quy định giới hạn bền kéo (Tensile Strength) từ 400 – 510 MPa.
- Đặc tính: Dễ cắt, hàn, gia công và giá thành hợp lý.
- Ứng dụng: Phù hợp cho hầu hết các công trình dân dụng, nhà xưởng thông thường, cầu thang, khung máy không chịu tải trọng quá khắc nghiệt.
Tiêu chuẩn ASTM A36 (Mỹ)
Tiêu chuẩn ASTM A36 của Mỹ là tiêu chuẩn quy định cho thép kết cấu cacbon, yêu cầu giới hạn chảy (Yield Strength) tối thiểu là 36.000 psi (khoảng 250 MPa).
Thép hình I tiêu chuẩn ASTM A36 thường có yêu cầu khắt khe hơn về độ đồng đều của vật liệu và khả năng hàn. Tại Thép Trần Long, chúng tôi thường tư vấn loại này cho các dự án vốn đầu tư nước ngoài (FDI), các công trình dầu khí hoặc kết cấu yêu cầu độ tin cậy cao theo thiết kế chuẩn Mỹ.
Các tiêu chuẩn TCVN, GOST và EN tương đương
Ngoài JIS và ASTM, thép hình I còn được sản xuất theo TCVN 1655 (Việt Nam), GOST 8239 (Nga) hoặc EN 10025 (Châu Âu) tùy thuộc vào yêu cầu cụ thể của từng dự án.
- TCVN: Thường tương đương hoặc tham chiếu từ các tiêu chuẩn quốc tế như JIS.
- GOST (Nga): Thép hình I theo chuẩn GOST thường có độ dày và kích thước rất “dư” so với barem thông thường, độ bền cực cao, thường thấy ở các công trình thủy điện hoặc công nghiệp nặng cũ.
- EN (Châu Âu): Các mác thép như S235, S275, S355 thường được yêu cầu trong các dự án năng lượng tái tạo hoặc xuất khẩu kết cấu sang EU.
Phân biệt thép hình I và thép hình H: Yếu tố quyết định lựa chọn
Sự khác biệt cốt lõi giữa thép hình I và H nằm ở tỷ lệ kích thước mặt cắt: Thép H có độ rộng cánh lớn (thường bằng chiều cao bụng), trong khi thép I có bụng cao và cánh hẹp, dẫn đến ứng dụng chịu lực hoàn toàn khác nhau.
Đây là phần kiến thức quan trọng nhất để tránh mua sai vật liệu.
So sánh về hình dạng mặt cắt, độ dày cánh và bụng
Thép hình H thường có tiết diện vuông vức hơn với cánh song song, trong khi thép hình I có dáng thon dài và cánh thường vát côn.
| Đặc điểm | Thép hình I (I-Beam) | Thép hình H (H-Beam) |
|---|---|---|
| Chiều dài cánh | Ngắn (Hẹp hơn chiều cao bụng) | Dài (Thường xấp xỉ chiều cao bụng) |
| Cấu tạo cánh | Thường vát (dày ở trong, mỏng ở mép) | Thường phẳng, song song, độ dày đều |
| Chiều cao bụng | Cao hơn hẳn so với cánh | Tương đương hoặc lớn hơn cánh một chút |
| Trọng lượng | Nhẹ hơn cùng chiều cao | Nặng hơn, đầm chắc hơn |
Khác biệt về khả năng chịu lực, chống uốn và chống xoắn
Thép I chịu uốn phương đứng tốt nhưng chịu xoắn kém, ngược lại thép H có khả năng cân bằng lực tốt hơn, chịu được tải trọng ngang và lực nén cao.
- Thép I: Tối ưu hóa vật liệu cho mô men uốn trục X. Nếu dùng làm cột đứng độc lập mà không có giằng phương ngang, thép I rất dễ bị mất ổn định (buckling) do cánh quá hẹp.
- Thép H: Với tiết diện gần như hình vuông (ở dòng H vuông), nó có bán kính quán tính lớn ở cả hai trục. Điều này giúp thép H chịu nén tốt (làm cột) và chịu xoắn tốt hơn hẳn thép I.
Khi nào nên dùng thép I và khi nào bắt buộc dùng thép H?
Nên dùng thép I cho các cấu kiện chịu uốn như dầm ngang, ray cẩu; bắt buộc dùng thép H cho các cấu kiện chịu nén như cột tòa nhà, cọc nền móng.
Theo kinh nghiệm thực chiến của Thép Trần Long:
- Chọn Thép I: Khi làm dầm mái (kèo), dầm cầu trục (monorail), các thanh đòn ngang trong kết cấu xe tải, xe container. Lý do: Tiết kiệm chi phí, nhẹ kết cấu.
- Chọn Thép H: Khi làm cột nhà xưởng, cột nhà cao tầng, cọc cừ trong thi công hầm, dầm chịu tải trọng động lớn. Lý do: An toàn, độ cứng vững cao.

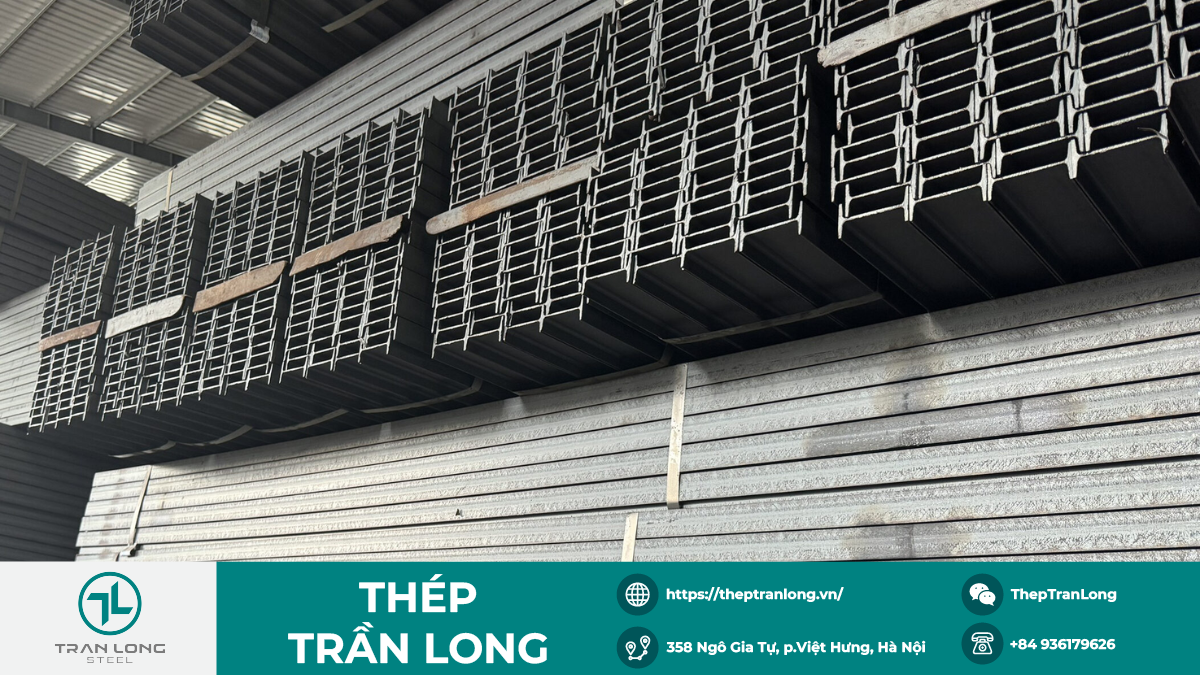

Cách chọn thép hình I đúng tải trọng công trình
Thép hình I là xương sống của nhiều công trình, chủ yếu được ứng dụng làm dầm chịu uốn trong nhà xưởng, dầm cầu trục, đường ray vận chuyển và các kết cấu máy móc yêu cầu trọng lượng nhẹ.
Làm dầm chính, dầm phụ, khung kết cấu cho nhà xưởng, nhà tiền chế
Trong nhà thép tiền chế, thép hình I là lựa chọn số một cho hệ dầm kèo vượt nhịp nhờ khả năng chịu lực trên một đơn vị trọng lượng cực kỳ hiệu quả.
Các kích thước phổ biến như thép hình I 150, I200, I300 thường xuyên được các nhà thầu đặt hàng tại Thép Trần Long để gia công dầm mái. Việc sử dụng thép I giúp giảm tải trọng chết của mái, từ đó giảm chi phí cho phần móng và cột.
Sử dụng trong kết cấu cầu đường, dầm cầu trục và các công trình yêu cầu độ bền uốn
Thép I, đặc biệt là các loại I đúc chuyên dụng, được dùng làm dầm cầu trục (runway beam) và dầm cầu đường bộ nhờ khả năng chịu tải trọng lăn di chuyển liên tục.
Trong các nhà máy cơ khí, hệ thống cầu trục (palang) thường di chuyển trên cánh dưới hoặc cánh trên của thanh dầm I. Thiết kế cánh côn của thép I tiêu chuẩn hỗ trợ rất tốt cho việc phân bố lực từ bánh xe cầu trục vào phần bụng dầm, giảm thiểu ứng suất cục bộ.
Bảng tra quy cách, kích thước và trọng lượng thép hình I cập nhật
Bảng tra thép hình I cung cấp thông số chính xác về chiều cao (H), độ rộng cánh (B), độ dày bụng (t1), độ dày cánh (t2) và trọng lượng (W), là cơ sở để kỹ sư tính toán kết cấu và dự toán chi phí.
Dưới đây là bảng tra một số quy cách thông dụng mà Thép Trần Long thường xuyên cung cấp:
Bảng tra chi tiết cho các kích thước thông dụng: I100, I150, I200, I250, I300
| Quy cách (Tên gọi) | Kích thước (Cao x Rộng x Bụng x Cánh) (mm) | Trọng lượng (Kg/m) |
|---|---|---|
| Thép hình I 100 | 100 x 55 x 4.5 x 7.0 | 9.46 |
| Thép hình I 120 | 120 x 64 x 4.8 x 6.5 | 11.5 |
| Thép hình I 150 | 150 x 75 x 5.0 x 7.0 | 14.0 |
| Thép hình I 200 | 200 x 100 x 5.5 x 8.0 | 21.3 |
| Thép hình I 250 | 250 x 125 x 6.0 x 9.0 | 29.6 |
| Thép hình I 300 | 300 x 150 x 6.5 x 9.0 | 36.7 |
| Thép hình I 400 | 400 x 200 x 8.0 x 13.0 | 66.0 |
(Lưu ý: Số liệu trên là theo tiêu chuẩn phổ biến JIS, thực tế có thể có dung sai tùy nhà máy sản xuất như Posco, An Khánh, Đại Việt hay hàng nhập khẩu Trung Quốc).
Hướng dẫn cách tính trọng lượng thép I theo barem và dung sai cho phép
Trọng lượng thép hình I thực tế = Trọng lượng theo barem x Chiều dài cây (thường là 6m hoặc 12m) +/- Dung sai cho phép của nhà sản xuất.
Nhiều khách hàng thắc mắc tại sao giá thép hình I cùng một quy cách lại chênh lệch nhau. Bí mật nằm ở “dung sai âm”.
- Thép loại 1 (hàng nhà máy chuẩn): Dung sai trọng lượng thường ±5%.
- Thép loại 2 (hàng âm): Dung sai có thể lên tới -10% hoặc -15%.
Tại Thép Trần Long, chúng tôi luôn tư vấn rõ ràng về barem thực tế của lô hàng. Nếu công trình yêu cầu khắt khe, bạn cần yêu cầu cân thực tế tại trạm cân 80 tấn hoặc đo độ dày bằng thước kẹp điện tử ngay tại công trường.
Rủi ro và những sai lầm phổ biến khi chọn mua thép hình I
Những sai lầm như chọn sai mác thép, nhầm lẫn giữa thép I và H, hoặc bỏ qua kiểm tra dung sai có thể dẫn đến hậu quả nghiêm trọng về khả năng chịu lực và tuổi thọ công trình.
Nhầm lẫn giữa thép I và H gây sai lệch khả năng chịu lực của kết cấu
Việc thay thế tùy tiện thép H bằng thép I cùng chiều cao (ví dụ H200 thay bằng I200) sẽ làm giảm đáng kể khả năng chịu tải ngang và độ cứng của hệ khung.
Như đã phân tích, thép I có cánh hẹp hơn. Nếu thiết kế yêu cầu cột H200x200 mà nhà thầu tự ý đổi sang I200x100 để tiết kiệm tiền, cột đó sẽ cực kỳ yếu theo phương ngang, dễ bị uốn cong (buckling) khi có gió bão hoặc rung động máy móc.
Chọn sai mác thép (SS400, A36, Q235, Q345) không phù hợp với yêu cầu thiết kế
Sử dụng mác thép cường độ thấp (như SS400/Q235) cho các công trình yêu cầu cường độ cao (như A36/Q345) sẽ khiến kết cấu không đủ khả năng chịu tải trọng thiết kế.
- SS400/Q235: Cường độ chảy khoảng 235-245 MPa.
- Q345/A572 Gr50: Cường độ chảy lên tới 345 MPa.
Nếu bản vẽ yêu cầu thép Q345 (thép cường độ cao) mà bạn mua nhầm thép SS400, khả năng chịu lực của dầm sẽ giảm đi khoảng 30%, cực kỳ nguy hiểm.
Bỏ qua việc kiểm tra chứng chỉ CO/CQ và dung sai sản phẩm
Mua thép không rõ nguồn gốc, thiếu chứng chỉ xuất xưởng (CO/CQ) khiến bạn không thể kiểm soát được thành phần hóa học và cơ tính thực tế của vật liệu.
Thép trôi nổi thường có hàm lượng tạp chất (Lưu huỳnh, Photpho) cao, làm thép bị giòn, dễ gãy nứt khi hàn hoặc chịu tải trọng va đập.
Câu hỏi liên quan đến Thép hình I
1. Tại sao giá thép hình I cùng quy cách lại có sự chênh lệch giữa các đơn vị?
Chênh lệch giá thường do 3 yếu tố: Mác thép (SS400 rẻ hơn Q345), Dung sai (hàng chuẩn nhà máy so với hàng “âm” trọng lượng), và Chứng chỉ CO/CQ. Thép Trần Long luôn khuyến khích khách hàng kiểm tra cân thực tế để đảm bảo quyền lợi.
2. Có thể dùng thép hình I làm cột nhà xưởng được không?
Có thể, nhưng không tối ưu. Do cánh hẹp, thép I chịu lực ngang và lực xoắn kém hơn thép H. Nếu dùng làm cột, cần phải có hệ thống giằng ngang chặt chẽ để tránh hiện tượng mất ổn định (vặn cột) khi có gió bão.
3. Làm sao để nhận biết thép hình I chính hãng tại công trường?
Bạn cần kiểm tra 3 dấu hiệu: Ký hiệu đập nổi trên thân thép (tên nhà máy, quy cách), Số lô/Mác thép trên tem mác đi kèm, và đối chiếu với Chứng chỉ xuất xưởng (CO/CQ) bản gốc từ nhà cung cấp.
Kết luận
Hiểu rõ thép hình I và phân biệt rạch ròi với thép H là yếu tố then chốt để tối ưu ngân sách và tránh rủi ro kết cấu. Thép Trần Long không chỉ bán thép, chúng tôi mang đến sự an tâm qua từng lô hàng chuẩn quy cách, đúng mác thép. Hãy để chúng tôi đồng hành cùng dự án của bạn bằng những sản phẩm chất lượng và dịch vụ tận tâm nhất.
