Thép hình U là vật liệu quen thuộc, nhưng việc lựa chọn đúng tiêu chuẩn thép U cho kết cấu xây dựng lại là bài toán phức tạp. Nhiều kỹ sư, chủ thầu gặp rủi ro khi nhầm lẫn giữa thép U thông thường và thép hình U USBS, dẫn đến sai lệch về khả năng chịu lực, an toàn và chi phí. Bài viết này sẽ giải thích chính xác Thép hình U USBS là gì, so sánh các tiêu chuẩn quan trọng và chỉ rõ những ứng dụng chi tiết để bạn chọn đúng loại thép cho đúng mục đích sử dụng.
Thép hình U USBS là gì? Giải mã ký hiệu và sự khác biệt
Thép hình U USBS là loại thép có tiết diện hình chữ U được sản xuất theo tiêu chuẩn đặc thù cho kết cấu xây dựng (Building Structure), ưu tiên độ bền kéo và khả năng chịu tải trọng lớn.
Định nghĩa Thép hình U theo góc nhìn kỹ thuật ứng dụng
Thép hình U (còn gọi là thép kênh – Channel steel) là một thanh thép có mặt cắt ngang giống hình chữ U in hoa. Đặc điểm kỹ thuật nổi bật của nó là có một phần “bụng” (web) thẳng và hai “cánh” (flanges) kéo dài về một phía.
Theo góc nhìn kỹ thuật từ Thép Trần Long, thiết kế này không chỉ để định hình mà còn giúp thép chịu được lực uốn ngang và lực cắt cực tốt. Trong kết cấu thép, thép U thường được ghép đôi (thép U ốp) hoặc dùng đơn lẻ để làm thanh chịu lực chính hoặc thanh giằng. Sự cân bằng giữa trọng lượng và độ cứng khiến nó trở thành vật liệu không thể thiếu trong các công trình công nghiệp nặng.
USBS là gì? Phân biệt rõ với tiêu chuẩn USGS và USWS
USBS là viết tắt của cụm từ tiếng Anh “U Sections for Building Structure” (Thép hình U dùng cho kết cấu xây dựng).
Trên thị trường thép nhập khẩu và nội địa hiện nay, bạn có thể bắt gặp các ký hiệu khác nhau trên bó thép. Việc hiểu sai các ký hiệu này là nguyên nhân chính dẫn đến chọn sai vật liệu:
- USBS (Building Structure): Đây là tiêu chuẩn ưu tiên cho các công trình xây dựng chịu lực như nhà tiền chế, dầm cầu. Thép đạt chuẩn này có độ đồng nhất cao về thành phần hóa học, đảm bảo tính an toàn khi chịu tải trọng tĩnh và động.
- USGS (General Structure): Thép hình U cho kết cấu thông thường. Loại này thường dùng cho các hạng mục phụ trợ, ít chịu lực nghiêm trọng hơn, ví dụ như làm giá đỡ, khung kệ đơn giản.
- USWS (Welded Structure): Thép hình U tối ưu cho kết cấu hàn. Thành phần Carbon và Mangan được kiểm soát chặt chẽ hơn để đảm bảo mối hàn không bị nứt, giòn.
Tại Thép Trần Long, chúng tôi luôn khuyến nghị khách hàng kiểm tra kỹ ký hiệu này trên nhãn mác (packing list) hoặc chứng chỉ xuất xưởng (CO/CQ) để đảm bảo thép mua về đúng với yêu cầu của bản vẽ thiết kế.
Tại sao kết cấu xây dựng cần tiêu chuẩn USBS riêng biệt?
Kết cấu xây dựng, đặc biệt là nhà xưởng và cầu trục, đòi hỏi vật liệu phải có hệ số an toàn cao. Tiêu chuẩn USBS được thiết lập để đảm bảo:
- Dung sai kích thước chặt chẽ: Đảm bảo việc lắp ghép bu lông hoặc hàn nối chính xác, không bị lệch tâm.
- Cơ tính ổn định: Giới hạn chảy và độ bền kéo phải đạt ngưỡng quy định (thường tương đương SS400 hoặc A36) để công trình không bị biến dạng quá mức cho phép dưới tác động của gió bão hoặc rung động máy móc.

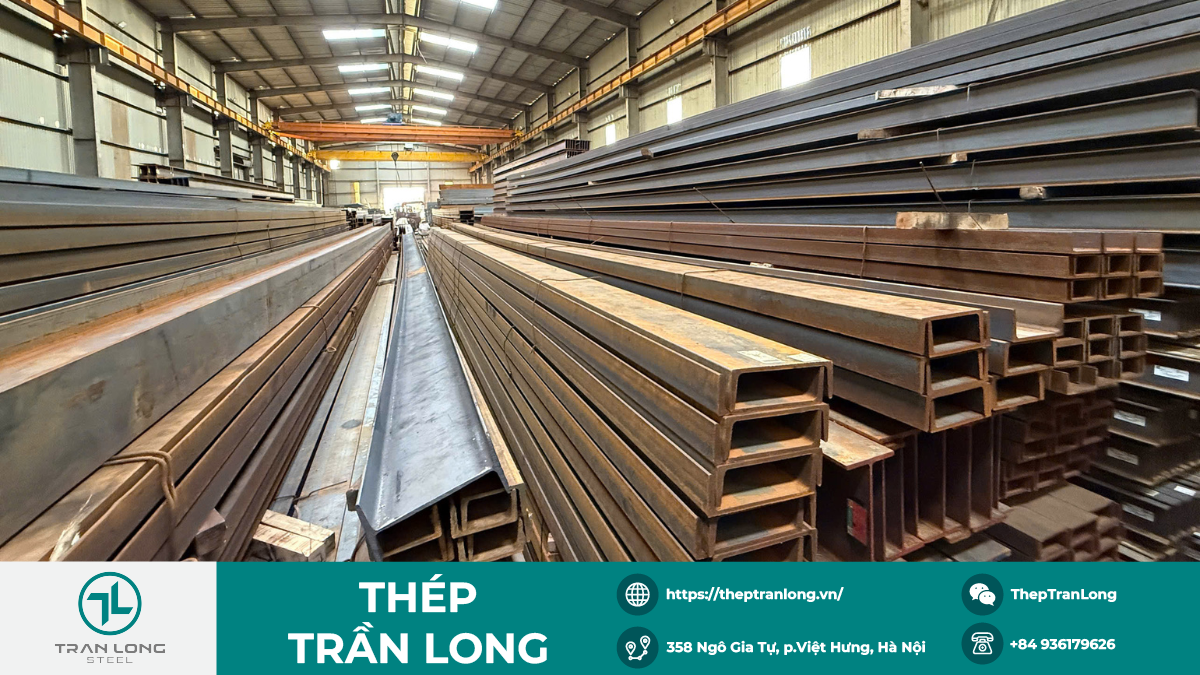

Phân loại các loại thép hình chữ U phổ biến trên thị trường
Thép hình U hiện nay chủ yếu được phân loại dựa trên phương pháp sản xuất (đúc hoặc chấn) và phương pháp xử lý bề mặt (đen hoặc mạ kẽm).
Theo phương pháp sản xuất: Thép U đúc (cán nóng) và Thép U dập/chấn
Đây là sự phân biệt quan trọng nhất mà người mua hàng cần nắm rõ:
- Thép U đúc (Hot-rolled U beam): Được cán từ phôi thép nóng chảy ở nhiệt độ cao (>1000 độ C).
- Đặc điểm: Góc cạnh sắc nét, góc trong giữa bụng và cánh có độ lượn tròn (r) giúp giảm ứng suất, khả năng chịu lực cực cao.
- Ứng dụng: Dầm chịu lực, kết cấu chính. Đây là loại thường gắn liền với tiêu chuẩn thép hình U USBS.
- Thép U dập/chấn (Bent U channel): Được dập từ thép tấm hoặc thép băng (coil) ở nhiệt độ thường.
- Đặc điểm: Góc cạnh thường bo tròn hơn ở mặt ngoài, độ dày mỏng hơn (có thể làm theo yêu cầu).
- Ứng dụng: Làm xà gồ, khung vách nhẹ, sắt u nhỏ cho nội thất. Khả năng chịu lực kém hơn U đúc cùng kích thước.
Theo lớp mạ bề mặt: Thép U đen và Thép U mạ kẽm (điện phân, nhúng nóng)
- Thép U đen: Bề mặt màu xanh đen hoặc đen đặc trưng của thép cán nóng (oxit sắt). Giá thành rẻ, dễ hàn, nhưng dễ bị rỉ sét nếu không sơn bảo vệ.
- Thép U mạ kẽm điện phân: Được phủ một lớp kẽm mỏng bằng công nghệ điện phân. Bề mặt sáng bóng, thẩm mỹ, phù hợp cho các chi tiết lộ thiên trong nhà.
- Thép U mạ kẽm nhúng nóng: Thép được nhúng toàn bộ vào bể kẽm nóng chảy. Lớp mạ dày, bám chắc, bảo vệ thép khỏi ăn mòn trong môi trường khắc nghiệt (gần biển, axit). Thép u dập mạ kẽm nhúng nóng thường được dùng làm hệ giàn pin năng lượng mặt trời.
Tiêu chuẩn kỹ thuật quan trọng của Thép hình U USBS
Các tiêu chuẩn kỹ thuật của thép U USBS xoay quanh thành phần hóa học và cơ tính, thường tuân theo các hệ tiêu chuẩn quốc tế như JIS (Nhật), ASTM (Mỹ) hoặc TCVN (Việt Nam).
Tiêu chuẩn mác thép phổ biến: SS400, A36, CT3
Khi hỏi “Thép hình U USBS là gì”, không thể không nhắc đến mác thép – yếu tố quyết định chất lượng bên trong:
- SS400 (JIS G3101): Mác thép phổ biến nhất tại Việt Nam. Độ bền kéo từ 400-510 MPa. Dễ gia công, dễ hàn, giá thành hợp lý.
- A36 (ASTM): Tiêu chuẩn Mỹ, thường yêu cầu cho các dự án FDI hoặc kết cấu đòi hỏi khắt khe hơn. Tương đương SS400 nhưng kiểm soát tạp chất kỹ hơn.
- CT3 (Tiêu chuẩn Nga/Việt Nam cũ): Tương đương với Q235 của Trung Quốc. Thường thấy ở các loại thép U giá rẻ hoặc thép gia công.
So sánh các tiêu chuẩn quốc tế: JIS (Nhật Bản), ASTM (Mỹ), TCVN (Việt Nam)
| Tiêu chí | JIS G3101 (Nhật) | ASTM A36 (Mỹ) | TCVN 5712 (Việt Nam) |
|---|---|---|---|
| Độ phổ biến | Cao nhất (Standard thị trường) | Dự án đặc thù | Công trình vốn ngân sách |
| Dung sai | Khá chặt chẽ | Rất chặt chẽ | Tương đối |
| Ứng dụng | Nhà xưởng, dân dụng | Giàn khoan, công nghiệp nặng | Hạ tầng cơ sở |
Tại Thép Trần Long, chúng tôi nhận thấy đa số thép hình U nhập khẩu (Trung Quốc, Thái Lan) hoặc sản xuất trong nước (An Khánh, Tisco) hiện nay đều công bố theo tiêu chuẩn tương đương JIS G3101.
Bảng thành phần hóa học và cơ tính của mác thép theo tiêu chuẩn USBS
Để đạt chuẩn USBS, thép phải đảm bảo tỷ lệ Carbon (C) và Mangan (Mn) phù hợp để vừa cứng vừa dẻo:
- Carbon (C): Max 0.25% (để đảm bảo tính hàn).
- Mangan (Mn): Thường không quy định cứng trong SS400 nhưng thực tế khoảng 0.5-1.4% để tăng độ bền.
- Lưu huỳnh (S) & Phốt pho (P): Phải < 0.05% để tránh giòn gãy.
Cơ tính yêu cầu:
- Giới hạn chảy (Yield Strength): Min 245 N/mm².
- Độ bền kéo (Tensile Strength): 400 – 510 N/mm².
- Độ giãn dài: Min 21%.
Bảng tra quy cách, kích thước và trọng lượng thép hình U chi tiết
Bảng tra thép hình chữ U cung cấp thông số chính xác về chiều cao bụng (H), chiều rộng cánh (B), độ dày bụng (t1), độ dày cánh (t2) và trọng lượng trên mét dài.
Hướng dẫn đọc bảng tra thông số kỹ thuật thép U
Khi đọc thông số kỹ thuật thép hình U USBS, bạn cần chú ý các ký hiệu sau trên bản vẽ hoặc catalogue:
- H (Height): Chiều cao thân (bụng) thép. Ví dụ U100 có H=100mm.
- B (Breadth): Chiều rộng cánh.
- t1 (Web thickness): Độ dày phần bụng.
- t2 (Flange thickness): Độ dày phần cánh (thường dày hơn bụng ở thép đúc).
- L (Length): Chiều dài cây thép (thông dụng là 6m hoặc 12m).
Lưu ý: Quy cách thép u hòa phát hay An Khánh có thể có dung sai âm (nhẹ hơn lý thuyết) tùy theo thỏa thuận thương mại.

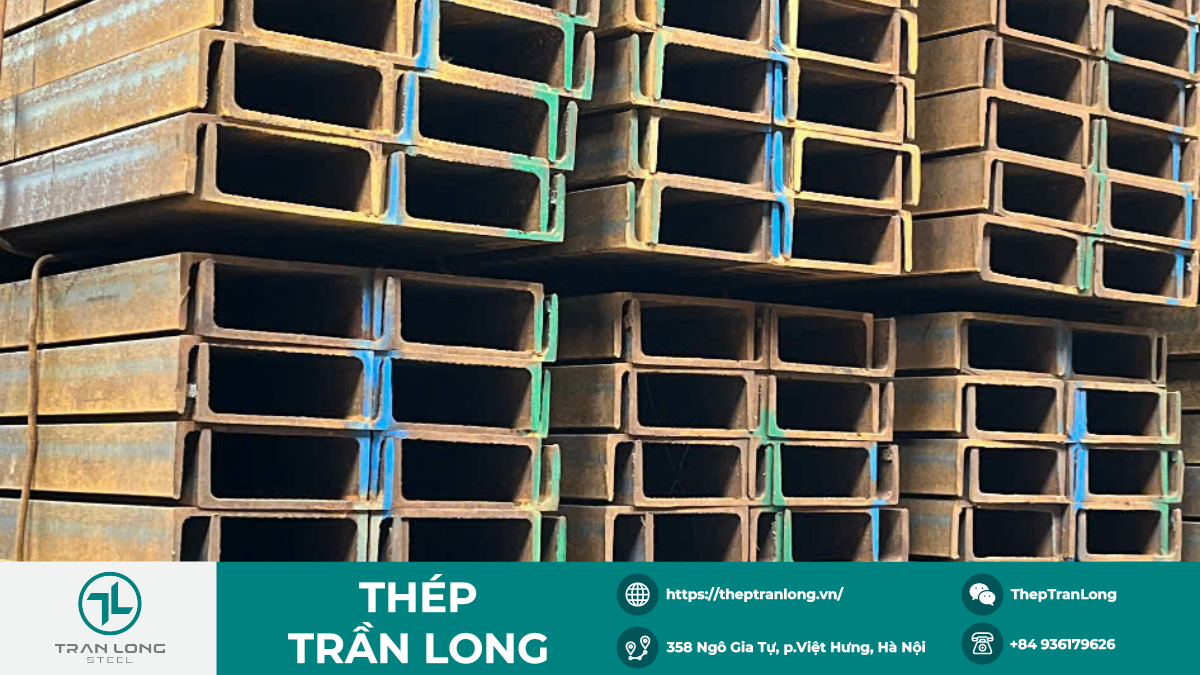

Bảng quy cách trọng lượng thép U cập nhật từ U50 – U400
Dưới đây là bảng tra tham khảo cho các size thông dụng (Lưu ý: Số liệu mang tính chất tham khảo theo TCVN/JIS, thực tế có thể thay đổi tùy lô sản xuất):
| Quy cách (Tên gọi) | Kích thước (H x B x t1 x t2) mm | Trọng lượng (Kg/m) |
|---|---|---|
| Thép U 50 (Sắt u nhỏ) | 50 x 25 x 3.5 x 6 | 3.86 |
| Thép U 65 | 65 x 40 x 4.2 x 6.5 | 6.70 |
| Thép U 80 | 80 x 45 x 4.3 x 8 | 8.04 |
| Thép U 100 | 100 x 50 x 5 x 7.5 | 9.36 |
| Thép U 120 | 120 x 52 x 4.8 x 7.8 | 10.40 |
| Thép U 140 | 140 x 58 x 4.9 x 8 | 12.30 |
| Thép U 160 | 160 x 64 x 5 x 8.4 | 14.20 |
| Thép U 200 | 200 x 73 x 5.2 x 9 | 21.30 |
| Thép U 250 | 250 x 78 x 7 x 10 | 25.40 |
| Thép U 300 | 300 x 85 x 7 x 11 | 34.60 |
| Thép U 400 | 400 x 115 x 13.5 x 24 | 95.00 |
Ngoài ra còn có các loại thép u 40×40 (thường là u chấn hoặc u đúc nhỏ), thép u lỗ đa năng dùng cho kệ hàng.
Ứng dụng chi tiết của thép hình U USBS trong các công trình thực tế
Thép hình U USBS được ứng dụng rộng rãi làm dầm chịu lực, khung sườn xe tải, hệ thống cầu trục và các kết cấu yêu cầu độ cứng vững cao theo phương ngang.
Ứng dụng làm dầm, cột, xà gồ cho kết cấu nhà xưởng, nhà thép tiền chế
Trong nhà thép tiền chế, thép U thường được dùng làm:
- Xà gồ mái và vách: Dùng thép U chấn mạ kẽm hoặc U đúc nhỏ để đỡ tôn.
- Thanh giằng (Bracing): Giằng cột, giằng mái để tăng độ cứng không gian cho nhà xưởng.
- Dầm phụ: Đỡ sàn thao tác hoặc sàn lửng trong nhà kho.
Ứng dụng làm khung sườn xe tải, toa xe và các kết cấu chịu tải trọng động
Đây là ứng dụng đặc thù mà thép hình U USBS phát huy tối đa tác dụng. Khung gầm xe tải (chassis) chịu rung động liên tục. Thép U đúc với độ dai va đập tốt giúp khung xe không bị nứt gãy khi vận hành trên đường xấu. Các loại thép U dùng cho xe tải thường yêu cầu mác thép cao hơn (như thép hợp kim thấp độ bền cao).
Ứng dụng trong hệ thống cầu trục, cẩu tháp và thiết bị nâng hạ
Thép U được sử dụng làm dầm dẫn hướng cho cầu trục (kết hợp với ray) hoặc làm khung thân của cẩu tháp. Nhờ tiết diện hình chữ U, nó dễ dàng tạo thành các kết cấu dạng hộp (hàn 2 cây U lại) để tăng khả năng chịu xoắn.
Các ứng dụng khác: làm cầu, lan can, kết cấu giàn khoan
- Cầu đường: Làm dầm ngang cho cầu dân sinh quy mô nhỏ.
- Thép U lỗ: Dùng làm giá kệ siêu thị, kệ kho linh hoạt.
- Cọc cừ: Trong một số trường hợp, thép U lớn được dùng làm cọc ván thép để chắn đất tạm thời.
Rủi ro và các lỗi thường gặp khi chọn mua, thi công thép hình U
Những sai lầm phổ biến khi mua thép U bao gồm: nhầm lẫn giữa thép đúc và thép chấn, chọn sai mác thép dẫn đến nứt gãy mối hàn, và không kiểm soát dung sai độ dày thực tế.
Sai lầm 1: Nhầm lẫn giữa thép U đúc chịu lực và thép U dập định hình
Nhiều khách hàng thấy kích thước bao (H x B) giống nhau thì cho rằng khả năng chịu lực như nhau.
- Thực tế: Thép U đúc có độ dày cánh (t2) lớn dần về phía bụng, tạo nên sự cứng vững mà thép U dập (độ dày đều nhau) không thể có. Dùng U dập thay cho U đúc ở vị trí chịu lực chính là nguyên nhân gây sập đổ cục bộ.
Sai lầm 2: Chọn sai mác thép và tiêu chuẩn, gây thừa hoặc thiếu khả năng chịu lực
- Thừa: Chọn mác thép quá cao (như A572 Gr50) cho các hạng mục phụ trợ đơn giản, gây lãng phí chi phí vật tư và khó khăn khi hàn (do thép cứng hơn).
- Thiếu: Dùng thép CT3 phẩm cấp thấp cho dầm cầu trục chịu tải trọng động, dẫn đến mỏi kim loại và gãy sau thời gian ngắn sử dụng.
Sai lầm 3: Không kiểm tra kỹ dung sai kích thước và độ dày thực tế
Trên thị trường tồn tại nhiều loại thép U “âm” (thiếu ly). Ví dụ: U100 nhưng độ dày bụng chỉ đạt 4.5mm thay vì 5mm chuẩn.
- Hậu quả: Khả năng chịu lực giảm đáng kể (lên tới 10-15%). Tại Thép Trần Long, chúng tôi luôn tư vấn rõ ràng: đâu là hàng đủ (positive tolerance) và đâu là hàng dung sai thương mại để khách hàng lựa chọn đúng ngân sách mà vẫn an toàn.
Lưu ý quan trọng khi nghiệm thu và lưu kho thép U tại công trường
- Đo đạc thực tế: Dùng thước kẹp caliper đo độ dày bụng và cánh tại ít nhất 3 vị trí.
- Kiểm tra độ thẳng: Thép U rất dễ bị cong (“con sâu”) trong quá trình vận chuyển. Cần kiểm tra độ thẳng dọc trục.
- Lưu kho: Kê cao cách mặt đất ít nhất 10cm, nghiêng một góc để thoát nước (do lòng máng chữ U dễ đọng nước gây rỉ sét cục bộ).
Thép Trần Long: Kinh nghiệm và năng lực cung ứng thép hình U đúng tiêu chuẩn
Tại Thép Trần Long, chúng tôi không chỉ bán thép, chúng tôi cung cấp giải pháp vật liệu an toàn và tối ưu cho công trình của bạn.
Chúng tôi hiểu rõ sự khác biệt giữa các tiêu chuẩn thép để tư vấn đúng nhu cầu
Với kinh nghiệm 10 năm trong ngành thép công nghiệp, đội ngũ kỹ thuật của Thép Trần Long hiểu rằng mỗi công trình có “nỗi đau” riêng. Chúng tôi phân biệt rạch ròi giữa Thép hình U USBS dùng cho kết cấu chịu lực và các loại thép U thương mại thông thường. Khi bạn cần tư vấn về so sánh thép hình U USBS và các loại thép U khác, chúng tôi sẽ đưa ra số liệu cụ thể thay vì những lời hứa hẹn chung chung.
Đảm bảo cung cấp thép hình U đủ quy cách, đúng mác thép, có chứng chỉ xuất xưởng
Thép Trần Long cam kết:
- Minh bạch nguồn gốc: Hàng hóa từ các nhà máy uy tín (Hòa Phát, An Khánh, Tisco, Nhập khẩu Nhật/Thái/Trung).
- Đúng quy cách: Cung cấp bảng tra quy cách thép U chính xác, báo rõ dung sai trước khi giao hàng.
- Đầy đủ chứng từ: CO/CQ, hóa đơn VAT hợp lệ cho mọi đơn hàng dự án.
Việc hiểu rõ thép hình U USBS và các tiêu chuẩn liên quan là yếu tố then chốt để đảm bảo an toàn và tối ưu hóa chi phí cho mọi công trình. Lựa chọn sai lầm không chỉ gây lãng phí mà còn tiềm ẩn rủi ro về kết cấu. Bằng cách nắm vững các thông số kỹ thuật, phân biệt được các loại thép U và lường trước những sai sót phổ biến, bạn có thể tự tin đưa ra quyết định mua hàng chính xác, đảm bảo chất lượng và giá trị sử dụng lâu dài.
