Thép hình U là vật liệu kết cấu không thể thiếu trong các công trình công nghiệp và dân dụng, đóng vai trò như “xương sống” chịu lực cho nhiều hạng mục quan trọng. Tuy nhiên, thực tế cho thấy không ít chủ thầu và đơn vị thi công gặp rủi ro về an toàn kết cấu hoặc lãng phí ngân sách do lựa chọn sai quy cách, nhầm lẫn giữa các mác thép hoặc không nắm rõ các tiêu chuẩn kỹ thuật hiện hành.
Bài viết này, đội ngũ kỹ thuật tại Thép Trần Long sẽ cung cấp hệ thống kiến thức đầy đủ từ định nghĩa thép hình U là gì, các tiêu chuẩn quốc tế, bảng tra quy cách chi tiết đến cách phân biệt các loại thép, giúp kỹ sư và bộ phận mua hàng đưa ra quyết định chính xác nhất.
Thép hình U là gì? (Định nghĩa & Cấu tạo thực tế)

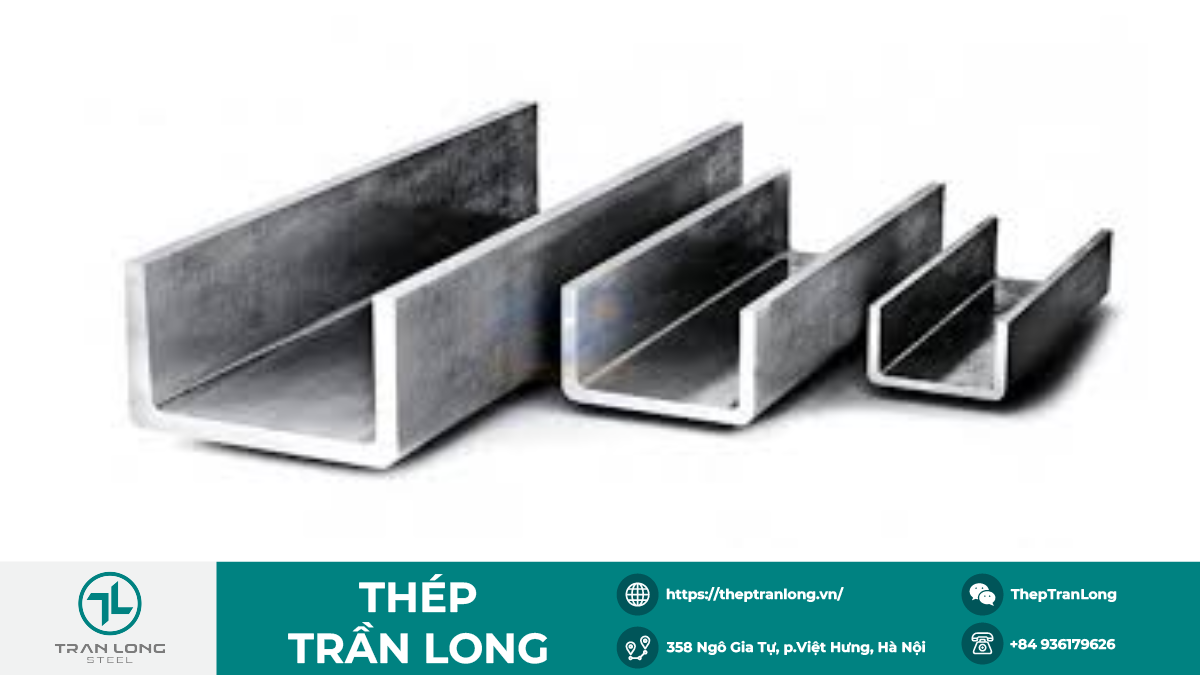

Thép hình U (thép Channel) là loại thép kết cấu có mặt cắt ngang hình chữ U in hoa, đặc trưng bởi phần bụng thẳng (web) và hai cánh (flange) kéo dài song song, tạo nên khả năng chịu lực vặn xoắn và uốn dọc trục vượt trội.
Định nghĩa thép hình U theo góc nhìn kỹ thuật
Trong thuật ngữ chuyên ngành, thép hình U còn được gọi là thép Channel hoặc thép C (tùy theo quy ước của từng khu vực, nhưng tại Việt Nam, chữ U để chỉ loại có cạnh thẳng, chữ C thường dùng cho xà gồ có mép). Thép chữ U là gì? Đây là vật liệu được sản xuất thông qua quá trình cán nóng (đúc) hoặc chấn dập từ thép tấm, sở hữu độ cứng cao, đặc chắc và bền bỉ.
Nhờ thiết kế hình học đặc thù, thép U có khả năng chịu được các lực rung lắc mạnh, chịu va đập tốt và bền bỉ trước các tác động của thời tiết. Chính vì vậy, đặc tính kỹ thuật thép U rất phù hợp cho các công trình đòi hỏi sự vững chãi như khung nhà xưởng, cầu đường và cơ khí chế tạo.
Cấu tạo và thuật ngữ cần biết: Bụng, cánh và các thông số cơ bản
Để đọc hiểu bảng quy cách thép hình U và bản vẽ kỹ thuật, bạn cần nắm vững các thuật ngữ cấu tạo sau:
- Chiều cao bụng (H): Là khoảng cách giữa hai mặt ngoài của cánh (đo chiều ngang của chữ U). Đây là thông số chính định danh sản phẩm (Ví dụ: U100, U200).
- Chiều rộng cánh (B): Là chiều dài của hai cạnh chữ U. Chiều rộng cánh thép U quyết định một phần khả năng chống lật của thanh thép.
- Độ dày bụng (t1): Độ dày của phần thân thẳng.
- Độ dày cánh (t2): Độ dày trung bình của hai cạnh bên.
- Chiều dài cây thép: Thông thường, thép U được sản xuất với chiều dài tiêu chuẩn là 6m hoặc 12m để thuận tiện cho vận chuyển và thi công.
Phân biệt các loại thép U phổ biến: U đúc, U chấn (dập), và U mạ kẽm
Trên thị trường hiện nay, thép U có mấy loại là câu hỏi thường gặp. Dựa vào phương pháp sản xuất và xử lý bề mặt, chúng tôi phân loại như sau:
- Thép U đúc: Được sản xuất bằng quy trình cán nóng phôi thép ở nhiệt độ cao. Thép U đúc có góc cạnh sắc nét, độ đặc cao và khả năng chịu lực tốt nhất. Đây là loại phổ biến nhất trong kết cấu chịu lực nặng.
- Thép U chấn (Thép U dập): Được tạo hình bằng cách chấn (dập) từ thép tấm hoặc thép băng. Loại này thường có góc lượn tròn hơn ở phần đáy U. Ưu điểm là có thể sản xuất theo kích thước lẻ (như thép U 40×40, U60…) mà khuôn đúc không có, nhưng khả năng chịu lực thường kém hơn U đúc cùng kích thước.
- Thép U mạ kẽm: Bao gồm mạ kẽm điện phân và mạ kẽm nhúng nóng. Thép U dập mạ kẽm hoặc U đúc mạ kẽm có khả năng chống ăn mòn thép U cực tốt, chuyên dùng cho môi trường hóa chất, ven biển hoặc ngoài trời.
Góc nhìn chuyên gia từ Thép Trần Long: Nếu công trình của bạn là nhà xưởng tiền chế chịu lực lớn, hãy ưu tiên thép U đúc tiêu chuẩn. Nếu chỉ làm khung kệ nhẹ hoặc chi tiết máy cần kích thước phi tiêu chuẩn, thép U chấn là lựa chọn kinh tế hơn.
Các tiêu chuẩn thép hình U quan trọng cần nắm rõ
Việc tuân thủ các tiêu chuẩn như TCVN (Việt Nam), JIS (Nhật Bản) hay ASTM (Mỹ) đảm bảo thép hình U đạt đúng giới hạn chảy, độ bền kéo và thành phần hóa học cần thiết cho sự an toàn của công trình.
Tiêu chuẩn Việt Nam (TCVN)
Tiêu chuẩn TCVN thép hình U thường được áp dụng là TCVN 1654-75 hoặc các tiêu chuẩn mới hơn được cập nhật tương đương với quốc tế. Các nhà máy sản xuất trong nước như An Khánh, Thái Nguyên thường áp dụng tiêu chuẩn này để phù hợp với điều kiện khí hậu và yêu cầu xây dựng tại Việt Nam.
Tiêu chuẩn Nhật Bản (JIS – Mác thép SS400 phổ biến)
Đây là tiêu chuẩn phổ biến nhất tại thị trường thép Việt Nam. Tiêu chuẩn JIS thép hình U (cụ thể là JIS G3101) quy định cho các dòng thép kết cấu các bon thông thường.
- Mác thép SS400: Là mác thép “quốc dân” với độ bền kéo từ 400-510 N/mm². Thép U mác SS400 có tính hàn tốt, dẻo dai và giá thành hợp lý, phù hợp cho hầu hết các công trình dân dụng và công nghiệp nhẹ đến trung bình.
Tiêu chuẩn Hoa Kỳ (ASTM – Mác thép A36)
Tiêu chuẩn ASTM thép hình U (thường là ASTM A36) được áp dụng cho các loại thép nhập khẩu hoặc các dự án có vốn đầu tư nước ngoài yêu cầu khắt khe. Mác thép A36 có cường độ chịu lực cao, thường dùng trong các kết cấu chịu tải trọng lớn như dầm cầu, tháp truyền tải.
Tại sao việc chọn đúng tiêu chuẩn và mác thép lại quan trọng?
Tại Thép Trần Long, chúng tôi luôn khuyến cáo khách hàng: Mác thép quyết định khả năng chịu lực. Một thanh thép U100 mác SS400 sẽ có ứng xử chịu lực khác hoàn toàn với U100 mác A36. Chọn sai tiêu chuẩn có thể dẫn đến việc khung kết cấu bị võng, nứt gãy khi chịu tải trọng thiết kế, hoặc gây lãng phí ngân sách nếu chọn mác thép quá cao cho hạng mục không cần thiết.
Bảng quy cách thép hình U và hướng dẫn tra cứu chi tiết
Bảng quy cách thép hình U cung cấp các thông số kích thước, độ dày và trọng lượng lý thuyết, là cơ sở để kỹ sư tính toán kết cấu và dự toán khối lượng vật tư chính xác.
Hướng dẫn cách đọc thông số kỹ thuật trên thép U
Để tránh mua nhầm hàng, bạn cần biết cách đọc thông số thép U. Ký hiệu thường gặp là: U H x B x t1 x t2 (hoặc đơn giản là U H x B x t).
- Ví dụ: U100 x 46 x 4.5
- Chiều cao bụng (H) = 100mm.
- Chiều rộng cánh (B) = 46mm.
- Độ dày bụng (t) = 4.5mm.
Bảng tra quy cách và trọng lượng thép hình U đầy đủ (U50 – U400)
Dưới đây là bảng tra thép hình U cho các kích thước thông dụng nhất trên thị trường (số liệu tham khảo theo tiêu chuẩn chung, thực tế có thể dung sai tùy nhà máy):
| Quy cách (Tên gọi) | Kích thước (H x B x t) (mm) | Trọng lượng (Kg/m) | Trọng lượng (Kg/cây 6m) |
|---|---|---|---|
| Thép U50 | 50 x 25 x 2.5 (U chấn/nhỏ) | ~ 2.30 | 13.8 |
| Thép U65 | 65 x 40 x 4.2 | 7.09 | 42.54 |
| Thép U80 | 80 x 40 x 4.2 | 7.37 | 44.22 |
| Thép U100 | 100 x 46 x 4.5 | 9.36 | 56.16 |
| Thép U120 | 120 x 52 x 4.8 | 11.40 | 68.40 |
| Thép U125 | 125 x 60 x 6.0 | 13.40 | 80.40 |
| Thép U140 | 140 x 58 x 4.9 | 14.70 | 88.20 |
| Thép U150 | 150 x 75 x 6.5 | 18.60 | 111.60 |
| Thép U160 | 160 x 64 x 5.0 | 16.90 | 101.40 |
| Thép U180 | 180 x 74 x 5.8 | 21.40 | 128.40 |
| Thép U200 | 200 x 73 x 6.0 | 21.30 | 127.80 |
| Thép U250 | 250 x 78 x 7.0 | 25.40 | 152.40 |
| Thép U300 | 300 x 85 x 7.0 | 34.50 | 207.00 |
| Thép U400 | 400 x 100 x 10.5 | 60.50 | 363.00 |
(Lưu ý: Trọng lượng thép U bao nhiêu kg/m có thể thay đổi tùy thuộc vào độ dày thực tế và dung sai của từng thương hiệu như An Khánh, Đại Việt, hay hàng nhập khẩu Trung Quốc/Nhật Bản/Hàn Quốc).
Cách tính trọng lượng thép U theo công thức chuẩn
Trong trường hợp không có bảng tra hoặc gặp kích thước phi tiêu chuẩn (như hàng gia công), bạn có thể áp dụng cách tính trọng lượng thép U theo công thức gần đúng:
Khối lượng (kg) = 7850 x Tiết diện mặt cắt (m2) x Chiều dài (m)
Tuy nhiên, việc tính toán tiết diện mặt cắt chữ U khá phức tạp do có các góc lượn. Để nhanh chóng và chính xác nhất, chúng tôi khuyên bạn nên liên hệ trực tiếp với nhà cung cấp thép U như Thép Trần Long để nhận barem chuẩn từ nhà máy.
Ứng dụng của thép hình U trong xây dựng và công nghiệp
Nhờ khả năng chịu lực tốt và đa dạng kích thước, thép U được ứng dụng rộng rãi từ khung nhà xưởng tiền chế, dầm cầu đường bộ đến khung sườn xe tải và các thiết bị máy móc.

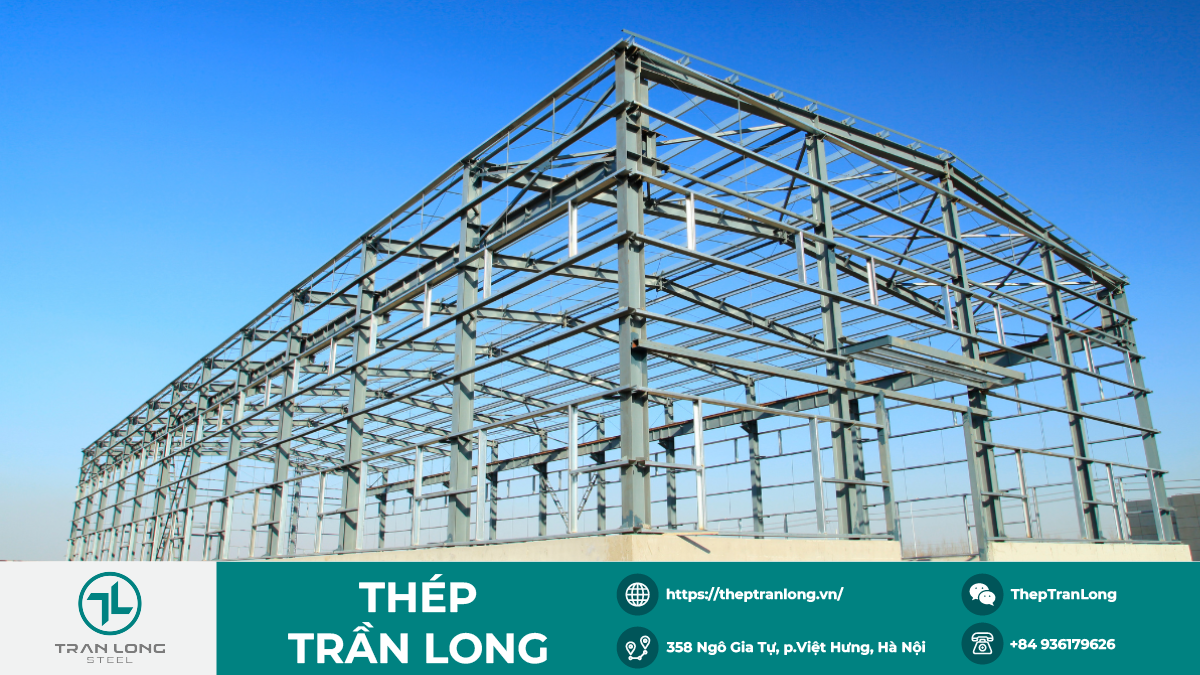

Ứng dụng trong kết cấu nhà xưởng, nhà tiền chế
Trong các khung nhà xưởng thép U, vật liệu này thường được dùng làm xà gồ mái, xà gồ vách (thường dùng U chấn hoặc C), dầm treo, và cột chống ở các vị trí chịu tải trọng trung bình. Sự kết hợp giữa thép hình I, thép hình V và thép U tạo nên một hệ khung cứng vững, tối ưu chi phí.
Ứng dụng làm dầm cầu, kết cấu chịu lực cho công trình giao thông
Với các kích thước lớn như U300, U400 và mác thép cường độ cao, dầm cầu thép U đóng vai trò chịu lực chính trong các cây cầu dân sinh, cầu tạm hoặc các công trình giao thông quy mô nhỏ. Khả năng chịu uốn và độ cứng vững cao giúp đảm bảo an toàn khi có xe tải trọng lớn đi qua.
Ứng dụng trong sản xuất khung sườn xe tải, máy móc công nghiệp
Đây là ứng dụng cực kỳ phổ biến. Thép U được dùng để làm gì trong ngành cơ khí? Chúng được dùng làm khung sườn (chassis) xe tải, xe container, khung máy móc công nghiệp, băng chuyền… Ưu điểm của thép hình U ở đây là khả năng chịu rung động liên tục mà không bị biến dạng hay nứt gãy mỏi.
Rủi ro và những sai lầm cần tránh khi mua thép hình U
Mua sai chủng loại, chọn nhầm thép “âm” (thiếu ly) hay không kiểm tra chứng chỉ chất lượng là những sai lầm phổ biến khiến công trình xuống cấp nhanh chóng và gây thiệt hại kinh tế.
Hậu quả của việc chọn sai kích thước và khả năng chịu lực
Nhiều đơn vị thi công vì tiết kiệm chi phí đã chọn loại thép có độ dày mỏng hơn thiết kế (thép âm). Ví dụ, thiết kế yêu cầu độ dày thép U là 5mm, nhưng lại mua loại thực tế chỉ 4.2mm. Điều này làm giảm đáng kể khả năng chịu lực thép U, gây võng mái, rung sàn khi đưa vào sử dụng.
Nhầm lẫn giữa thép U đúc và U chấn: Khi nào nên dùng loại nào?
Một sai lầm thường gặp khác là đánh đồng U đúc và U chấn.
- Không nên dùng U chấn cho các vị trí chịu tải trọng động lớn hoặc dầm chính, vì góc chấn là điểm yếu tập trung ứng suất.
- Ngược lại, dùng U đúc cho các chi tiết bao che, nẹp viền thì lại gây lãng phí do giá thành cao và trọng lượng nặng.
Lưu ý khi kiểm tra chất lượng thép: Bề mặt, dấu hiệu gỉ sét và chứng chỉ CO/CQ
Khi nhận hàng, hãy kiểm tra kỹ:
- Bề mặt: Thép mới phải xanh, không bị rỗ, không gỉ sét sâu (gỉ vàng nhẹ bề mặt là bình thường với thép đen).
- Quy cách: Dùng thước kẹp đo thực tế chiều cao bụng thép U và độ dày để đối chiếu với báo giá thép hình U đã chốt.
- Chứng từ: Yêu cầu bên bán cung cấp CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) khớp với lô hàng.
Kết luận
Việc hiểu đúng và lựa chọn chính xác thép hình U không chỉ là lý thuyết mà còn là yếu tố quyết định đến sự an toàn, độ bền và chi phí của toàn bộ dự án. Nắm vững các tiêu chuẩn TCVN, JIS, ASTM, biết cách đọc kích thước thép hình U và nhận diện rủi ro tiềm ẩn giúp các kỹ sư và chủ đầu tư tự tin hơn trong việc lựa chọn vật liệu, đảm bảo công trình đạt chất lượng kỹ thuật cao nhất và tránh các tổn thất không đáng có.
Tại Thép Trần Long, chúng tôi không chỉ bán thép, chúng tôi cung cấp giải pháp vật liệu an toàn. Với kinh nghiệm nhiều năm phân phối các dòng thép hình U, I, V, H từ các nhà máy uy tín trong và ngoài nước, chúng tôi cam kết mang đến sản phẩm đúng barem, đúng mác thép và đầy đủ chứng chỉ.
Nếu bạn cần tư vấn sâu hơn về việc lựa chọn quy cách thép U phù hợp cho dự án cụ thể hoặc cần một nguồn cung ứng thép đảm bảo đúng tiêu chuẩn kỹ thuật, hãy liên hệ với đội ngũ kỹ sư của Thép Trần Long để được hỗ trợ.
