Xà gồ Z là loại thép cán nguội có tiết diện hình chữ Z, thường dùng làm hệ đỡ mái và vách trong nhà thép tiền chế, nhà xưởng và công trình công nghiệp. Nhờ khả năng nối chồng (Z-overlap), xà gồ Z chịu tải tốt hơn xà gồ C trên các nhịp lớn từ 6–12m, đồng thời giúp giảm độ võng và tối ưu khối lượng thép kết cấu.
Trong thực tế thi công, việc chọn sai quy cách, sai mác thép hoặc thi công overlap không đúng kỹ thuật có thể làm hệ mái bị võng, đọng nước hoặc giảm tuổi thọ công trình. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, quy cách, khả năng chịu lực, ứng dụng và cách chọn xà gồ Z phù hợp cho từng loại dự án.

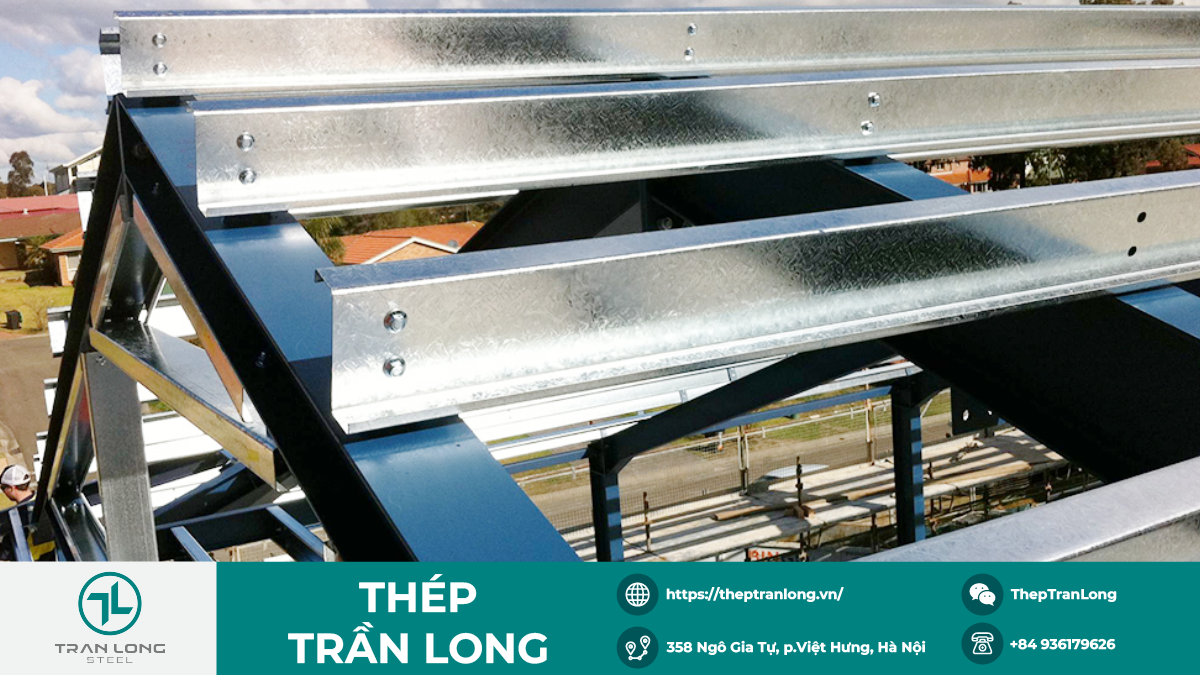

Xà gồ Z là gì?
Xà gồ Z là loại thép cán nguội có mặt cắt hình chữ Z, được thiết kế với hai cánh không bằng nhau giúp các thanh xà gồ có thể nối chồng (overlap) lên nhau một cách dễ dàng tại các điểm gối tựa.
Trong các công trình nhà thép tiền chế có bước cột lớn, xà gồ Z thường được ưu tiên nhờ khả năng tạo hệ dầm liên tục thông qua kỹ thuật nối chồng Z-overlap. Cấu tạo này giúp tăng độ cứng tổng thể và giảm độ võng hiệu quả hơn so với hệ xà gồ C nối đầu truyền thống.
Xà gồ Z có cấu tạo như thế nào?
Xà gồ chữ Z được nhận diện qua mặt cắt hình chữ Z đứng, bao gồm một phần thân (chiều cao) và hai cánh (cánh trên và cánh dưới) có kích thước lệch nhau một chút để phục vụ việc lồng ghép khi nối chồng.
Cấu tạo chi tiết của một thanh xà gồ Z tiêu chuẩn bao gồm:
- Chiều cao thân (H): Thường từ 100mm đến 300mm.
- Chiều rộng hai cánh (B1, B2): Thường lệch nhau khoảng 5-10mm (ví dụ 52mm và 58mm) để khi xoay ngược đầu, hai thanh xà gồ có thể khít vào nhau.
- Mép gấp (C): Giúp tăng độ cứng cho cánh xà gồ, ngăn ngừa hiện tượng xoắn cục bộ dưới tải trọng nặng.
Phân biệt hai loại phổ biến: Xà gồ Z đen và Xà gồ Z mạ kẽm
Dựa trên bề mặt và phương pháp xử lý chống ăn mòn, xà gồ Z được chia thành hai dòng sản phẩm chính với những đặc tính kỹ thuật riêng biệt.
- Xà gồ Z đen: Được cán từ thép cuộn cán nguội (CRC) chưa qua xử lý bề mặt. Loại này có giá thành rẻ nhưng dễ bị rỉ sét nếu không được sơn chống rỉ kỹ lưỡng. Thép Trần Long thường khuyến nghị khách hàng chỉ dùng loại này cho các công trình tạm hoặc trong môi trường khô ráo tuyệt đối.
- Xà gồ Z mạ kẽm: Đây là dòng sản phẩm phổ biến nhất cho nhà xưởng công nghiệp. Thép được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân giúp chống ăn mòn, chịu được tác động của thời tiết khắc nghiệt. Với lớp mạ phù hợp và điều kiện môi trường tiêu chuẩn, xà gồ Z mạ kẽm có thể duy trì khả năng chống ăn mòn trong thời gian dài mà không cần sơn bảo trì thường xuyên.

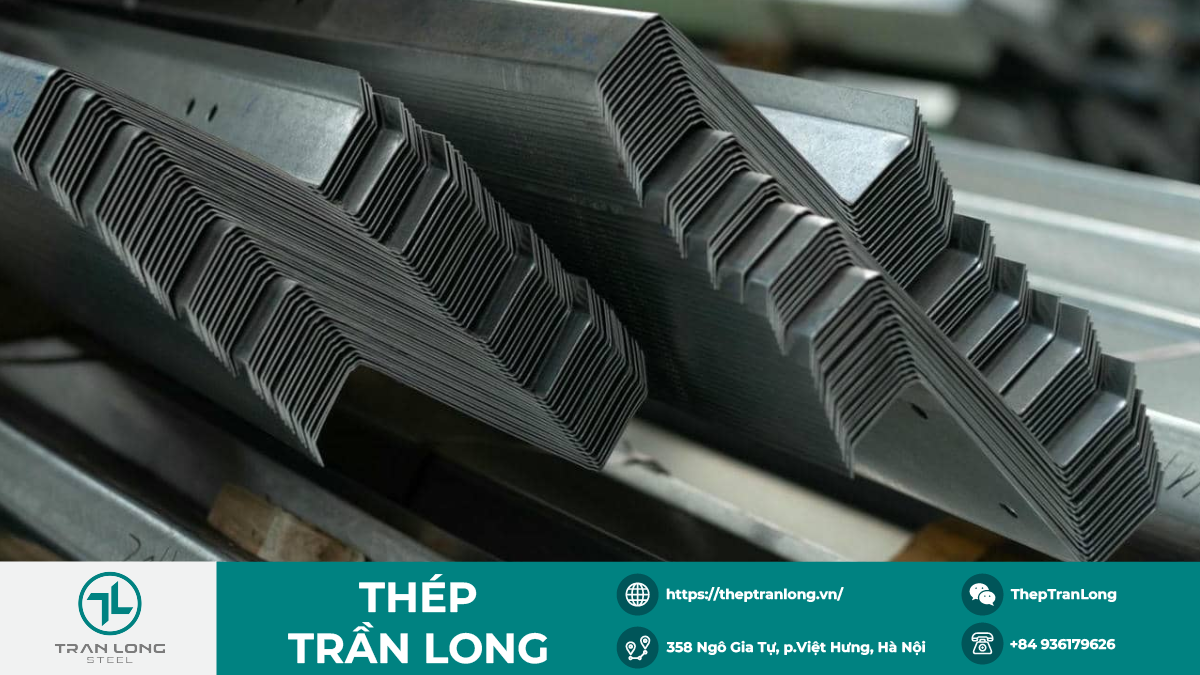

Xà gồ Z và xà gồ C khác nhau như thế nào?
Khác biệt lớn nhất giữa xà gồ Z và xà gồ C nằm ở khả năng nối chồng overlap. Xà gồ Z cho phép tạo hệ dầm liên tục, phù hợp với nhịp mái lớn và tải trọng cao, trong khi xà gồ C thường phù hợp với công trình nhỏ hoặc nhịp ngắn dưới 6m.
Nhiều chủ đầu tư thường băn khoăn nên chọn xà gồ C hay Z. Dưới đây là bảng so sánh trực diện giúp bạn đưa ra quyết định:
| Tiêu chí so sánh | Xà gồ C | Xà gồ Z |
|---|---|---|
| Khả năng nối chồng | Không thể nối chồng (chủ yếu nối đầu) | Có khả năng nối chồng Z-overlap |
| Nhịp kinh tế | Hiệu quả với nhịp < 6m | Tối ưu cho nhịp từ 6m – 12m |
| Khả năng chịu tải | Thấp hơn (hệ dầm đơn giản) | Cao hơn (hệ dầm liên tục) |
| Độ phức tạp thi công | Dễ lắp đặt, phụ kiện đơn giản | Yêu cầu kỹ thuật nối chồng chính xác |
Về khả năng chịu tải và độ võng: Phân tích cho mái nhịp lớn
Xà gồ Z có ưu thế vượt trội về khả năng kiểm soát độ võng nhờ vào đặc tính liên tục của nó. Khi hai thanh xà gồ được nối chồng tại vị trí gối tựa, độ dày tại điểm đó tăng gấp đôi, tạo ra một “nút thắt” cực kỳ chắc chắn.
Đối với các kho logistics hoặc nhà thép tiền chế quy mô lớn, việc sử dụng xà gồ Z giúp giảm số lượng vì kèo chính, từ đó tối ưu hóa không gian sử dụng bên dưới. Trong thực tế thiết kế, hệ xà gồ Z overlap thường cho khả năng kiểm soát độ võng tốt hơn so với hệ xà gồ C nối đầu trên cùng điều kiện tải trọng và bước cột.
Về phương án thi công và kỹ thuật nối chồng (Z-overlap) để tăng độ cứng
Kỹ thuật nối chồng xà gồ Z là yếu tố then chốt quyết định tính ổn định của hệ mái. Đoạn chồng nối thường chiếm khoảng 10-15% chiều dài nhịp và phải được cố định bằng các bulong cường độ cao.
Việc thực hiện nối chồng Z-overlap đúng kỹ thuật giúp biến các thanh xà gồ rời rạc thành một hệ dầm liên tục chạy dọc chiều dài nhà xưởng. Điều này không chỉ tăng khả năng chịu tải trọng đứng (trọng lượng mái tôn, tuyết, bụi bặm) mà còn tăng khả năng kháng chấn và chịu tải trọng gió cho toàn bộ kết cấu thép.
Tiêu chuẩn thiết kế và độ võng cho phép của xà gồ Z
Trong thiết kế kết cấu thép, xà gồ Z thường được tính toán theo các tiêu chuẩn như TCVN 5575, ASTM hoặc AS/NZS 4600 đối với thép tạo hình nguội.
Độ võng cho phép của xà gồ mái thường được kiểm soát theo giới hạn:
- L/150 với mái công nghiệp thông thường
- L/240 với công trình yêu cầu độ ổn định cao
Trong đó:
- L là chiều dài nhịp xà gồ.
- Độ võng phụ thuộc vào tải trọng mái, khoảng cách xà gồ, mác thép và chiều dày vật liệu.
Việc tính toán sai độ võng có thể gây đọng nước mái, rung động và giảm tuổi thọ tấm lợp.
Về chi phí vật tư và hiệu quả kinh tế tổng thể của dự án
Xét về đơn giá trên mỗi kg, xà gồ Z có thể cao hơn xà gồ C một chút do quy trình gia công phức tạp hơn (đột lỗ chồng, cánh lệch). Tuy nhiên, xét trên tổng mức đầu tư, xà gồ Z lại kinh tế hơn cho các công trình lớn.
Tại sao lại như vậy? Bởi vì khả năng chịu tải cao của xà gồ Z cho phép bạn nới rộng khoảng cách giữa các vì kèo. Ít vì kèo hơn đồng nghĩa với việc giảm đáng kể khối lượng thép hình (U, I, H, V) cho khung chính, giảm chi phí móng và giảm thời gian thi công lắp dựng.
Quy cách xà gồ Z phổ biến hiện nay
Quy cách xà gồ Z cực kỳ đa dạng để đáp ứng mọi yêu cầu thiết kế, từ các dòng nhỏ như xà gồ c120 (ít dùng cho Z) đến các dòng chịu lực nặng như Z300.
Kích thước xà gồ Z thường được ký hiệu theo định dạng: Z x Chiều cao x Chiều rộng cánh 1 x Chiều rộng cánh 2 x Độ dày. Ví dụ: Z200x52x58x2.0 có nghĩa là xà gồ cao 200mm, hai cánh rộng 52mm và 58mm, độ dày 2.0 ly.
Bảng tra quy cách, trọng lượng, độ dày phổ biến (Z150, Z200, Z250, Z300)
Dưới đây là bảng tra xà gồ Z cho các dòng thông dụng nhất tại thị trường Việt Nam năm 2026:
| Ký hiệu xà gồ Z | Chiều cao (H) | Chiều dày (t) | Trọng lượng (kg/m) |
|---|---|---|---|
| Xà gồ Z150 | 150 mm | 1.5 – 2.5 mm | 3.55 – 5.82 |
| Xà gồ Z200 | 200 mm | 1.8 – 3.0 mm | 5.21 – 8.54 |
| Xà gồ Z250 | 250 mm | 2.0 – 3.2 mm | 7.15 – 11.32 |
| Xà gồ Z300 | 300 mm | 2.0 – 3.2 mm | 8.45 – 13.50 |
Lưu ý: Trọng lượng thực tế có thể sai lệch nhẹ tùy theo tiêu chuẩn sản xuất của từng nhà máy.
Hướng dẫn đọc và hiểu các ký hiệu kỹ thuật trên xà gồ Z
Khi cầm một bản vẽ kỹ thuật hoặc phiếu xuất kho, bạn cần nắm rõ các ký hiệu để tránh nhầm lẫn. Các ký hiệu phổ biến bao gồm:
- H (Height): Chiều cao bụng xà gồ.
- B1, B2 (Flange): Độ rộng của hai cánh. Lưu ý B1 luôn khác B2 để phục vụ nối chồng.
- C (Lip): Chiều dài mép gấp (thường từ 15-25mm).
- t (Thickness): Độ dày của phôi thép.
- L (Length): Chiều dài thanh xà gồ (cắt theo yêu cầu, thường tối đa 12m để dễ vận chuyển).
Các tiêu chuẩn mác thép (G350-G450) áp dụng cho sản xuất xà gồ Z
Mác thép là yếu tố quyết định cường độ chịu lực của xà gồ. Hiện nay, xà gồ Z thường được sản xuất từ các mác thép cường độ cao để tối ưu trọng lượng.
- G350: Có giới hạn chảy tối thiểu là 350 MPa, phù hợp cho các công trình dân dụng và nhà xưởng vừa.
- G450/G550: Thép cường độ rất cao, cho phép xà gồ mỏng hơn nhưng vẫn chịu lực cực tốt. Thép Trần Long cung cấp đầy đủ chứng chỉ CO, CQ cho các dòng thép mác cao này, đảm bảo đúng tiêu chuẩn JIS G3302 hoặc ASTM A653.
Cách chọn xà gồ Z theo nhịp mái và tải trọng
| Nhịp mái | Quy cách thường dùng | Mác thép khuyến nghị | Ứng dụng |
|---|---|---|---|
| < 6m | Z150 | G350 | Nhà kho nhỏ |
| 6–8m | Z200 | G350–G450 | Nhà xưởng vừa |
| 8–10m | Z250 | G450 | Kho logistics |
| >10m | Z300 | G450–G550 | Nhà thép công nghiệp lớn |
Bảng trên chỉ mang tính tham khảo. Việc lựa chọn chính xác còn phụ thuộc vào tải trọng mái, tải trọng gió, hệ pin năng lượng mặt trời và khoảng cách vì kèo thực tế.

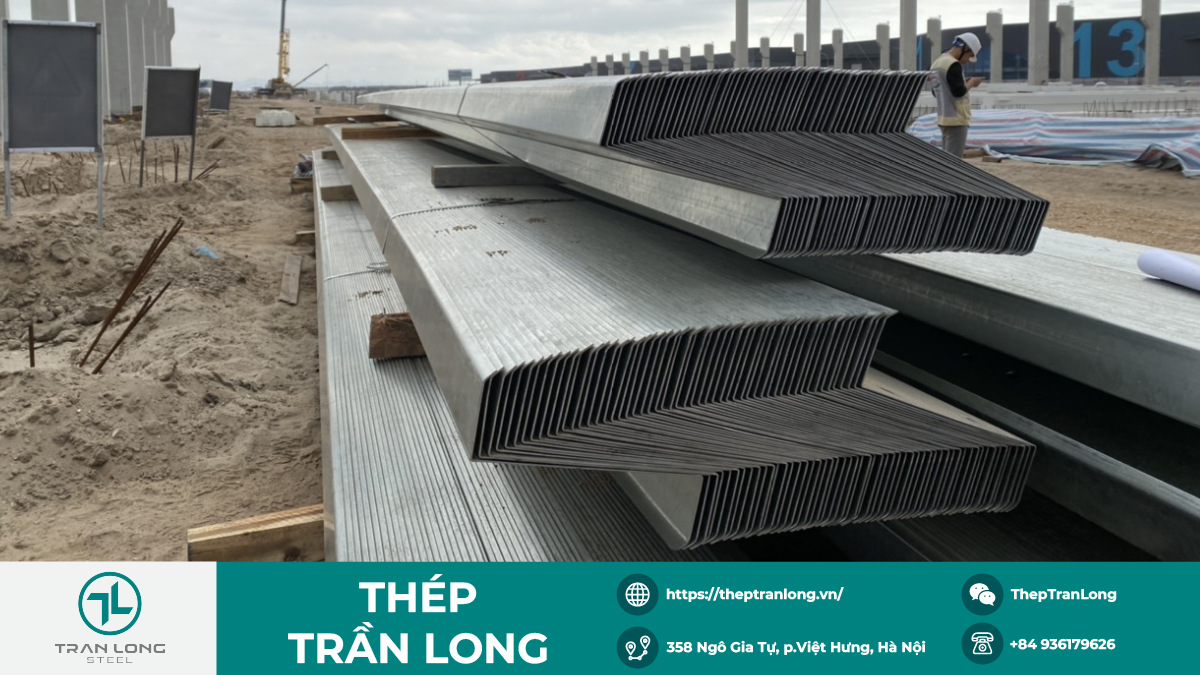

Ứng dụng thực tế của xà gồ Z trong các loại công trình
Nhờ cấu tạo đặc biệt, xà gồ Z không chỉ giới hạn ở việc làm giá đỡ mái tôn mà còn xuất hiện trong nhiều cấu kiện phức tạp khác của dự án.
Làm kết cấu dầm, vì kèo cho nhà xưởng công nghiệp, kho logistics
Trong các kho logistics hiện đại, nơi cần không gian rộng để xe nâng hoạt động, xà gồ Z là lựa chọn số 1. Chúng được sử dụng làm hệ xà gồ mái và xà gồ vách, giúp tạo nên một bộ khung cứng cáp, chịu được tải trọng gió lớn ở các khu vực trống trải.
Sử dụng trong các hệ thống nhà thép tiền chế quy mô lớn
Nhà thép tiền chế đòi hỏi sự chính xác tuyệt đối trong gia công xà gồ Z. Các lỗ đột để bắt bulong nối chồng và lỗ liên kết với bản mã vì kèo phải được thực hiện bằng máy CNC tự động. Điều này giúp quá trình lắp dựng tại công trường diễn ra nhanh chóng, giảm thiểu sai số kỹ thuật.
Ứng dụng trong kết cấu mái có tải trọng nặng (ví dụ: mái năng lượng mặt trời)
Xu hướng lắp đặt điện mặt trời áp mái đang bùng nổ. Tuy nhiên, hệ thống tấm pin và khung nhôm áp mái tạo thêm một tải trọng tĩnh đáng kể lên hệ xà gồ. Xà gồ Z200 hoặc Z250 với mác thép G450 thường được chúng tôi tư vấn cho các dự án này để đảm bảo hệ mái không bị biến dạng sau nhiều năm sử dụng.
4 Lỗi sai nghiêm trọng khi chọn và thi công xà gồ Z cần tránh
Dựa trên kinh nghiệm cung ứng thép cho hàng ngàn công trình, Thép Trần Long xin chỉ ra 4 lỗi sai phổ biến mà các nhà thầu và chủ đầu tư thường mắc phải.
Lỗi 1: Chỉ quan tâm độ dày (dem), bỏ qua mác thép (cường độ chịu lực)
Nhiều người lầm tưởng xà gồ càng dày thì càng khỏe. Thực tế, một thanh xà gồ Z mạ kẽm dày 2.0mm mác thép G450 có khả năng chịu lực vượt trội so với thanh dày 2.3mm nhưng mác thép chỉ đạt G300. Việc chọn sai mác thép có thể dẫn đến hiện tượng võng mái dù xà gồ trông rất “dày dạn”.
Lỗi 2: Tính toán sai độ võng cho phép, gây biến dạng kết cấu mái
Độ võng của xà gồ không chỉ phụ thuộc vào tải trọng mà còn phụ thuộc vào khoảng cách gối tựa (bước cột). Nếu kỹ sư thiết kế tính toán không kỹ hoặc nhà thầu tự ý nới rộng khoảng cách xà gồ để tiết kiệm chi phí, hệ mái sẽ bị võng, gây đọng nước mưa và dẫn đến thấm dột, rỉ sét mái tôn.
Lỗi 3: Thực hiện nối chồng xà gồ Z sai kỹ thuật, làm giảm khả năng liên kết
Lỗi này thường gặp do thợ thi công chủ quan. Đoạn nối chồng quá ngắn hoặc không bắt đủ số lượng bulong theo thiết kế sẽ khiến hệ xà gồ không còn là dầm liên tục. Khi đó, khả năng chịu lực tại vị trí nối bị giảm sút nghiêm trọng, tiềm ẩn nguy cơ đổ sập khi có bão lớn.
Lỗi 4: Chọn xà gồ đen cho môi trường yêu cầu chống ăn mòn cao
Tại các khu vực gần biển hoặc nhà máy hóa chất, việc sử dụng xà gồ Z đen (dù có sơn) là một sai lầm đắt giá. Hơi muối và hóa chất sẽ tấn công các vị trí mối hàn, lỗ đột và các khe hở, gây rỉ sét từ bên trong. Trong những môi trường này, Thép Trần Long luôn khuyến nghị sử dụng thép mạ kẽm nhúng nóng để bảo vệ công trình bền vững.
Các yếu tố chính quyết định báo giá xà gồ Z mới nhất 2026
Giá xà gồ Z không cố định mà biến động theo thị trường thép thế giới và các yêu cầu kỹ thuật riêng biệt của từng đơn hàng.
Ảnh hưởng từ giá thép cuộn cán nguội (CRC) và chi phí mạ kẽm
Phôi thép chiếm đến 80-85% giá thành xà gồ. Năm 2026, giá thép cuộn cán nguội chịu ảnh hưởng lớn từ chính sách thuế nhập khẩu và chi phí năng lượng. Bên cạnh đó, độ dày lớp mạ kẽm (ký hiệu Z12, Z18, Z27…) cũng quyết định giá bán. Lớp mạ càng dày, khả năng chống ăn mòn càng tốt nhưng chi phí sẽ cao hơn.
Yêu cầu về gia công đột lỗ theo bản vẽ kỹ thuật
Việc gia công xà gồ Z thường đi kèm với yêu cầu đột lỗ (lỗ tròn hoặc lỗ oval) để bắt bulong. Các loại xà gồ có hệ lỗ phức tạp, yêu cầu độ chính xác cao trên máy CNC sẽ có đơn giá gia công cao hơn so với các loại xà gồ trơn hoặc chỉ đột lỗ cơ bản.
Số lượng đặt hàng và yêu cầu về chứng chỉ chất lượng (CO/CQ)
Tại Thép Trần Long, chúng tôi luôn có chính sách giá ưu đãi cho các đơn hàng số lượng lớn cho dự án. Ngoài ra, các công trình yêu cầu khắt khe về hồ sơ pháp lý, cần đầy đủ chứng chỉ CO (chứng nhận xuất xứ), CQ (chứng nhận chất lượng) từ nhà máy sản xuất cũng là yếu tố ảnh hưởng đến báo giá cuối cùng.
Kết luận
Việc chọn đúng quy cách xà gồ Z cần dựa trên nhịp mái, tải trọng thiết kế, mác thép và môi trường sử dụng thực tế. Với các công trình nhà xưởng, kho logistics hoặc hệ mái điện mặt trời, việc tư vấn sai quy cách có thể làm tăng chi phí hoặc ảnh hưởng trực tiếp đến độ ổn định kết cấu.
Thép Trần Long cung cấp xà gồ Z đầy đủ CO-CQ, gia công theo bản vẽ kỹ thuật và hỗ trợ tư vấn lựa chọn quy cách phù hợp cho từng loại công trình. Bạn có thể liên hệ đội ngũ kỹ thuật để nhận báo giá và phương án vật tư tối ưu theo yêu cầu thực tế.
Câu Hỏi Thường Gặp
1. Xà gồ Z dùng cho nhịp bao nhiêu mét?
Xà gồ Z thường phù hợp với nhịp từ 6–12m tùy tải trọng mái, khoảng cách vì kèo và mác thép sử dụng.
2. Xà gồ Z hay C chịu lực tốt hơn?
Với cùng chiều dày và điều kiện tải, xà gồ Z thường có khả năng chịu tải và kiểm soát độ võng tốt hơn nhờ khả năng nối chồng overlap.
3. Có nên dùng xà gồ Z đen ngoài trời không?
Không nên dùng xà gồ Z đen cho môi trường ẩm hoặc gần biển nếu không có lớp bảo vệ chống ăn mòn phù hợp.
