Việc lựa chọn đúng kích thước thép hình chữ I ngay từ khâu thiết kế là yếu tố sống còn để đảm bảo an toàn kết cấu và tối ưu chi phí vật tư. Tại Thép Trần Long, chúng tôi hiểu rằng kỹ sư và nhà thầu cần những con số chính xác, nhanh chóng để phục vụ tính toán dầm sàn, cầu trục hay khung nhà xưởng. Dưới đây là bảng tra tham khảo về kích thước và trọng lượng thép I, kèm hướng dẫn phân biệt tiêu chuẩn kích thước, tiêu chuẩn vật liệu và các bước kiểm tra trước khi đặt hàng.

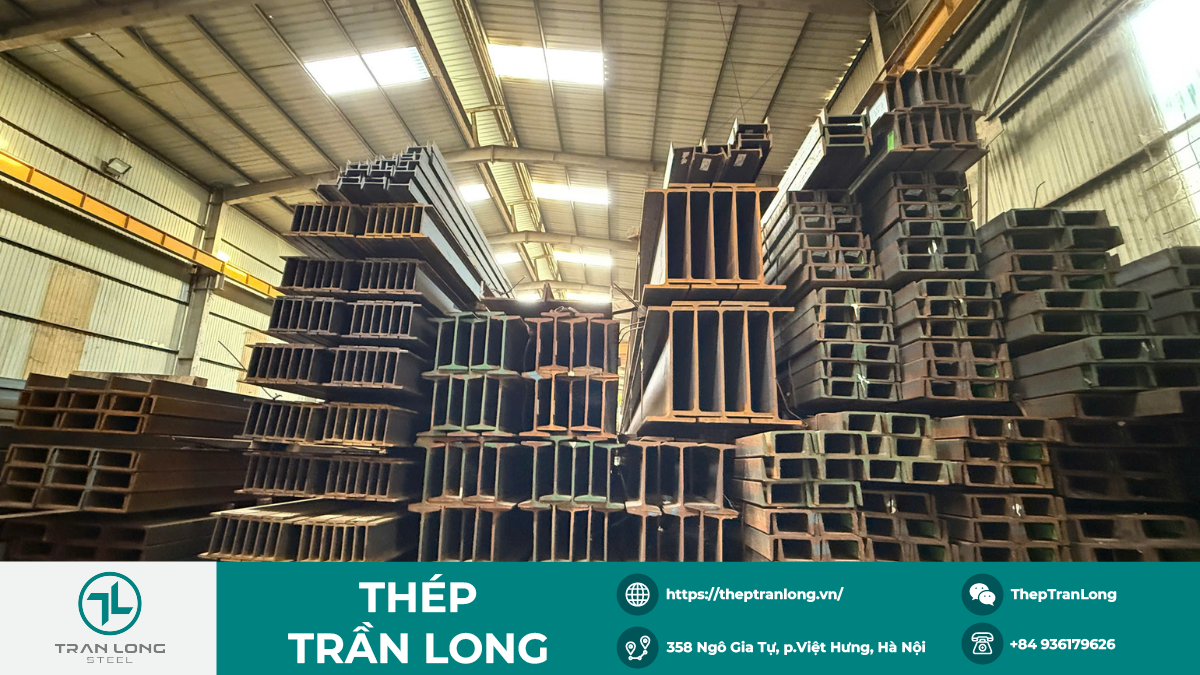

Kích thước thép hình chữ I tiêu chuẩn
Thép hình chữ I là loại thép cán nóng có tiết diện mặt cắt giống hình chữ “I” in hoa. Đặc điểm nhận dạng chính là chiều cao bụng (h) luôn lớn hơn chiều rộng cánh (b), cùng phần cánh thường có độ vát nhẹ (cánh côn) dày dần về phía bụng.
Nhờ cấu trúc này, thép I có khả năng chịu lực uốn theo phương thẳng đứng cực tốt, trở thành vật liệu xương sống cho dầm cầu trục, đường ray và khung kết cấu thép, cùng với đó trong xây dựng việc sử dụng thép chữ I cũng phải đảm bảo tiêu chuẩn kích thước. Dưới đây là bảng tra kích thước thép hình chữ I để tham khảo khi dự toán. Quy cách thực tế phải được đối chiếu với JIS G 3192 hoặc tiêu chuẩn kích thước được chỉ định, catalogue nhà máy và CO/CQ; JIS G 3101 chỉ dùng để xác định yêu cầu vật liệu như mác SS400.
Bảng tra kích thước thép I tham khảo (I100 đến I400)
Đây là các kích thước thông dụng nhất trong xây dựng dân dụng và nhà xưởng.
| Tên hàng | Kích thước (mm) (h x b x t1 x t2) |
Diện tích mặt cắt (cm²) |
Trọng lượng đơn vị (kg/m) |
Trọng lượng cây 6m (kg) |
Trọng lượng cây 12m (kg) |
|---|---|---|---|---|---|
| Thép I 100 | 100 x 50 x 5 x 7 | 12.15 | 9.46 | 56.76 | 113.52 |
| Thép I 120 | 120 x 58 x 5.1 x 7.7 | 15.69 | 12.30 | 73.80 | 147.60 |
| Thép I 150 | 150 x 75 x 5.5 x 9.5 | 21.83 | 17.10 | 102.60 | 205.20 |
| Thép I 175 | 175 x 90 x 5 x 8 | 26.65 | 20.90 | 125.40 | 250.80 |
| Thép I 198 | 198 x 99 x 4.5 x 7 | 23.18 | 18.20 | 109.20 | 218.40 |
| Thép I 200 | 200 x 100 x 5.5 x 8 | 27.16 | 21.30 | 127.80 | 255.60 |
| Thép I 248 | 248 x 124 x 5 x 8 | 38.07 | 29.89 | 179.34 | 358.68 |
| Thép I 250 | 250 x 125 x 6 x 9 | 37.66 | 29.60 | 177.60 | 355.20 |
| Thép I 298 | 298 x 149 x 5.5 x 8 | 49.37 | 38.76 | 232.56 | 465.12 |
| Thép I 300 | 300 x 150 x 6.5 x 9 | 48.30 | 38.10 | 228.60 | 457.20 |
| Thép I 350 | 350 x 150 x 6.5 x 9 | 52.68 | 41.40 | 248.40 | 496.80 |
| Thép I 400 | 400 x 150 x 8 x 13 | 68.39 | 53.70 | 322.20 | 644.40 |
(Lưu ý: Kích thước thép i 150, kích thước thép i 100 và kích thước thép i 200 là những từ khóa được tìm kiếm nhiều nhất do tính phổ biến của chúng trong các công trình nhỏ và vừa).
Bảng tra kích thước thép hình chữ I lớn (I450 đến I900)
Với các công trình cầu đường, nhà xưởng khẩu độ lớn, các loại thép I kích thước lớn (Heavy I-beams) được sử dụng.
| Tên hàng | Kích thước (mm) (h x b x t1 x t2) |
Trọng lượng đơn vị (kg/m) |
|---|---|---|
| Thép I 450 | 450 x 175 x 11 x 20 | 91.70 |
| Thép I 500 | 500 x 185 x 13 x 24 | 116.00 |
| Thép I 600 | 600 x 190 x 13 x 25 | 133.00 |
| Thép I 700 | 700 x 300 x 13 x 24 | 185.00 |
| Thép I 800 | 800 x 300 x 14 x 26 | 210.00 |
| Thép I 900 | 900 x 300 x 16 x 28 | 243.00 |
Công thức tính trọng lượng thép I (kg/m)
Nếu biết diện tích tiết diện A, khối lượng trên một mét được tính theo M = A × 0,785 khi A dùng đơn vị cm²; hoặc M = A × 0,00785 khi A dùng đơn vị mm².
Để kiểm tra gần đúng từ kích thước danh nghĩa của tiết diện I cánh song song, có thể dùng A ≈ 2 × b × tf + (h − 2tf) × tw. Công thức gần đúng chưa tính bán kính lượn và không thay thế bảng tiết diện của tiêu chuẩn hoặc catalogue nhà sản xuất.
- h: chiều cao tiết diện; b: chiều rộng cánh.
- tw: chiều dày bụng; tf: chiều dày cánh.
- Khối lượng cây: M (kg/m) × chiều dài thực tế (m).
Khi nghiệm thu, hãy đối chiếu catalogue và CO/CQ của đúng nhà máy, quy cách và lô hàng. Xem thêm bảng tra trọng lượng thép hình H, I, U, V.

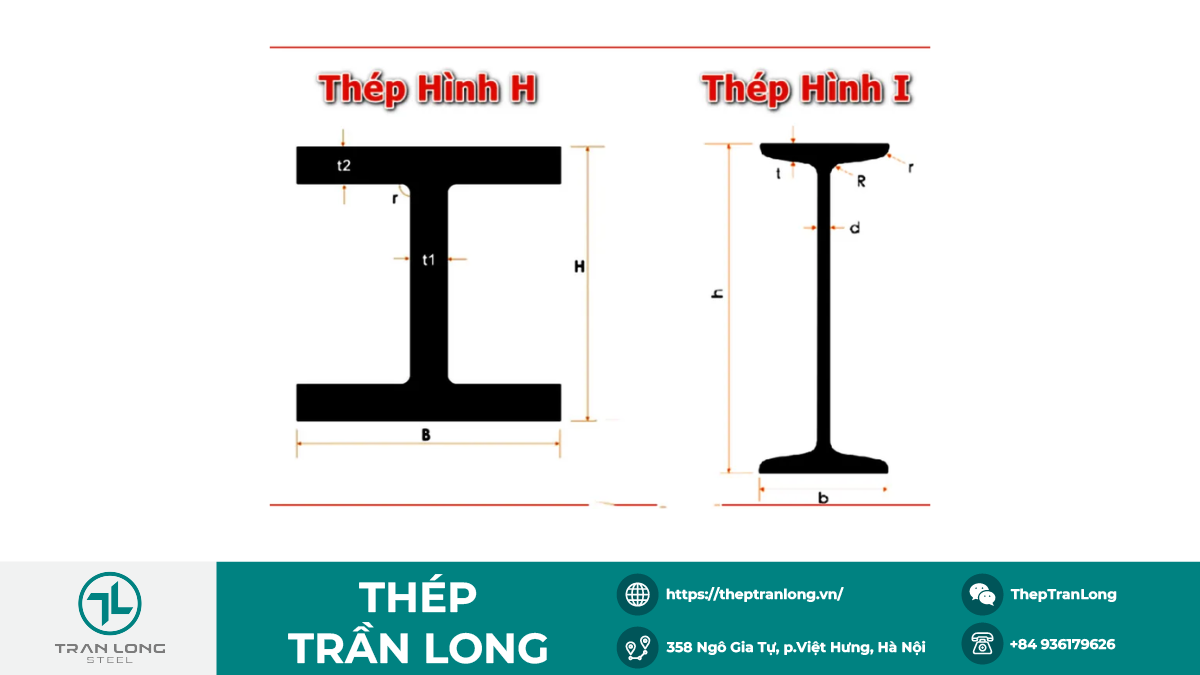

So sánh điểm khác biệt giữa thép I và thép H
Rất nhiều khách hàng tìm kiếm kích thước thép hình H nhưng thực tế lại đang cần thép I, hoặc ngược lại. Việc nhầm lẫn này dẫn đến sai lệch lớn trong tính toán cường độ chịu lực. Dưới đây là bảng so sánh giúp bạn phân biệt nhanh:
| Đặc điểm | Thép hình chữ I (I-beam) | Thép hình chữ H (H-beam) |
|---|---|---|
| Tiết diện | Chiều cao (h) > Chiều rộng (b). | Chiều cao (h) ≈ Chiều rộng (b) hoặc h > b nhưng b rộng hơn I. |
| Cấu tạo cánh | Cánh thường vát (côn), dày ở trong, mỏng dần ra mép. Các góc trong được bo tròn (bán kính lượn r). | Cánh song song, độ dày bằng nhau từ trong ra ngoài. |
| Khả năng chịu lực | Chịu lực tốt theo phương dọc (trục đứng), chịu lực ngang kém hơn. | Chịu lực cân bằng hơn, chịu lực ngang tốt hơn thép I. |
| Ứng dụng | Làm dầm uốn, đường ray, cẩu trục. | Làm cột, cọc nền móng, kết cấu nhà tiền chế khẩu độ lớn. |
| Nối ghép | Khó nối chồng do cánh vát. | Dễ nối chồng, gia công. |
Xem thêm: Thông số kỹ thuật thép hình H
Lưu ý từ Thép Trần Long: Nếu công trình của bạn yêu cầu chịu tải trọng ngang lớn hoặc làm cột trụ, hãy cân nhắc kỹ xem thiết kế đang yêu cầu dầm thép chữ i hay thép H để tránh mua sai vật tư.
Phân biệt tiêu chuẩn kích thước, mác thép và tiêu chuẩn thiết kế
Không nên dùng tên một tiêu chuẩn vật liệu để khẳng định kích thước của tiết diện. Hồ sơ mua hàng cần ghi riêng quy cách, mác thép, tiêu chuẩn kích thước/dung sai và các yêu cầu thử nghiệm.
JIS G 3192 và JIS G 3101 khác nhau thế nào?
- JIS G 3192 quy định về kích thước, khối lượng và dung sai của thép hình cán nóng.
- JIS G 3101 là tiêu chuẩn vật liệu thép cán dùng cho kết cấu thông dụng, trong đó có mác SS400.
Vì vậy, một sản phẩm ghi SS400 không tự động xác nhận toàn bộ kích thước trong bảng. Cần kiểm tra đồng thời tiêu chuẩn kích thước và catalogue nhà sản xuất.
ASTM A6/A6M và ASTM A36/A36M
- ASTM A6/A6M nêu các yêu cầu chung đối với thép hình kết cấu cán.
- ASTM A36/A36M quy định yêu cầu vật liệu cho thép kết cấu carbon.
Tiêu chuẩn Việt Nam cần đối chiếu
- TCVN 7571-16:2017: thép hình cán nóng, phần dành cho thép chữ I.
- TCVN 5575:2024: tiêu chuẩn thiết kế kết cấu thép; không phải bảng quy cách bán hàng.
Lưu ý: Bảng trên trang dùng để tra cứu và dự toán ban đầu. Kỹ sư thiết kế và bộ phận nghiệm thu phải đối chiếu hồ sơ thiết kế, tiêu chuẩn được chỉ định, catalogue nhà máy và CO/CQ của lô hàng.

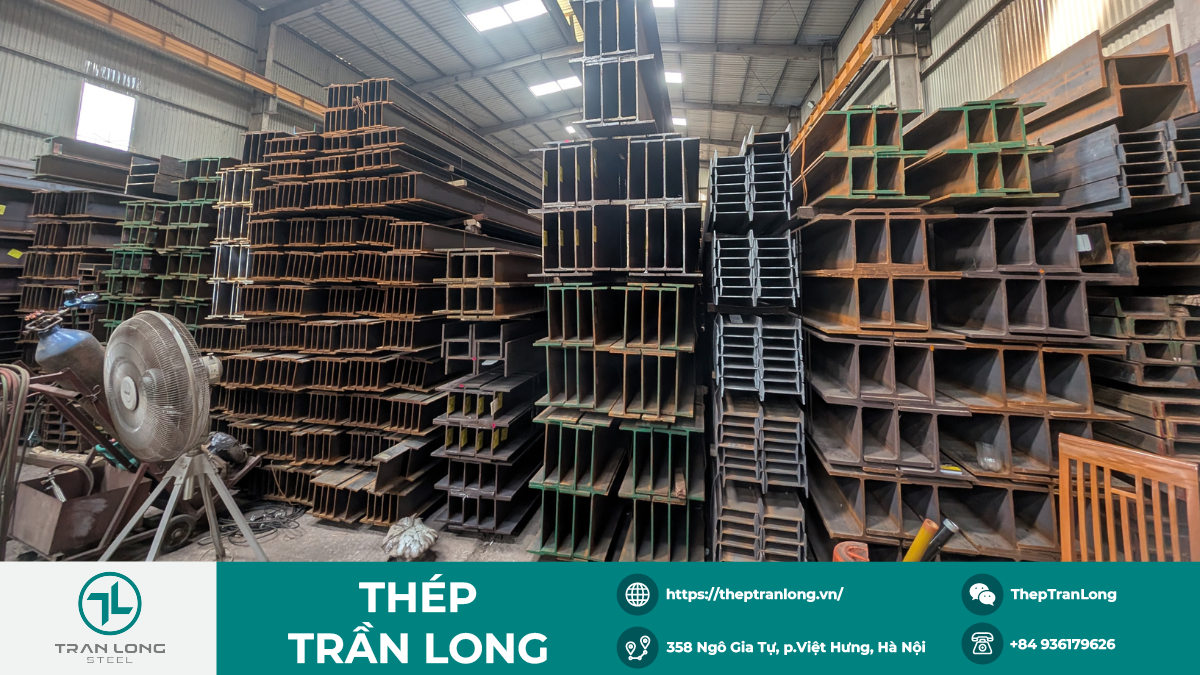

Hướng dẫn cách đọc thông số kỹ thuật thép hình chữ I
Để tra cứu bảng quy cách thép hình chữ I chính xác, kỹ sư và nhà thầu cần hiểu rõ ý nghĩa của từng ký hiệu trong bảng vẽ kỹ thuật.
Giải thích các ký hiệu: h, b, t1, t2
Một cây thép I tiêu chuẩn được mô tả bằng 4 thông số chính:
- h (Height): Chiều cao bụng (chiều cao tiết diện). Đây là thông số quan trọng nhất quyết định tên gọi (ví dụ: I200 có h=200mm).
- b (Width): Chiều rộng cánh.
- t1 (Web thickness): Độ dày bụng thép.
- t2 (Flange thickness): Độ dày cánh (thường đo ở vị trí trung bình do cánh thép I bị vát).
Ngoài ra còn có r (radius): Bán kính lượn ở góc giao giữa bụng và cánh, giúp giảm ứng suất cục bộ.
Ví dụ thực tế cách đọc thông số một cây thép I-200
Giả sử bạn gặp ký hiệu: I 200 x 100 x 5.5 x 8.
Cách đọc như sau:
- Đây là kích thước thép i 200.
- Chiều cao bụng (h) = 200 mm.
- Chiều rộng cánh (b) = 100 mm.
- Độ dày bụng (t1) = 5.5 mm.
- Độ dày trung bình của cánh (t2) = 8 mm.
- Chiều dài cây: Thông thường là 6m hoặc 12m.
Kinh nghiệm: Khi đi mua hàng, đừng chỉ hỏi “Thép I 200 giá bao nhiêu”, hãy hỏi rõ độ dày bụng và cánh. Vì cùng là I200 nhưng độ dày khác nhau sẽ dẫn đến trọng lượng thép hình chữ I khác nhau và giá thành chênh lệch đáng kể.
Những rủi ro và lỗi sai nghiêm trọng khi lựa chọn kích thước thép I
Là đơn vị cung ứng chuyên sâu, Thép Trần Long nhận thấy nhiều nhà thầu và đơn vị mua hàng thường mắc phải các lỗi sau, dẫn đến hậu quả nghiêm trọng về kinh tế và kỹ thuật.
Rủi ro khi chọn thép chỉ dựa vào kích thước mà bỏ qua mác thép (cường độ chịu lực)
Cùng một kích thước thép I 200, các mác thép khác nhau có yêu cầu cơ tính khác nhau; giá trị cụ thể còn phụ thuộc tiêu chuẩn, chiều dày và chứng chỉ của lô hàng.
Nếu thiết kế yêu cầu thép cường độ cao để chịu tải lớn mà bạn lại mua nhầm thép SS400 chỉ vì “thấy kích thước giống nhau”, công trình có nguy cơ bị võng hoặc sập khi chịu tải trọng thiết kế.
Nhầm lẫn giữa thép I đúc và thép I tổ hợp (thép hàn)
- Thép I đúc: Được cán nóng nguyên khối từ phôi thép, độ bền cao, không có đường hàn.
- Thép I tổ hợp (Welded Beam): Được hàn từ 3 tấm thép (1 bụng, 2 cánh).
Thép tổ hợp cho phép tùy biến kích thước linh hoạt (ví dụ I bụng cao nhưng cánh mỏng) mà thép đúc không có. Tuy nhiên, nếu dùng thép tổ hợp kém chất lượng (đường hàn không đạt chuẩn siêu âm), khả năng chịu lực sẽ kém xa thép đúc. Cần phân biệt rõ yêu cầu của kiến trúc sư trong bản vẽ là I đúc hay I tổ hợp.
Sai lầm trong việc tính toán dung sai trọng lượng cho phép khi nghiệm thu
Thép hình có giới hạn dung sai theo tiêu chuẩn kích thước áp dụng và thỏa thuận hợp đồng; không có một tỷ lệ chung phù hợp cho mọi quy cách và mọi nhà máy.
Nhiều đơn vị thu mua không nắm rõ quy định này, dẫn đến tranh cãi khi nghiệm thu thực tế (“tại sao thép I 200 lý thuyết 21.3kg/m mà cân lên chỉ được 20.5kg/m?”). Hiểu về dung sai giúp bạn tránh mua phải thép “âm” quá mức quy định (thép thiếu ly, thiếu ký nghiêm trọng) gây ảnh hưởng kết cấu.
Đảm bảo chọn đúng loại thép I phù hợp cho công trình của bạn
Để công trình đạt chất lượng tốt nhất, quy trình mua thép cần tuân thủ 3 bước:
- Xác định đúng thông số: Kích thước (h, b, t1, t2), chiều dài cây và đặc biệt là mác thép (SS400, A36, Q235B…).
- Yêu cầu chứng chỉ xuất xưởng (CO/CQ): Để chứng minh nguồn gốc và thông số kỹ thuật thực tế (thành phần hóa học, cơ tính).
- Tư vấn từ chuyên gia: Các đơn vị cung ứng chuyên nghiệp sẽ cảnh báo ngay nếu họ thấy sự bất hợp lý trong đơn hàng của bạn so với ứng dụng thực tế.
Tại Thép Trần Long, chúng tôi không chỉ bán thép, chúng tôi bán giải pháp an toàn. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ khách hàng tra cứu bảng tra thép hình chữ l, chữ I, chữ H và tư vấn chuyển đổi tương đương nếu loại thép bạn cần đang khan hiếm trên thị trường, đảm bảo tiến độ thi công không bị gián đoạn.
Nếu đã xác định đúng quy cách và cần kiểm tra tình trạng hàng, xem danh mục thép hình I và yêu cầu báo giá.
Kết luận
Việc hiểu rõ các tiêu chuẩn, biết cách đọc thông số thép i và tra cứu chính xác bảng quy cách thép hình chữ I là yếu tố then chốt để đảm bảo an toàn kết cấu, tối ưu hóa chi phí và tránh các rủi ro kỹ thuật không đáng có. Lựa chọn vật liệu đúng ngay từ khâu thiết kế và mua hàng sẽ quyết định đến sự bền vững lâu dài của mọi công trình, từ nhà xưởng công nghiệp đến các kết cấu dầm cầu.
Với kinh nghiệm cung ứng vật tư cho hàng trăm dự án, Thép Trần Long sẵn sàng tư vấn kỹ thuật chuyên sâu giúp bạn lựa chọn đúng kích thước thép hình chữ I và tiêu chuẩn phù hợp nhất. Liên hệ ngay với chúng tôi để nhận hỗ trợ và báo giá chính xác.
Cách đọc bảng kích thước và trọng lượng thép I
Một quy cách thép I thường được viết theo dạng H × B × t1 × t2: H là chiều cao tiết diện, B là bề rộng cánh, t1 là chiều dày bụng và t2 là chiều dày cánh. Khi đặt hàng cần ghi đủ bốn thông số, chiều dài cây, mác thép và tiêu chuẩn áp dụng; chỉ ghi “I200” có thể chưa đủ để xác định đúng khối lượng.
Quy trình tra nhanh cho dự toán và mua hàng
- Xác định đủ H, B, t1 và t2 trên bản vẽ hoặc hồ sơ thiết kế.
- Đối chiếu khối lượng kg/m trong bảng quy cách.
- Nhân kg/m với chiều dài cây và số lượng cần mua.
- Đối chiếu dung sai, mác thép và CO/CQ trước khi nghiệm thu.
Thép I và thép H có thể có chiều cao danh nghĩa gần nhau nhưng cấu tạo cánh và khối lượng không giống nhau. Nếu vật tư trên bản vẽ là thép H, hãy dùng bảng phân biệt thép H và thép I trước khi tra trọng lượng.
Để hiểu từng ký hiệu, xem hướng dẫn đọc quy cách thép I. Khi đã xác định đúng kích thước, bạn có thể kiểm tra các quy cách đang cung ứng tại danh mục thép hình I.
Cần đối chiếu khối lượng cho một đơn hàng? Hãy gửi Thép Trần Long chuỗi quy cách, chiều dài cây, số lượng và yêu cầu CO/CQ; đội ngũ phụ trách sẽ kiểm tra lại cách hiểu thông số trước khi lập báo giá.
Các con số trong bảng kích thước cho biết hình học và trọng lượng lý thuyết; để hiểu vì sao chiều cao bụng, bề rộng cánh và chiều dày ảnh hưởng đến vai trò của tiết diện, bạn có thể xem thêm cấu tạo và nguyên lý làm việc của thép hình I. Việc chọn tiết diện chịu lực cuối cùng vẫn cần bám theo hồ sơ thiết kế và kiểm tra của kỹ sư phụ trách.
