Việc lựa chọn sai loại thép hình hoặc nhầm lẫn mác thép không chỉ gây lãng phí ngân sách mà còn đe dọa trực tiếp đến an toàn kết cấu công trình. Bài viết này, Thép Trần Long sẽ cung cấp hệ thống kiến thức toàn diện về Thép hình là gì? Cùng với đó là cách phân loại thép H, I, U, V, L và các tiêu chuẩn kỹ thuật cốt lõi, giúp bạn đưa ra quyết định mua hàng chính xác, tối ưu chi phí và đảm bảo độ bền tuyệt đối.

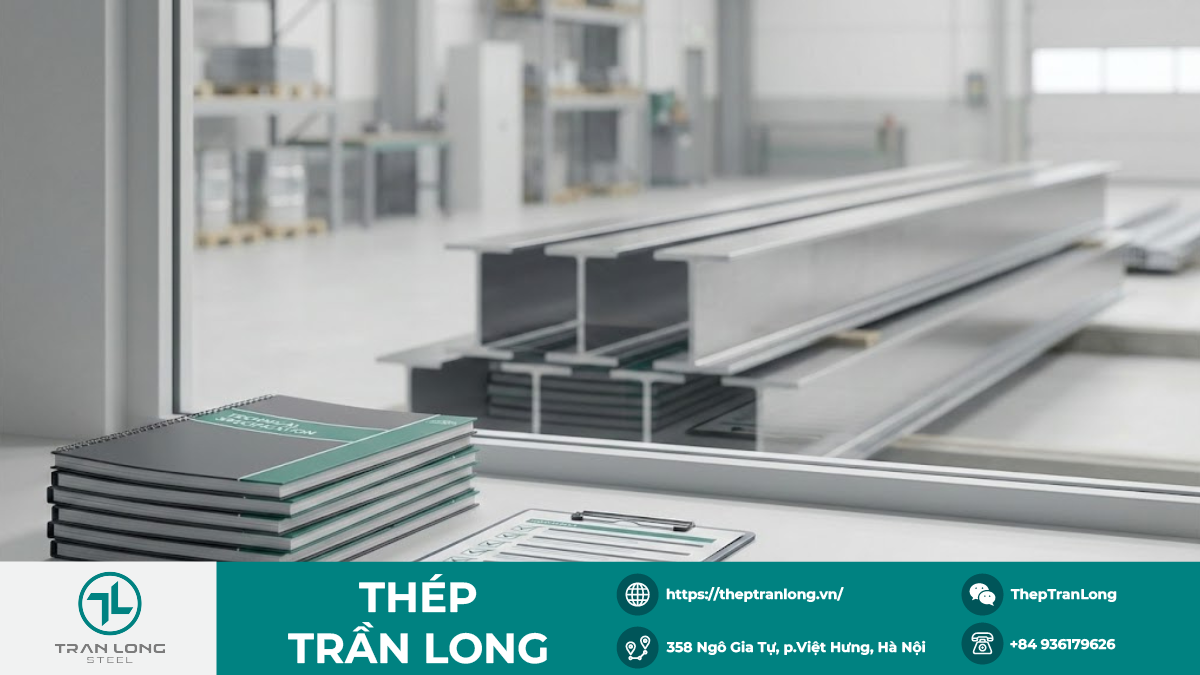

Thép hình là gì? Hiểu đúng bản chất để tránh nhầm lẫn
Thép hình (Structural Steel) là loại thép công nghiệp được sản xuất bằng quy trình cán nóng, tạo ra các thanh thép có tiết diện mặt cắt đặc thù (H, I, U, V, L). Tại Thép Trần Long, chúng tôi định nghĩa thép hình là “xương sống” của các công trình kết cấu thép tiền chế, cầu đường và cơ khí hạng nặng.
Quy trình sản xuất tiêu chuẩn
Để đạt được độ cứng và khả năng chịu lực vặn xoắn cực tốt, các sản phẩm tại Thép Trần Long đều trải qua quy trình nghiêm ngặt:
Xử lý quặng -> Tạo dòng thép nóng chảy -> Đúc tiếp nhiên liệu -> Cán nóng (Hot rolled) tạo hình.
Phân biệt thép hình cán nóng và thép hộp: Hai loại vật liệu hoàn toàn khác biệt
Rất nhiều khách hàng khi mới tiếp cận thường đặt câu hỏi: “Thép hộp có phải là thép hình không?”. Đây là sự nhầm lẫn phổ biến cần được làm rõ ngay.
Thép hộp không phải là thép hình theo quy chuẩn kết cấu nặng.
| Tiêu chí so sánh | Thép hình (Structural Steel) | Thép hộp (Steel Box/Tube) |
|---|---|---|
| Hình dáng | Mặt cắt hở (H, I, U, V), đặc, dày. | Mặt cắt kín (Vuông, Chữ nhật), rỗng ruột. |
| Công nghệ | Thường là cán nóng (Hot rolled). | Thường là cán nguội hoặc uốn từ thép băng rồi hàn. |
| Độ dày | Dày, từ 3mm đến hàng chục mm. | Mỏng hơn, thường dưới 5-6mm (trừ hộp cỡ lớn). |
| Ứng dụng | Kết cấu chịu lực chính: Dầm, cột, khung nhà xưởng lớn, cầu đường. | Kết cấu phụ, chịu lực nhẹ: Xà gồ, khung cửa, hàng rào, nội thất. |
| Khả năng chịu lực | Chịu tải trọng nặng, rung động lớn. | Chịu tải trọng tĩnh, nhẹ hơn. |
Tại Thép Trần Long, chúng tôi luôn tư vấn khách hàng phân biệt rõ hai loại này để tránh tình trạng dùng thép hộp cho kết cấu cần độ chịu lực của thép hình (gây sập, võng) hoặc ngược lại (gây lãng phí ngân sách).
Ưu và nhược điểm cốt lõi của thép hình
Ưu điểm lớn nhất của thép hình là khả năng chịu lực rung động mạnh và độ bền cao; nhược điểm là trọng lượng lớn và cần bảo vệ chống ăn mòn. Cụ thể như sau:
Ưu điểm:
- Độ bền và khả năng chịu lực: Nhờ thiết kế tiết diện, thép hình có mô-men quán tính lớn, giúp chống lại các lực uốn và xoắn tốt hơn thép tròn hay thép tấm đơn thuần.
- Liên kết linh hoạt: Dễ dàng thi công bằng các phương pháp hàn, bắt bu lông, đinh tán, tạo nên hệ khung cứng vững.
- Tuổi thọ cao: Đặc biệt là các dòng thép hình mạ kẽm nhúng nóng có thể chống chịu tốt với môi trường khắc nghiệt.
Nhược điểm:
- Trọng lượng nặng: Đòi hỏi thiết bị nâng hạ chuyên dụng khi thi công.
- Tính ăn mòn: Nếu là thép đen (chưa mạ), cần sơn phủ hoặc mạ kẽm để tránh gỉ sét theo thời gian.
Phân loại các loại thép hình phổ biến và ứng dụng đặc thù
Có 4 nhóm thép hình chủ đạo trong công nghiệp là Thép H, Thép I, Thép U (C), và Thép V (L), mỗi loại có thiết kế hình học riêng biệt để phục vụ các vị trí chịu lực khác nhau trong khung kết cấu.
Việc hiểu rõ “các loại thép hình” giúp kỹ sư tối ưu hóa vật liệu. Dưới đây là phân tích chi tiết từ kinh nghiệm cung ứng của Thép Trần Long:

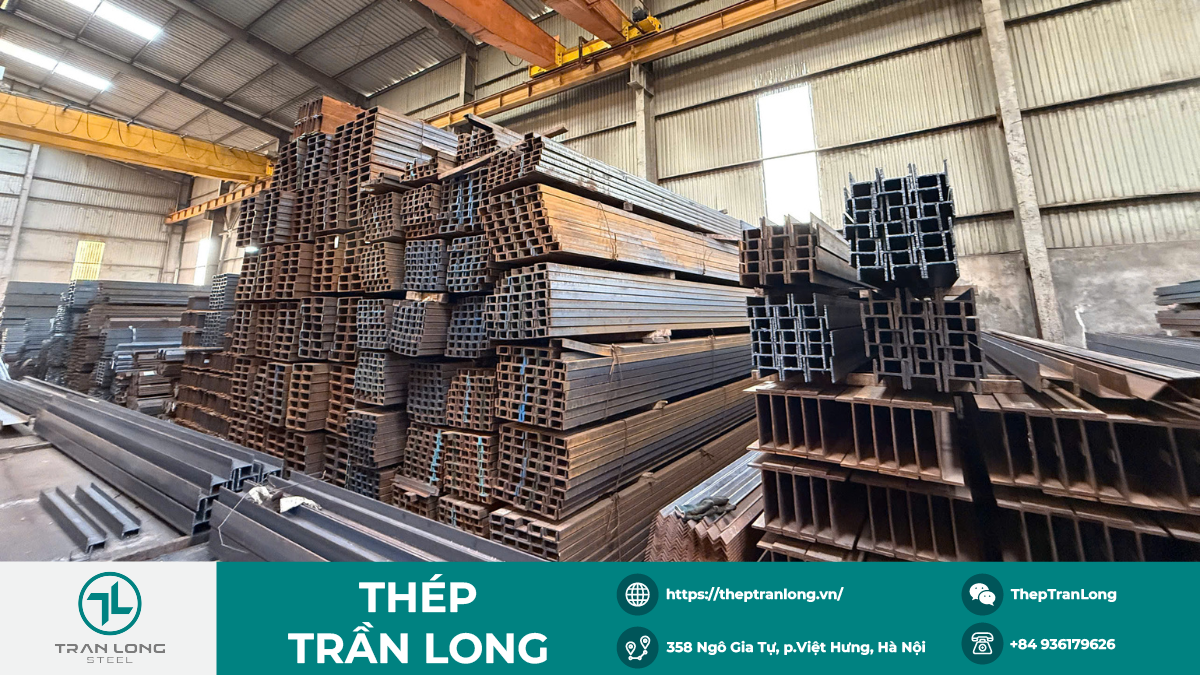

Thép hình chữ H: Nền tảng cho kết cấu cột và dầm chính
Thép hình chữ H là loại thép có tiết diện hình chữ H với độ cân bằng cao, chiều rộng cánh (flange) lớn, thường bằng hoặc gần bằng chiều cao bụng (web).
- Đặc điểm: Đây là loại thép có khả năng chịu áp lực lớn nhất trong các loại thép hình. Cấu trúc cân bằng giúp nó chịu lực an toàn theo cả phương đứng và phương ngang.
- Quy cách thép hình H: Thường có kích thước đa dạng từ H100 đến H900 (hoặc lớn hơn).
- Ứng dụng:
- Làm cột nhà xưởng, nhà tiền chế (nhờ khả năng chống uốn dọc trục tốt).
- Làm dầm chính cho các tòa nhà cao tầng.
- Cọc nền móng nhà xưởng.
- Lưu ý: Nhiều người nhầm thép H và thép I. Thép H có cánh rộng hơn và mặt trong của cánh song song với mặt ngoài, trong khi thép I thường có cánh hẹp và vát.

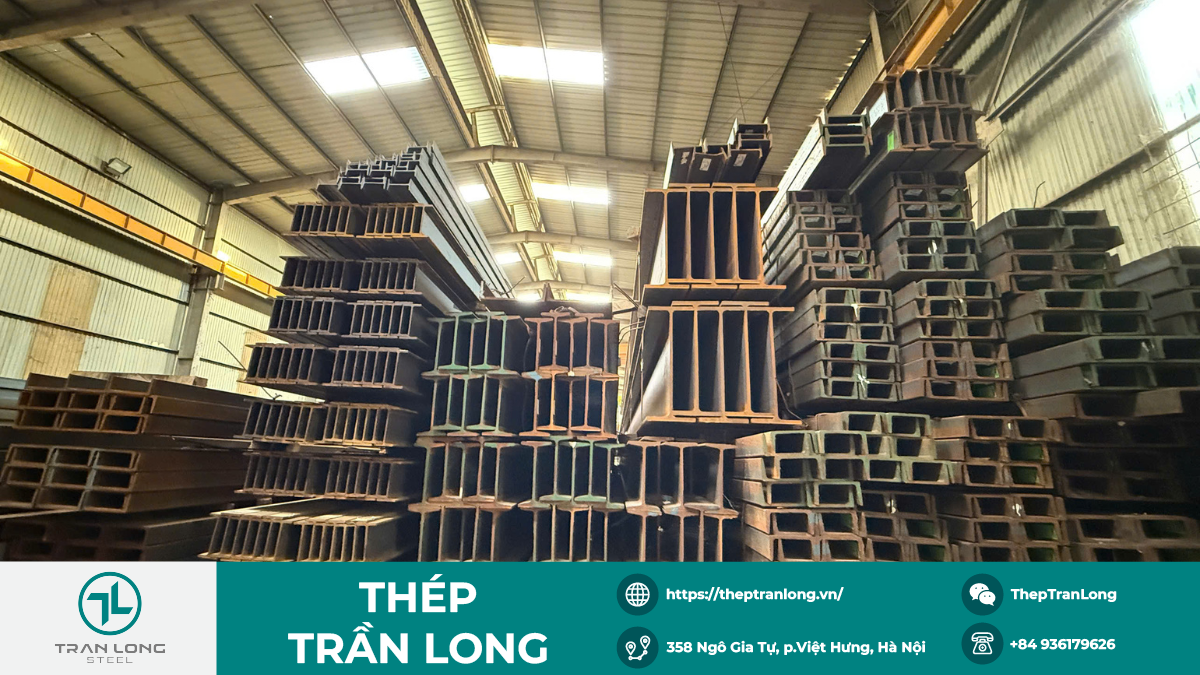

Thép hình chữ I: Giải pháp tối ưu cho hệ dầm phụ chịu uốn
Thép hình chữ I (hay dầm I) có hình dáng giống chữ I in hoa, với chiều cao bụng lớn hơn hẳn chiều rộng cánh, chuyên dùng để chịu tải trọng uốn.
- Đặc điểm: Cánh của thép I thường hẹp hơn thép H và mép trong của cánh thường có độ vát (tapered) khoảng 14%. Trọng lượng thép I thường nhẹ hơn thép H cùng chiều cao.
- Ứng dụng của thép hình I:
- Làm dầm (beam) chịu uốn ngang trong nhà xưởng.
- Đường ray cho cầu trục, pa lăng (do thiết kế cánh vát phù hợp với bánh xe).
- Làm cột cho các công trình chịu tải trọng nhỏ hơn.
- Thực tế: Trong bảng tra thép hình, thép I thường được ưu tiên cho các vị trí cần tiết kiệm trọng lượng nhưng vẫn đảm bảo độ cứng theo phương thẳng đứng.

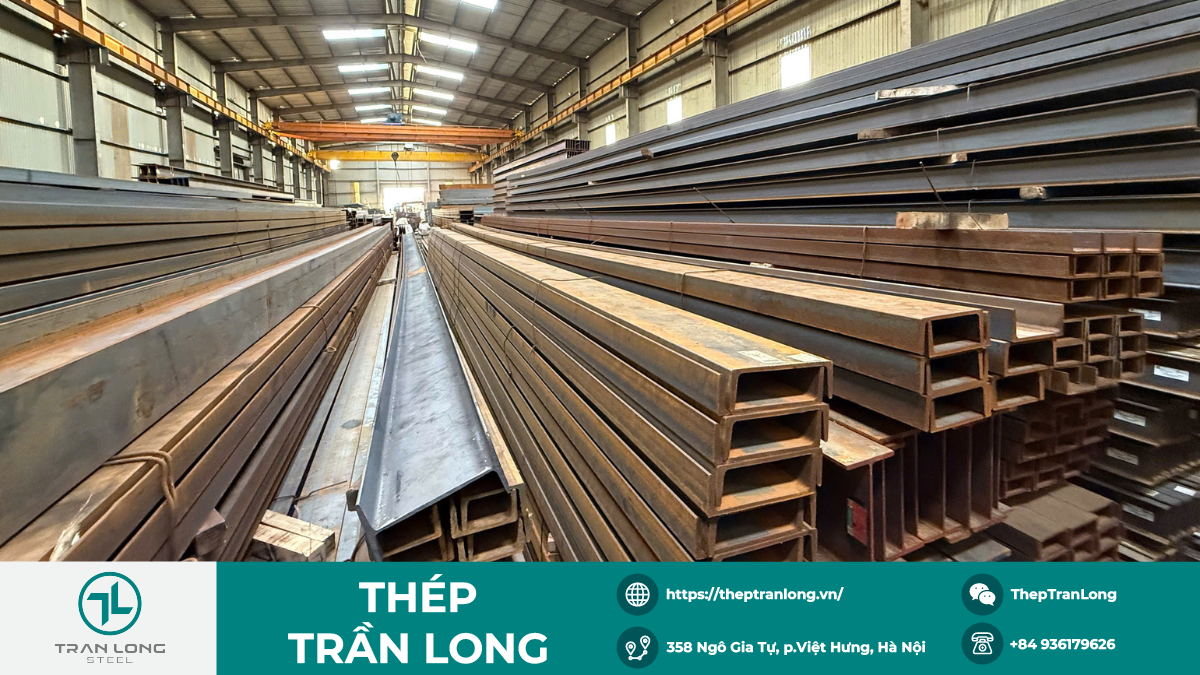

Thép hình chữ U: Dành cho kết cấu dầm bo, xà gồ và khung sườn
Thép hình chữ U (còn gọi là thép Channel) có mặt cắt hình chữ U hoặc chữ C, đặc trưng bởi khả năng chịu lực vặn xoắn ở mức trung bình nhưng chịu uốn tốt theo phương thẳng đứng.
- Đặc điểm: Một mặt phẳng lưng và hai cánh vươn ra. Có các loại U đúc (cán nóng) và U chấn (từ thép tấm).
- Ứng dụng:
- Làm xà gồ mái, xà gồ vách (thường dùng U chấn hoặc C).
- Làm dầm bo thềm, khung sườn xe tải, thùng xe.
- Làm thanh dàn cầu, cột điện cao thế.
- Trong cơ khí chế tạo: Khung máy móc, bàn nâng.

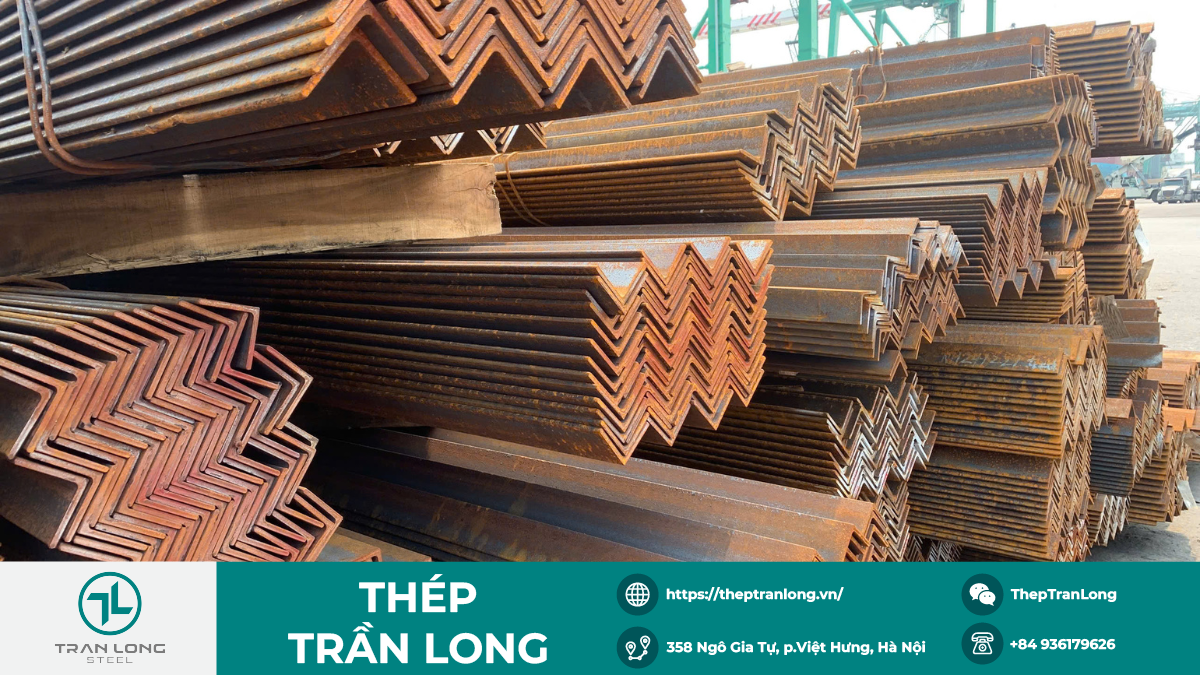

Thép góc L và V: Chuyên dụng cho thanh giằng, kết cấu phụ trợ
Thép hình chữ V (thép góc đều cạnh) và thép chữ L (thép góc lệch cạnh) là loại thép được gập thành góc 90 độ, đóng vai trò quan trọng trong việc liên kết và gia cường độ cứng.
- Đặc điểm: Rất cứng, bền và dễ gia công cắt hàn.
- Ứng dụng:
- Thanh giằng: Giằng cột, giằng mái để chống rung và ổn định khung nhà.
- Khung tháp viễn thông, cột điện đường dây tải điện (ứng dụng cực kỳ phổ biến của thép V mạ kẽm nhúng nóng).
- Làm lan can, cầu thang, khung kệ kho hàng.
Bảng so sánh nhanh ứng dụng các loại thép hình
Để giúp quý khách hàng dễ dàng hình dung, Thép Trần Long tổng hợp bảng so sánh sau:
| Loại thép | Hình dáng đặc trưng | Vị trí tối ưu nhất | Lưu ý khi chọn |
|---|---|---|---|
| Thép H | Cánh rộng, cân đối | Cột chịu nén, Cọc nền | Giá thành cao hơn thép I do nặng hơn. |
| Thép I | Bụng cao, cánh hẹp | Dầm chịu uốn, Ray cầu trục | Không dùng làm cột chịu tải trọng lệch tâm lớn. |
| Thép U | Hình chữ U/C | Dầm bo, Xà gồ, Khung xe | Chú ý độ dày bụng và cánh. |
| Thép V | Góc 90 độ | Thanh giằng, Khung tháp | Nên dùng loại mạ kẽm nếu ở ngoài trời. |
Các thông số kỹ thuật và tiêu chuẩn thép hình bắt buộc phải biết
Chất lượng thép hình được xác định bởi 3 yếu tố: Tiêu chuẩn sản xuất (ASTM, JIS, TCVN…), Mác thép (SS400, A36, Q235…) và Quy cách kích thước/trọng lượng.
Tại Thép Trần Long, chúng tôi luôn yêu cầu nhà máy cung cấp đầy đủ CO/CQ thể hiện các thông số này.
Các tiêu chuẩn sản xuất phổ biến tại Việt Nam: TCVN, JIS, ASTM, EN, GB
Thị trường Việt Nam hiện nay lưu hành thép hình từ nhiều nguồn: sản xuất trong nước (Posco, An Khánh, Thái Nguyên…) và nhập khẩu (Trung Quốc, Nhật, Hàn). Mỗi nguồn tuân theo tiêu chuẩn khác nhau:
- JIS (Nhật Bản): Phổ biến nhất là JIS G3101. Đây là tiêu chuẩn được ưa chuộng tại Việt Nam do sự cân bằng giữa chất lượng và giá thành.
- ASTM (Mỹ): Tiêu chuẩn ASTM A36 thường thấy ở các dự án FDI hoặc kết cấu yêu cầu kỹ thuật cao.
- TCVN (Việt Nam): TCVN 1651, TCVN 5709. Thường áp dụng cho các nhà máy thép trong nước.
- GB (Trung Quốc): Tiêu chuẩn GB/T 700. Thép nhập khẩu từ Trung Quốc chiếm thị phần lớn, cần kiểm tra kỹ mác thép tương đương.
- EN (Châu Âu): Ít phổ biến hơn, thường dùng cho các dự án đặc thù.
Giải mã các mác thép quan trọng: SS400, A36, CT3 và cách lựa chọn phù hợp
Mác thép quyết định độ cứng (giới hạn chảy) và độ bền kéo của thanh thép.
- SS400 (Theo JIS G3101): Mác thép phổ biến nhất (“thép hình SS400”). Độ bền kéo khoảng 400-510 MPa. Dễ hàn, dễ gia công, giá thành hợp lý. Phù hợp cho nhà xưởng thông thường, công trình dân dụng.
- A36 (Theo ASTM): Tương đương SS400 nhưng có yêu cầu khắt khe hơn về thành phần hóa học. Thường dùng cho các kết cấu chịu lực cao, công trình dầu khí, đóng tàu.
- Q235 / Q345 (Theo GB): Q235 tương đương SS400. Q345 là thép cường độ cao (tương đương mác SM490 của Nhật), dùng cho nhà cao tầng, cầu đường nhịp lớn.
- CT3 (Theo TCVN/GOST): Mác thép cũ của Nga/Việt Nam, hiện nay ít dùng trong các bản vẽ thiết kế mới nhưng vẫn quen thuộc với thợ gia công cơ khí nhỏ lẻ.
Lời khuyên từ Thép Trần Long: Đừng chỉ mua “thép hình”. Hãy yêu cầu người bán xác nhận mác thép. Dùng SS400 cho công trình cần Q345 có thể gây sập đổ do thiếu khả năng chịu lực.
Hướng dẫn đọc và tra cứu bảng quy cách thép hình (trọng lượng, kích thước)
Ký hiệu thép hình thường được viết theo dạng: Tên – Chiều cao (H) x Chiều rộng cánh (B) x Độ dày bụng (t1) x Độ dày cánh (t2).
- Ví dụ: Thép H 300 x 300 x 10 x 15
- H = 300mm (Chiều cao thân)
- B = 300mm (Chiều rộng cánh)
- t1 = 10mm (Độ dày bụng)
- t2 = 15mm (Độ dày cánh)
Việc tra cứu bảng tra thép hình hoặc trọng lượng thép hình là bước bắt buộc để tính toán chi phí vận chuyển và tải trọng lên móng.
- Trọng lượng riêng của thép thường lấy là $7.85 g/cm^3$.
- Công thức tính nhanh (tham khảo): Khối lượng = Diện tích mặt cắt $\times$ Chiều dài $\times$ 7.85.

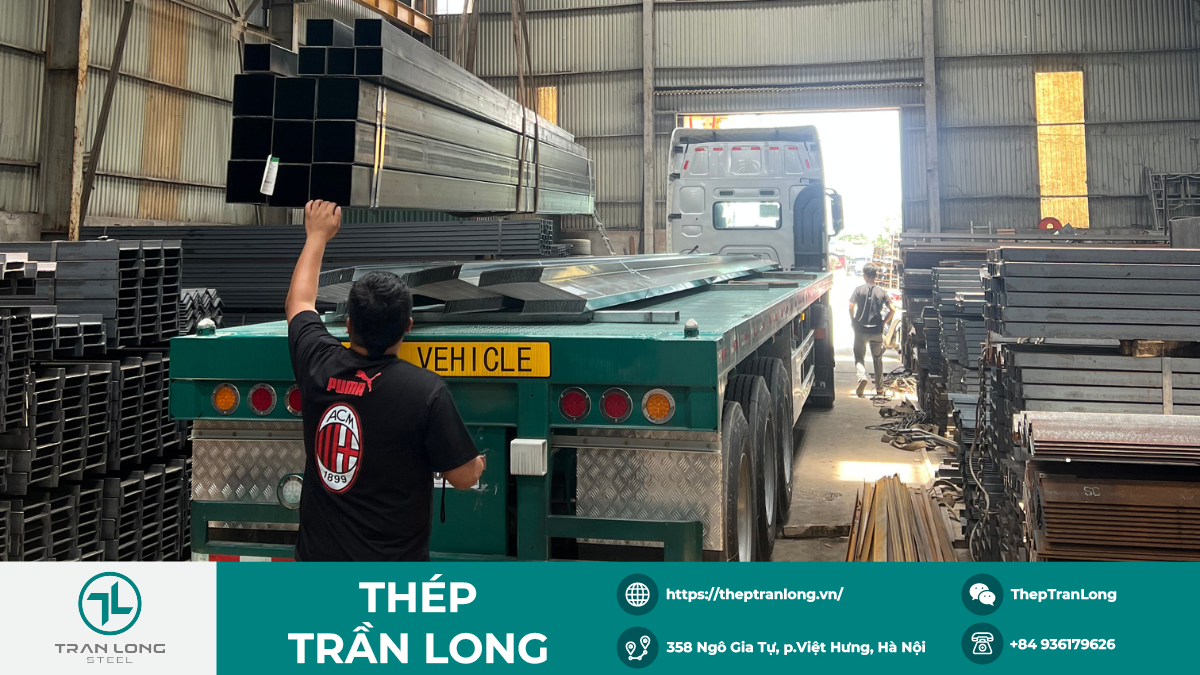

3 Sai lầm nghiêm trọng khi lựa chọn thép hình và hậu quả
3 sai lầm phổ biến nhất là chọn sai mác thép dẫn đến yếu kết cấu, nhầm lẫn công năng giữa thép H và I, và bỏ qua việc kiểm tra chứng chỉ CO/CQ dẫn đến mua phải thép âm (thiếu ly).
Trong quá trình tư vấn cho hàng trăm dự án, Thép Trần Long nhận thấy nhiều khách hàng gặp phải các lỗi sau:
Sai lầm 1: Chỉ tập trung vào kích thước, bỏ qua mác thép và tiêu chuẩn xuất xứ
Nhiều chủ thầu chỉ đặt hàng: “Cho tôi 10 cây H200”. Điều này rất rủi ro. Một cây H200 mác SS400 có khả năng chịu lực thấp hơn nhiều so với H200 mác SM490 hoặc Q345.
- Hậu quả: Công trình bị võng, nứt gãy khi chịu tải trọng thiết kế, dù kích thước thép vẫn đúng.
Sai lầm 2: Sử dụng thép hình cho ứng dụng không phù hợp (ví dụ: dùng thép I thay thép H)
Vì thép I thường rẻ hơn và nhẹ hơn thép H cùng chiều cao, một số đơn vị thi công tự ý thay đổi để tiết kiệm chi phí làm cột.
- Hậu quả: Thép I có cánh hẹp, khả năng chống uốn theo phương ngang (trục yếu) rất kém. Khi làm cột, nó dễ bị mất ổn định (buckling) gây sập cục bộ.
Sai lầm 3: Thiếu kiểm tra chứng chỉ chất lượng (CO/CQ) từ nhà cung cấp
Thị trường có nhiều loại “thép âm” (thép thiếu ly), ví dụ danh nghĩa dày 5mm nhưng thực tế chỉ 4.2mm.
- Hậu quả: Nghiệm thu công trình không đạt, bị chủ đầu tư phạt, hoặc tệ hơn là ảnh hưởng đến tuổi thọ công trình. Tại Thép Trần Long, chúng tôi cam kết cung cấp thép đúng ly, đúng quy cách (dung sai theo tiêu chuẩn cho phép) kèm đầy đủ giấy tờ nhà máy.
Câu hỏi liên quan đến Thép hình
1. Mác thép SS400 và A36 khác nhau như thế nào?
Cả hai đều là mác thép cacbon thấp phổ biến:
- SS400 (Tiêu chuẩn JIS – Nhật): Phổ biến nhất, giá thành tốt, dễ hàn, phù hợp cho nhà xưởng dân dụng.
- A36 (Tiêu chuẩn ASTM – Mỹ): Có yêu cầu khắt khe hơn về thành phần hóa học, thường được chỉ định cho các công trình trọng điểm, đóng tàu hoặc dầu khí.
2. Làm thế nào để phân biệt nhanh giữa thép H và thép I?
Dựa vào hình dáng và tỉ lệ:
- Thép H: Cánh rộng, chiều rộng cánh xấp xỉ bằng chiều cao bụng, cấu trúc cân xứng để làm cột chịu lực nén.
- Thép I: Cánh hẹp, chiều cao bụng lớn hơn hẳn chiều rộng cánh, mép trong cánh hơi vát, chuyên dùng làm dầm chịu lực uốn ngang.
Kết luận
Việc lựa chọn chính xác loại thép hình, đúng mác thép và tiêu chuẩn là nền tảng cho sự an toàn và hiệu quả kinh tế của mọi công trình. Hiểu sai một thông số nhỏ về kích thước hay mác thép có thể dẫn đến những rủi ro không đáng có về kết cấu và tuổi thọ dự án. Đây không chỉ là việc mua bán vật tư, mà là một quyết định kỹ thuật đòi hỏi sự am hiểu sâu sắc và một đối tác cung ứng đáng tin cậy.
Hy vọng bài viết đã giúp bạn trả lời câu hỏi “thép hình là gì” và nắm vững các kiến thức nền tảng.
Với kinh nghiệm cung ứng thép hình cho hàng trăm dự án nhà xưởng, kết cấu thép và cơ khí chế tạo, Thép Trần Long có đủ năng lực tư vấn giải pháp vật liệu phù hợp nhất với yêu cầu kỹ thuật của bạn. Chúng tôi không chỉ bán thép, chúng tôi bán sự an tâm cho công trình. Liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay để được hỗ trợ và nhận báo giá chính xác nhất.
