Việc chọn sai tiêu chuẩn thép hình I, nhầm lẫn mác thép hoặc tính toán sai thông số quy cách là nguyên nhân trực tiếp dẫn đến hiện tượng võng, nứt dầm hoặc lãng phí chi phí vật tư. Bài viết này Thép Trần Long sẽ hướng dẫn chi tiết cách tra cứu 5 tiêu chuẩn thép hình I phổ biến nhất, giúp kỹ sư và chủ thầu lựa chọn chính xác cho từng loại kết cấu công trình.
Thép Hình I Là Gì? Định Nghĩa Kỹ Thuật Và Bản Chất Chịu Lực Thực Tế
Thép hình I (hay dầm I) là loại thép kết cấu có mặt cắt ngang giống hệt chữ “I” in hoa, được thiết kế chuyên biệt để chịu lực uốn theo phương thẳng đứng. Đặc điểm nhận diện cốt lõi của tiêu chuẩn I-beam là phần cánh (flanges) hẹp hơn đáng kể so với chiều cao của bụng (web). Cấu trúc này giúp tối ưu hóa khả năng chịu tải trọng uốn trong khi vẫn giữ trọng lượng ở mức hợp lý, khiến nó trở thành vật liệu không thể thiếu trong xây dựng dầm sàn và kết cấu nhịp vừa và nhỏ.
Cấu tạo mặt cắt ngang của thép I: Phân biệt độ dày bụng và độ dày cánh
Mặt cắt ngang của thép hình I bao gồm hai thành phần chính với vai trò chịu lực riêng biệt:
- Bụng thép (Web): Là phần tấm thép thẳng đứng ở giữa, có chức năng chính là kháng lại các lực cắt. Độ dày bụng (ký hiệu là t1) là một thông số quan trọng quyết định khả năng chống biến dạng của dầm khi chịu tải.
- Cánh thép (Flange): Là hai tấm thép nằm ngang ở trên và dưới, có nhiệm vụ chính là chịu các mô men uốn, lực nén và kéo. Độ dày cánh (ký hiệu là t2) lớn hơn độ dày bụng, giúp tăng cường độ cứng và mô men quán tính cho dầm.
Việc phân biệt rõ ràng hai bộ phận này là cực kỳ quan trọng khi đọc bản vẽ kỹ thuật và kiểm tra hàng hóa thực tế tại công trường.
Ứng dụng chịu tải uốn đặc trưng của tiêu chuẩn I-beam trong kết cấu công nghiệp
Nhờ cấu tạo chuyên biệt, thép hình I là lựa chọn hàng đầu cho các kết cấu chịu uốn theo một phương xác định. Các ứng dụng phổ biến bao gồm:
- Hệ dầm sàn trong các tòa nhà dân dụng và công nghiệp.
- Kết cấu dầm phụ, xà gồ mái cho nhà xưởng, nhà kho.
- Dầm cầu trục trong các nhà máy sản xuất.
- Khung gầm xe tải, toa xe lửa và các ứng dụng cơ khí chế tạo khác.
Bảng Tra Quy Cách Kích Thước Và Thông Số Thép Hình I Chuẩn
Để đảm bảo tính chính xác và an toàn cho công trình, việc tra cứu bảng quy cách thép hình I là bước không thể bỏ qua. Bảng tra cung cấp đầy đủ các thông số kỹ thuật cần thiết cho việc thiết kế, bóc tách khối lượng và giám sát thi công.

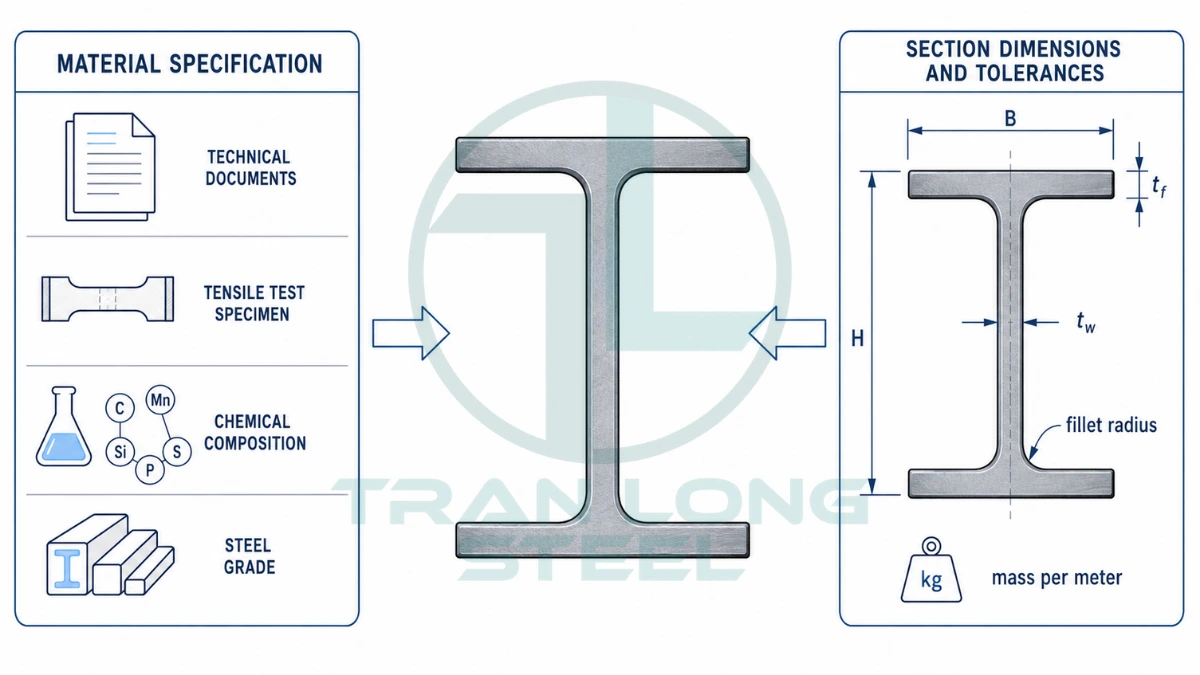

Kích thước thép hình i và cách xác định thông số mặt cắt ngang, bán kính lượn góc
Một cây thép I tiêu chuẩn được xác định bởi các kích thước hình học sau:
- H (Height): Chiều cao của bụng thép.
- B (Width): Chiều rộng của cánh thép.
- t1 (Web thickness): Độ dày bụng thép.
- t2 (Flange thickness): Độ dày cánh thép.
- r (Root radius): Bán kính lượn góc ở giao điểm giữa bụng và cánh.
Các thông số này quyết định trực tiếp đến các đặc trưng hình học như diện tích mặt cắt ngang, mô men quán tính và khả năng chịu lực của dầm.
Bảng tra thép hình i về trọng lượng và mô men quán tính chi tiết
Dưới đây là bảng tra cứu nhanh một số quy cách thép hình I thông dụng theo tiêu chuẩn, bao gồm trọng lượng và các đặc trưng hình học quan trọng.
| Ký hiệu | Kích thước (mm) (H x B) | Độ dày (mm) (t1 x t2) | Trọng lượng (kg/m) |
|---|---|---|---|
| I100 | 100 x 55 | 4.5 x – | 9.46 |
| I120 | 120 x 64 | 4.8 x – | 11.5 |
| I150 | 150 x 75 | 5.0 x 7.0 | 14.0 |
| I200 | 200 x 100 | 5.5 x 8.0 | 21.3 |
| I250 | 250 x 125 | 6.0 x 9.0 | 29.6 |
| I300 | 300 x 150 | 6.5 x 9.0 | 36.7 |
Lưu ý: Bảng tra chỉ mang tính tham khảo. Để có thông số chính xác tuyệt đối phục vụ thiết kế, kỹ sư cần tra cứu theo đúng tiêu chuẩn sản xuất (JIS, ASTM, TCVN) do nhà cung cấp công bố.
Công thức tính trọng lượng thép i chính xác cho kỹ sư giám sát
Trong trường hợp không có sẵn bảng tra, kỹ sư có thể sử dụng công thức tính trọng lượng thép I để kiểm tra và đối chiếu khối lượng vật tư tại công trường.
Trọng lượng (kg/m) = 0.00785 x Diện tích mặt cắt ngang (mm²)
Trong đó, diện tích mặt cắt ngang (A) được tính gần đúng bằng công thức:
A (mm²) ≈ B * t2 * 2 + (H – 2*t2) * t1
Công thức này giúp ước tính nhanh khối lượng, hỗ trợ kiểm soát chi phí và đảm bảo nhà thầu giao đúng, đủ số lượng thép đã đặt hàng.

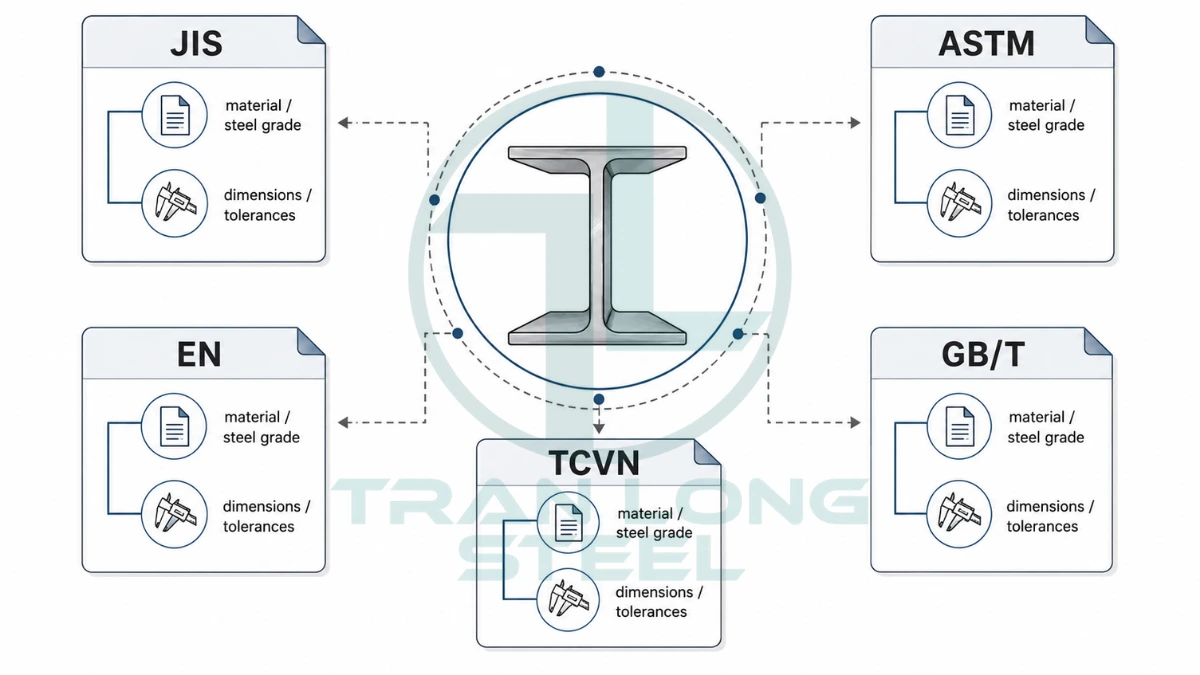

5 Tiêu Chuẩn Thép Hình I Phổ Biến Nhất Trong Xây Dựng Và Công Nghiệp
Trên thị trường Việt Nam hiện nay, thép hình I được nhập khẩu và sản xuất theo nhiều hệ tiêu chuẩn khác nhau. Việc nắm rõ đặc điểm của từng tiêu chuẩn giúp kỹ sư và chủ đầu tư lựa chọn đúng loại vật liệu phù hợp với yêu cầu kỹ thuật và ngân sách.
Tiêu chuẩn JIS G3101 (Nhật Bản) – Mác thép SS400 thông dụng
Đây là một trong những tiêu chuẩn phổ biến nhất cho thép kết cấu tại châu Á và Việt Nam.
- Mác thép đặc trưng: SS400.
- Đặc điểm: “SS” là viết tắt của “Structural Steel” (Thép kết cấu), và “400” thể hiện giới hạn bền kéo tối thiểu là 400 MPa. Thép SS400 có độ bền vừa phải, tính công nghệ tốt (dễ hàn, cắt, gia công) và giá thành hợp lý.
- Ứng dụng: Được sử dụng cực kỳ rộng rãi trong xây dựng nhà xưởng, kết cấu máy móc, dầm sàn, và các chi tiết không yêu cầu cường độ chịu lực quá cao.
Tiêu chuẩn ASTM A36 (Mỹ) – Đảm bảo cường độ chịu lực tối ưu
ASTM A36 là tiêu chuẩn của Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ, được công nhận rộng rãi trên toàn cầu, đặc biệt trong các dự án có yếu tố quốc tế.
- Mác thép đặc trưng: A36.
- Đặc điểm: Ký hiệu “36” chỉ giới hạn chảy tối thiểu là 36 ksi (khoảng 250 MPa). Tiêu chuẩn ASTM A36 kiểm soát chặt chẽ hơn về thành phần hóa học và cơ tính so với nhiều tiêu chuẩn khác, đảm bảo độ ổn định và tin cậy cao.
- Ứng dụng: Thường được chỉ định trong các công trình yêu cầu tính toán kết cấu nghiêm ngặt như cầu đường, nhà cao tầng, giàn khoan, và các kết cấu chịu tải trọng lớn.
Tiêu chuẩn EN 10025 (Châu Âu) – Khắt khe về thông số kỹ thuật và độ bền kết cấu
EN 10025 là bộ tiêu chuẩn của châu Âu dành cho thép kết cấu cán nóng, nổi tiếng với các yêu cầu kỹ thuật khắt khe.
- Mác thép đặc trưng: S235JR, S275JR, S355JR…
- Đặc điểm: Chữ “S” là “Structural”, số “235” chỉ giới hạn chảy tối thiểu 235 MPa. Các ký hiệu phía sau (JR, J0, J2) chỉ rõ khả năng chịu va đập ở các mức nhiệt độ khác nhau. Tiêu chuẩn EN 10025 rất chi tiết về dung sai kích thước và thành phần hóa học.
- Ứng dụng: Phù hợp cho các công trình đòi hỏi độ bền và an toàn cao, hoạt động trong điều kiện môi trường khắc nghiệt, phổ biến trong các dự án của chủ đầu tư châu Âu.
Tiêu chuẩn GB/T (Trung Quốc) – Phổ biến với mác thép Q235B
Tiêu chuẩn GB/T của Trung Quốc cũng rất thông dụng tại Việt Nam do lợi thế về giá và nguồn cung dồi dào.
- Mác thép đặc trưng: Q235B.
- Đặc điểm: “Q” là viết tắt của “Yield Strength” (Giới hạn chảy), “235” là giá trị giới hạn chảy tối thiểu 235 MPa. Cấp “B” chỉ ra thép được thử nghiệm va đập ở nhiệt độ 20°C. Thép Q235B có đặc tính cơ lý tương đương SS400 và A36 nhưng thường có giá thành cạnh tranh hơn.
- Ứng dụng: Được dùng phổ biến trong các công trình dân dụng, nhà xưởng, giàn giáo và các kết cấu thép thông thường không có yêu cầu đặc biệt về chịu tải động hoặc nhiệt độ thấp.
Tiêu chuẩn TCVN 7571 (Việt Nam) – Quy chuẩn kỹ thuật quốc gia cho thép hình hình chữ I
TCVN 7571 là tiêu chuẩn quốc gia của Việt Nam về thép hình cán nóng, được biên soạn dựa trên các tiêu chuẩn quốc tế như JIS.
- Mác thép tương ứng: Tương thích với các mác thép quốc tế như SS400.
- Đặc điểm: TCVN 7571-15:2019 là phần quy định cụ thể về kích thước, dung sai và đặc tính mặt cắt cho thép chữ I. Việc tuân thủ TCVN giúp đảm bảo chất lượng đồng bộ cho các sản phẩm sản xuất trong nước.
- Ứng dụng: Áp dụng cho các sản phẩm thép hình I sản xuất tại Việt Nam, phục vụ cho mọi loại hình công trình xây dựng trong nước.
Hướng Dẫn Cách Chọn Đúng Mác Thép Hình I Cho Từng Loại Công Trình
Lựa chọn đúng mác thép là yếu tố then chốt để cân bằng giữa an toàn kết cấu và hiệu quả chi phí. Việc này đòi hỏi kỹ sư phải hiểu rõ bản chất chịu lực của từng mác thép.
Tiêu chí so sánh cường độ chịu lực giữa mác thép SS400, ASTM A36 và Q235B
Cả ba mác thép này đều thuộc nhóm thép carbon thấp và có thể thay thế cho nhau trong nhiều ứng dụng phổ thông. Tuy nhiên, chúng vẫn có sự khác biệt nhỏ về cơ tính mà kỹ sư cần lưu ý.
| Tiêu chí | SS400 (JIS) | Q235B (GB/T) | A36 (ASTM) |
|---|---|---|---|
| Giới hạn chảy (Min) | ≥ 245 MPa | ≥ 235 MPa | ≥ 250 MPa |
| Giới hạn bền kéo | 400 – 510 MPa | 370 – 500 MPa | 400 – 550 MPa |
| Điểm mạnh | Cân bằng, phổ biến | Giá cạnh tranh, dễ hàn | Tiêu chuẩn quốc tế, ổn định |
| Lưu ý | Ít kiểm soát C, Mn | Dễ bị làm giả | Giá thường cao hơn |
Phân tích nhanh:
- ASTM A36 có giới hạn bền kéo và giới hạn chảy tối thiểu cao nhất, cho thấy độ tin cậy và an toàn cao nhất trong tính toán.
- SS400 có dải bền kéo hẹp, thể hiện chất lượng đồng đều, là lựa chọn an toàn và phổ biến.
- Q235B có giới hạn bền kéo và giới hạn chảy thấp hơn một chút, phù hợp cho các kết cấu không yêu cầu chịu tải tới hạn.
Khi nào nên chọn tiêu chuẩn GOST 380-88 hoặc thép I cán nóng chuyên dụng?
- Tiêu chuẩn GOST 380-88 (Nga): Với mác thép đặc trưng là CT3, tiêu chuẩn này từng rất phổ biến ở Việt Nam trong các công trình xây dựng từ thời kỳ trước. Hiện nay, nó ít thông dụng hơn nhưng vẫn có thể xuất hiện trong các dự án sửa chữa, cải tạo công trình cũ hoặc các dự án có liên quan đến đối tác từ Nga và các nước SNG.
- Thép I cán nóng chuyên dụng: Trong các ứng dụng đặc thù như dầm cầu, kết cấu chịu tải trọng động lớn hoặc yêu cầu chống mài mòn, các mác thép carbon thông thường như SS400 hay A36 có thể không đủ đáp ứng. Khi đó, các kỹ sư sẽ cần chỉ định các loại thép hợp kim thấp cường độ cao (HSLA) theo các tiêu chuẩn như ASTM A572, Q345… Những loại này có cường độ chịu lực và độ dẻo dai vượt trội.
Rủi Ro Khi Tra Cứu Sai Quy Cách Thép I Và Lỗi Thường Gặp Tại Công Trường
Sai sót trong việc tra cứu và kiểm định thép hình có thể dẫn đến những hậu quả nghiêm trọng về cả an toàn và chi phí. Tại Thép Trần Long, chúng tôi đã tổng hợp một số lỗi phổ biến nhất mà các đơn vị thi công thường gặp phải.
Hậu quả của việc nhầm lẫn thông số kỹ thuật thép I sang thép H
Mặc dù có hình dáng tương tự, thép I và thép H có khả năng chịu lực hoàn toàn khác nhau.
- Thép I: Cánh hẹp, được tối ưu cho chịu uốn theo phương đứng. Khả năng chịu lực phương ngang và lực xoắn rất kém.
- Thép H: Cánh rộng, tiết diện gần như vuông, có khả năng chịu lực tốt ở cả phương ngang và phương đứng, cũng như chịu xoắn tốt hơn.
Hậu quả: Dùng thép I thay cho thép H ở vị trí cột chịu lực tổng thể hoặc dầm chính chịu tải phức tạp là một sai lầm nghiêm trọng. Điều này có thể gây mất ổn định kết cấu, dẫn đến hiện tượng võng, vặn hoặc sụp đổ công trình. Ngược lại, dùng thép H cho vị trí chỉ cần thép I sẽ gây lãng phí chi phí vật tư không cần thiết.
Kinh nghiệm kiểm tra chứng chỉ CO CQ để tránh mua phải thép hình thiếu ly, sai mác
Chứng chỉ xuất xứ (CO) và chất lượng (CQ) là giấy tờ pháp lý quan trọng để xác thực nguồn gốc và chất lượng thép. Tuy nhiên, việc làm giả giấy tờ ngày càng tinh vi.
- Kiểm tra tính logic: Đối chiếu thông tin trên CO, CQ với hợp đồng và thông số thực tế trên sản phẩm (mác thép, kích thước, số lô). Mọi thông tin phải trùng khớp.
- Quét mã QR (nếu có): Nhiều nhà sản xuất lớn hiện nay tích hợp mã QR trên chứng chỉ để truy xuất nguồn gốc online.
- Yêu cầu bản gốc: Luôn yêu cầu nhà cung cấp xuất trình bản gốc có dấu mộc đỏ để đối chiếu, tránh sử dụng bản sao không rõ ràng.
- Kiểm tra thực tế: Dùng thước kẹp đo lại độ dày bụng, độ dày cánh và chiều cao của thép. Sai số quá lớn so với tiêu chuẩn là dấu hiệu của thép thiếu ly, thép giả.
Tại Thép Trần Long, chúng tôi luôn cung cấp đầy đủ bộ chứng chỉ CO, CQ gốc cho mỗi lô hàng và sẵn sàng hỗ trợ khách hàng đối chiếu, kiểm định vật tư tại kho hoặc tại công trường để đảm bảo sự minh bạch và an tâm tuyệt đối.
Năng Lực Cung Ứng Và Kiểm Định Chất Lượng Thép Hình I Tại Thép Trần Long
Là đơn vị chuyên nhập khẩu và phân phối thép công nghiệp, Thép Trần Long không chỉ cung cấp sản phẩm mà còn mang đến giải pháp vật liệu toàn diện. Chúng tôi am hiểu sâu sắc về các tiêu chuẩn thép hình I và các loại mác thép khác nhau. Đội ngũ kỹ thuật của chúng tôi có đủ kinh nghiệm để tư vấn cho chủ thầu, kỹ sư lựa chọn đúng loại thép, đúng quy cách, phù hợp với từng bản vẽ thiết kế và ngân sách dự án.
Mọi sản phẩm thép hình I do Thép Trần Long cung ứng đều đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như JIS, ASTM, EN, có đầy đủ chứng chỉ CO CQ rõ ràng. Chúng tôi cam kết giao hàng đúng chất lượng, đủ số lượng, giúp khách hàng loại bỏ hoàn toàn rủi ro mua phải thép giả, thép kém chất lượng.
Nắm rõ 5 tiêu chuẩn thép hình I cùng cách tra cứu quy cách, mác thép là yếu tố cốt lõi để đảm bảo an toàn tuyệt đối cho hệ thống kết cấu chịu lực. Việc hiểu đúng bản chất kỹ thuật giúp doanh nghiệp tối ưu chi phí vật tư và kiểm soát chặt chẽ chất lượng đầu vào, tránh tối đa các rủi ro kỹ thuật không đáng có.
Để nhận thêm tư vấn chuyên sâu về mác thép và hỗ trợ đối chiếu chứng chỉ chất lượng thép hình I phù hợp với bản vẽ thiết kế, hãy liên hệ ngay với đội ngũ kỹ thuật của Thép Trần Long.
