Thép chủ là cốt thép chịu lực chính trong cấu kiện bê tông cốt thép. Các thanh thép này được bố trí theo tính toán kết cấu để tiếp nhận lực kéo, lực nén hoặc mô-men uốn trong dầm, cột, sàn và móng. Thép chủ không phải tên của một loại thép thương mại riêng; chức năng của thanh thép được xác định bởi vị trí và vai trò ghi trong bản vẽ. Vì vậy, không được tự ý thay đổi đường kính, số thanh, mác thép hoặc vị trí bố trí.
Thép chủ là gì?
Thép chủ, còn được gọi là cốt thép chịu lực chính, là hệ thanh thép được đặt trong bê tông để tiếp nhận các nội lực chủ yếu của cấu kiện. Tùy sơ đồ chịu lực, thép chủ có thể chịu kéo, tham gia chịu nén hoặc làm việc dưới tác động của mô-men uốn.
Bê tông chịu nén tốt nhưng chịu kéo hạn chế. Khi dầm hoặc sàn bị uốn, một phần tiết diện xuất hiện ứng suất kéo. Thép chủ được bố trí tại vùng cần chịu kéo để bê tông và cốt thép cùng làm việc, hạn chế nứt và duy trì khả năng chịu lực theo thiết kế.

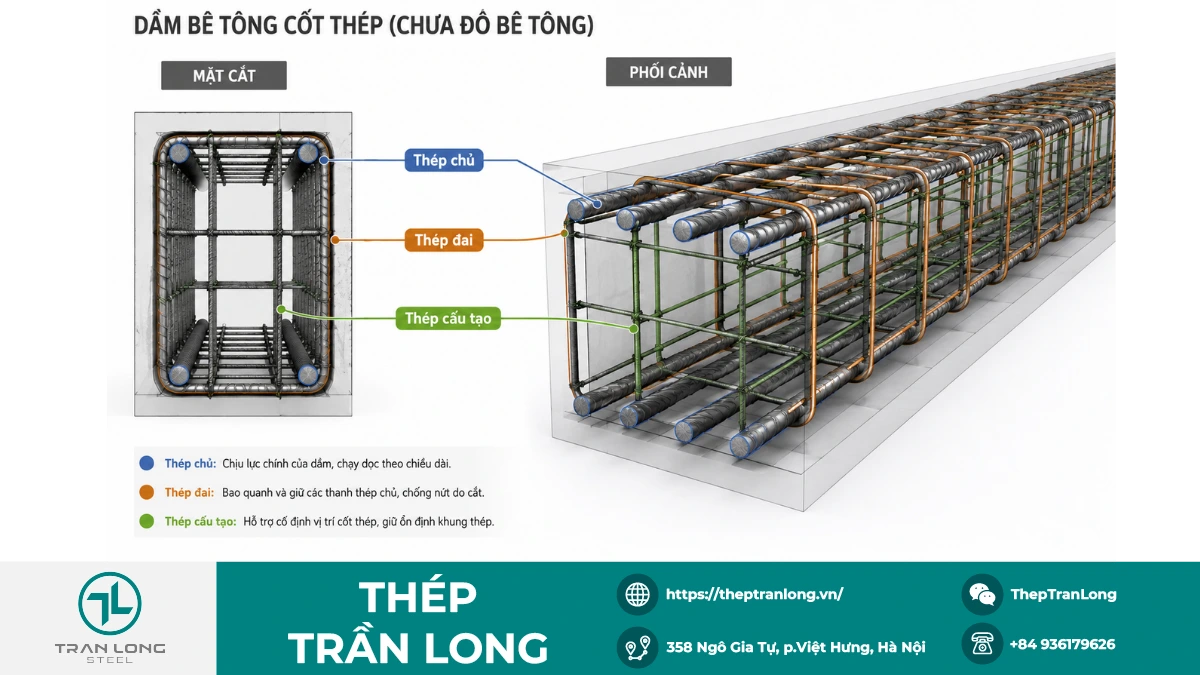

Thép chủ khác thép đai và thép cấu tạo như thế nào?
Thép chủ tiếp nhận nội lực chính; thép đai giữ ổn định hệ thép dọc và tham gia chịu lực cắt; thép cấu tạo đáp ứng các yêu cầu liên kết, phân bố và hạn chế nứt theo thiết kế.
| Loại cốt thép | Vai trò chính | Vị trí thường gặp | Cơ sở xác định |
|---|---|---|---|
| Thép chủ | Chịu kéo, tham gia chịu nén hoặc tiếp nhận mô-men uốn chính | Chạy dọc dầm, cột; bố trí theo phương chịu lực của sàn và móng | Tính toán kết cấu và bản vẽ thiết kế |
| Thép đai | Tham gia chịu lực cắt, giữ ổn định thép dọc và định hình khung cốt thép | Bao quanh thép dọc trong dầm, cột và một số cấu kiện khác | Tính toán lực cắt và yêu cầu cấu tạo |
| Thép cấu tạo | Liên kết, phân bố ứng suất, giữ ổn định và hạn chế nứt trong các trường hợp thiết kế quy định | Thép giá, thép phân bố, thép chống co ngót và các vị trí cấu tạo | Yêu cầu thiết kế và tiêu chuẩn áp dụng |
Không nên phân biệt các nhóm cốt thép chỉ bằng đường kính. Thép chủ thường có đường kính lớn hơn thép đai trong cùng một cấu kiện, nhưng chức năng thực tế phải được xác định từ bản vẽ. Trong hệ cốt thép dầm, thép giá trong kết cấu dầm còn có nhiệm vụ giữ ổn định vị trí các thanh thép và hỗ trợ hình thành khung cốt thép trước khi đổ bê tông.
Thép chủ có vai trò gì trong kết cấu bê tông cốt thép?
Vai trò cốt lõi của thép chủ là tiếp nhận phần nội lực mà bê tông không thể tự chịu hiệu quả, đồng thời giúp cấu kiện làm việc ổn định theo mô hình thiết kế.
- Tiếp nhận lực kéo: thép chủ thường được đặt tại vùng chịu kéo của dầm, sàn và móng.
- Tham gia chịu nén: thép dọc trong cột làm việc cùng bê tông dưới tác động của lực nén và mô-men uốn.
- Kiểm soát nứt: cốt thép chịu lực giúp hạn chế độ mở rộng của vết nứt trong phạm vi thiết kế.
- Duy trì khả năng chịu lực: vị trí, diện tích và mác thép được tính toán để cấu kiện đáp ứng tải trọng dự kiến.
- Tạo liên kết trong hệ kết cấu: thép chủ được neo vào vùng liên kết để truyền lực giữa dầm, cột, sàn và móng.
Khả năng chịu lực của cấu kiện không được quyết định riêng bởi đường kính thép chủ. Kết quả còn phụ thuộc tổng diện tích cốt thép, mác thép, cường độ bê tông, kích thước cấu kiện, chiều dài nhịp, điều kiện liên kết và tải trọng tác dụng.

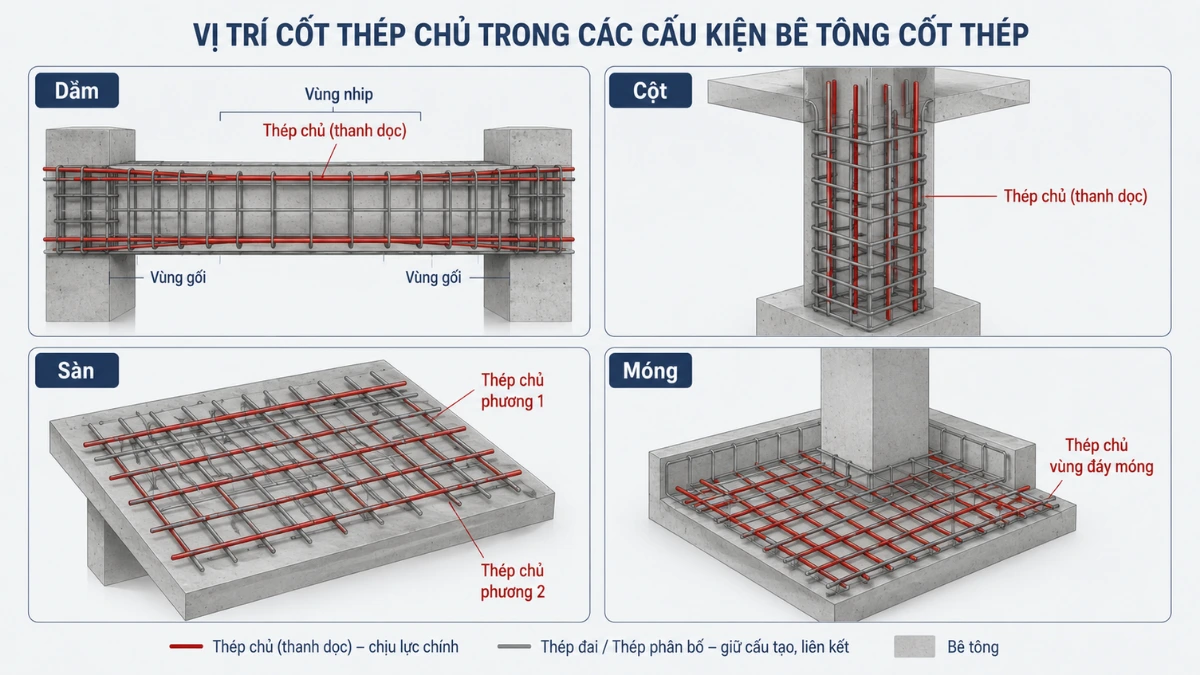

Thép chủ nằm ở đâu trong dầm, cột, sàn và móng?
Vị trí thép chủ phụ thuộc vào vùng chịu lực của từng cấu kiện. Không có một cách bố trí chung áp dụng cho mọi dầm, cột, sàn hoặc móng.
Thép chủ trong dầm
Thép chủ trong dầm là các thanh cốt thép dọc được bố trí theo biểu đồ mô-men và nội lực của dầm. Ở giữa nhịp của dầm thông thường, vùng chịu kéo thường nằm phía dưới. Tại vùng gối của dầm liên tục, vùng chịu kéo có thể chuyển lên phía trên do mô-men âm.
Vì vậy, thép lớp trên không mặc nhiên là thép cấu tạo và thép lớp dưới không phải lúc nào cũng là toàn bộ thép chịu lực. Cần đọc mặt cắt, ký hiệu thanh và phạm vi kéo dài trên bản vẽ.
Ở giữa nhịp của dầm thông thường, vùng chịu kéo thường nằm phía dưới. Tại vùng gối của dầm liên tục, vùng chịu kéo có thể chuyển lên phía trên do mô-men âm. Các thanh chịu lực được tăng cường tại khu vực này thường được gọi là thép gối trong dầm và sàn.
Thép chủ trong cột
Thép chủ trong cột là các thanh cốt thép dọc chạy theo chiều cao cột. Các thanh dọc làm việc cùng bê tông để chịu lực nén, mô-men uốn và tác động do tải trọng lệch tâm. Thép đai bao quanh hệ thép dọc nhằm giữ đúng vị trí và hỗ trợ khả năng làm việc của cột.
Số thanh, đường kính và cách phân bố thép chủ quanh tiết diện phải lấy từ bản vẽ kết cấu. Không nên áp dụng một cấu hình cố định cho mọi cột nhà ở.
Khi quy cách trong bản vẽ không có sẵn, phương án thay thế phải được kỹ sư hoặc đơn vị thiết kế kiểm tra. Việc lựa chọn không chỉ dựa vào tổng diện tích cốt thép mà còn liên quan đến mác thép, khoảng cách thanh, lớp bảo vệ, neo nối và khả năng thi công. Bài viết về cách chọn thép phù hợp với công trình trình bày thêm các tiêu chí cần kiểm tra trước khi đổi vật liệu.
Thép chủ trong sàn
Thép chủ trong sàn được bố trí theo phương chịu lực. Với sàn làm việc một phương, cốt thép chịu lực chính thường tập trung theo phương nhịp ngắn. Với sàn làm việc hai phương, cốt thép ở cả hai phương đều có thể tham gia chịu lực đáng kể.
Không thể nhận diện phương chịu lực chỉ bằng việc nhìn lớp thép nằm trên hay dưới. Thứ tự lớp thép còn phụ thuộc phương giao nhau, vùng mô-men và chi tiết thiết kế.
Thép chủ trong móng
Thép chủ trong móng được đặt tại vùng chịu kéo hình thành do phản lực nền đất và tải trọng từ cột hoặc tường truyền xuống. Vị trí cốt thép chịu lực của móng đơn, móng băng, móng bè và dầm móng có thể khác nhau theo mô hình tính.

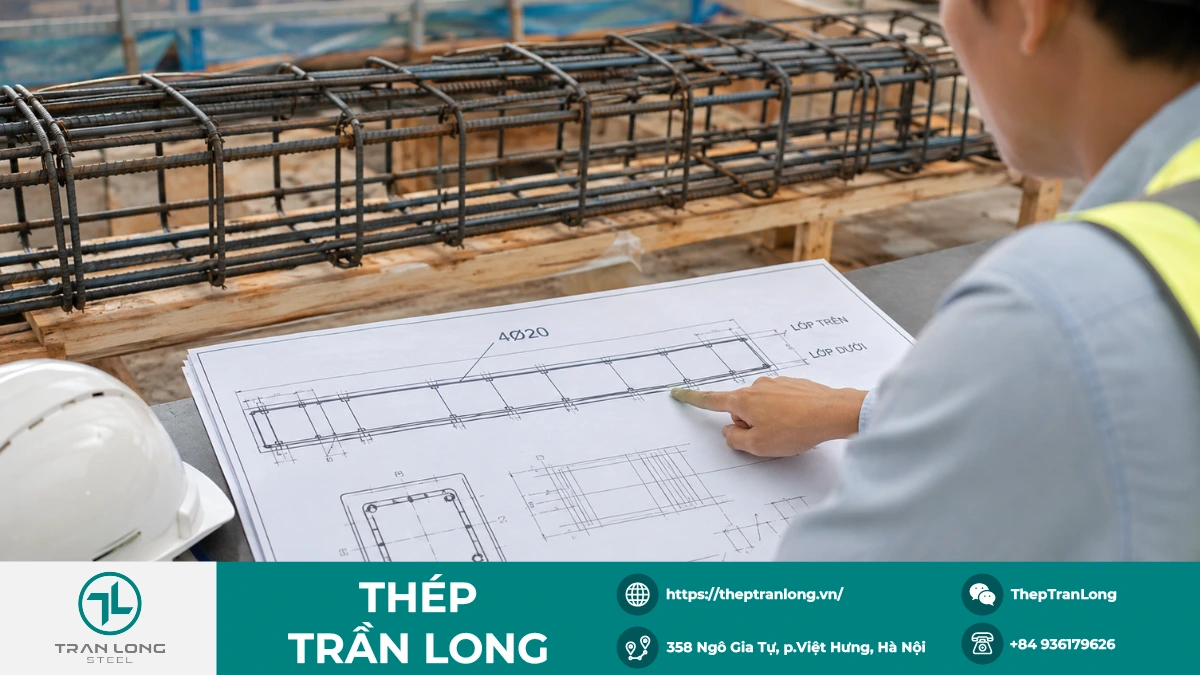

Cách nhận biết thép chủ trên bản vẽ
Thép chủ được nhận biết qua số lượng thanh, đường kính, vị trí lớp thép, phạm vi kéo dài, ký hiệu thanh và chi tiết neo nối. Cần đọc đồng thời mặt bằng, mặt cắt, ghi chú vật liệu và bảng thống kê thép.
Ví dụ, ký hiệu 4Ø20 thường thể hiện bốn thanh cốt thép có đường kính danh nghĩa 20 mm. Tuy nhiên, ký hiệu này chưa cho biết các thanh nằm ở lớp trên hay dưới, kéo dài đến đâu, có phải thép tăng cường hay không và dùng mác thép nào.
| Thông tin | Ý nghĩa |
|---|---|
| Số đứng trước Ø hoặc Φ | Số lượng thanh thép |
| Số đứng sau Ø hoặc Φ | Đường kính danh nghĩa, tính bằng milimét |
| Lớp trên hoặc lớp dưới | Vị trí thanh thép trong tiết diện |
| Chiều dài và phạm vi thanh | Vị trí bắt đầu, kết thúc và vùng tăng cường |
| Mác thép | Cấp vật liệu được sử dụng trong tính toán |
| Chi tiết neo và nối | Cách thanh thép truyền lực và liên kết với cấu kiện |
Thép chủ thường dùng mác thép nào?
Thép chủ thường sử dụng thép thanh vằn có mác phù hợp với hồ sơ thiết kế. Các tên như CB300-V, CB400-V và CB500-V thể hiện các cấp thép khác nhau; không được tự thay thế các mác thép chỉ vì đường kính thanh giống nhau.
TCVN 1651-2:2018 quy định các yêu cầu đối với thép cốt bê tông dạng thanh vằn. Trong khi đó, các yêu cầu về thiết kế, bố trí, neo và nối cốt thép cần được đối chiếu với tiêu chuẩn thiết kế mà dự án áp dụng, cùng bản vẽ và thuyết minh đã được phê duyệt.
Mác thép cao hơn không mặc nhiên đồng nghĩa với việc có thể giảm số thanh hoặc đổi đường kính. Việc thay đổi vật liệu có thể ảnh hưởng đến diện tích cốt thép, khả năng bám dính, chiều dài neo, kiểm soát nứt và điều kiện thi công.
Mác thép phải phù hợp với hồ sơ thiết kế. CB300-V, CB400-V và CB500-V là những cấp thép khác nhau, không được tự thay thế chỉ vì các thanh có cùng đường kính. Người phụ trách vật tư có thể tham khảo thêm tiêu chí lựa chọn thép xây dựng để hiểu các yếu tố cần đối chiếu ngoài đường kính thanh.

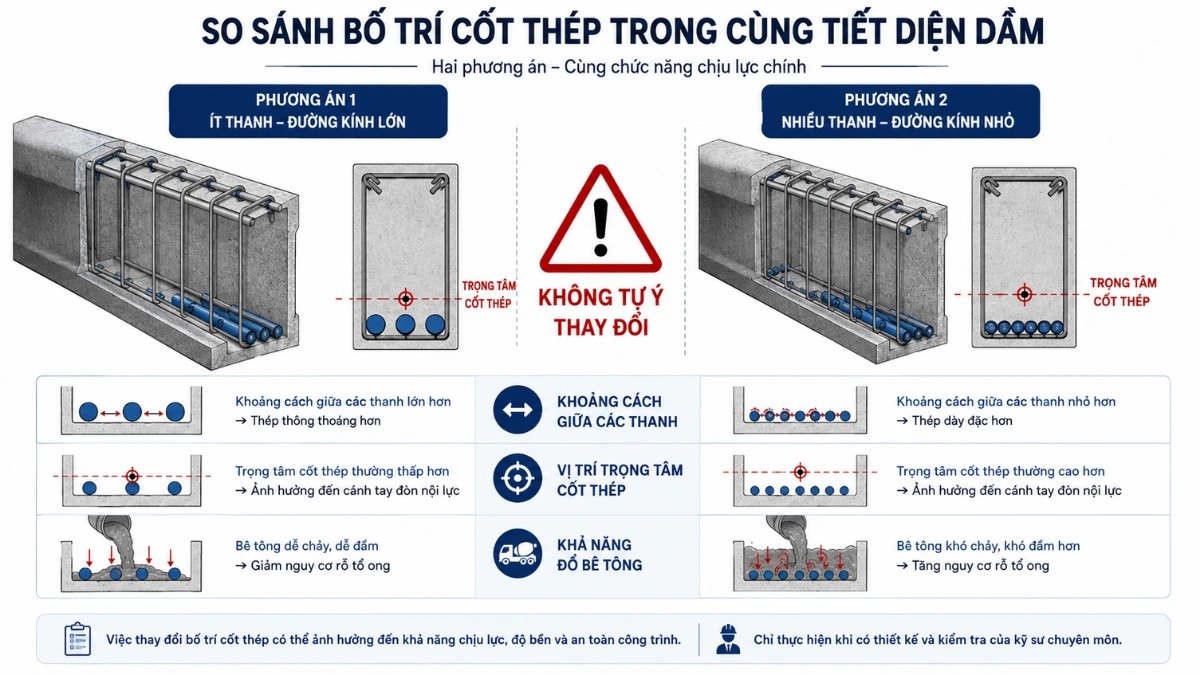

Có được thay đổi đường kính hoặc số lượng thép chủ không?
Không được tự ý thay đổi đường kính, số lượng, mác thép hoặc vị trí thép chủ khi chưa có sự kiểm tra và chấp thuận của đơn vị thiết kế.
Hai phương án có tổng diện tích thép gần giống nhau vẫn có thể làm việc khác nhau. Việc đổi từ ít thanh lớn sang nhiều thanh nhỏ, hoặc ngược lại, có thể ảnh hưởng đến:
- Khoảng cách thông thủy giữa các thanh.
- Khả năng đổ và đầm bê tông.
- Chiều dài neo và nối.
- Khả năng bám dính giữa thép và bê tông.
- Độ mở rộng vết nứt.
- Vị trí trọng tâm của nhóm cốt thép.

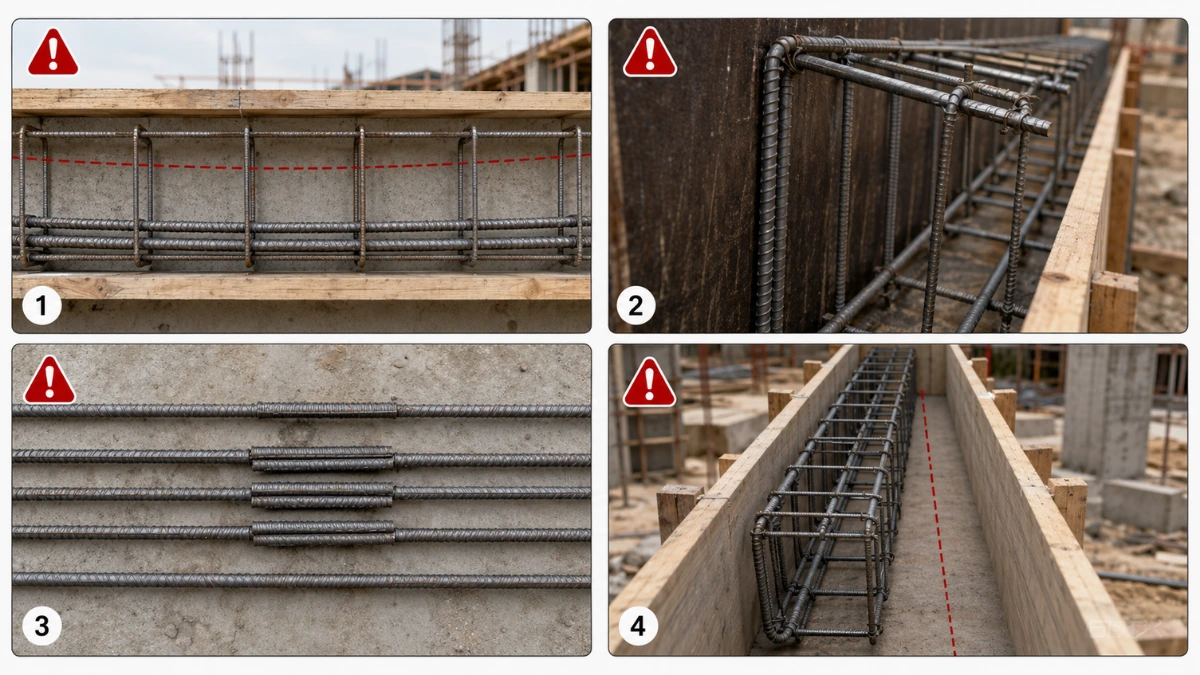

Những lỗi thường gặp khi thi công thép chủ
Các lỗi đáng chú ý nhất là dùng sai vật liệu, đặt sai vị trí, thiếu diện tích cốt thép hoặc làm gián đoạn khả năng truyền lực của thanh thép.
- Sai mác thép: đường kính đúng nhưng cấp vật liệu không phù hợp hồ sơ thiết kế.
- Thiếu thanh hoặc sai đường kính: làm thay đổi tổng diện tích cốt thép chịu lực.
- Đảo thép lớp trên và lớp dưới: đặt thanh chịu lực ra khỏi vùng thiết kế.
- Bỏ thép tăng cường: làm thiếu cốt thép tại vùng gối, lỗ mở hoặc vùng nội lực lớn.
- Nối tại vị trí bất lợi: tập trung nhiều mối nối ở vùng chịu lực lớn.
- Neo không đủ: làm giảm khả năng truyền lực giữa cốt thép và bê tông.
- Thiếu con kê: khiến lớp bê tông bảo vệ không đúng thiết kế.
- Khung thép không ổn định: cốt thép bị xê dịch trong quá trình đi lại hoặc đổ bê tông.
Hiện tượng nứt, võng hoặc rỗ bê tông có thể xuất phát từ nhiều nguyên nhân. Không nên quy kết một hiện tượng hư hỏng cho riêng đường kính hoặc mác thép khi chưa kiểm tra thiết kế, vật liệu và điều kiện thi công.

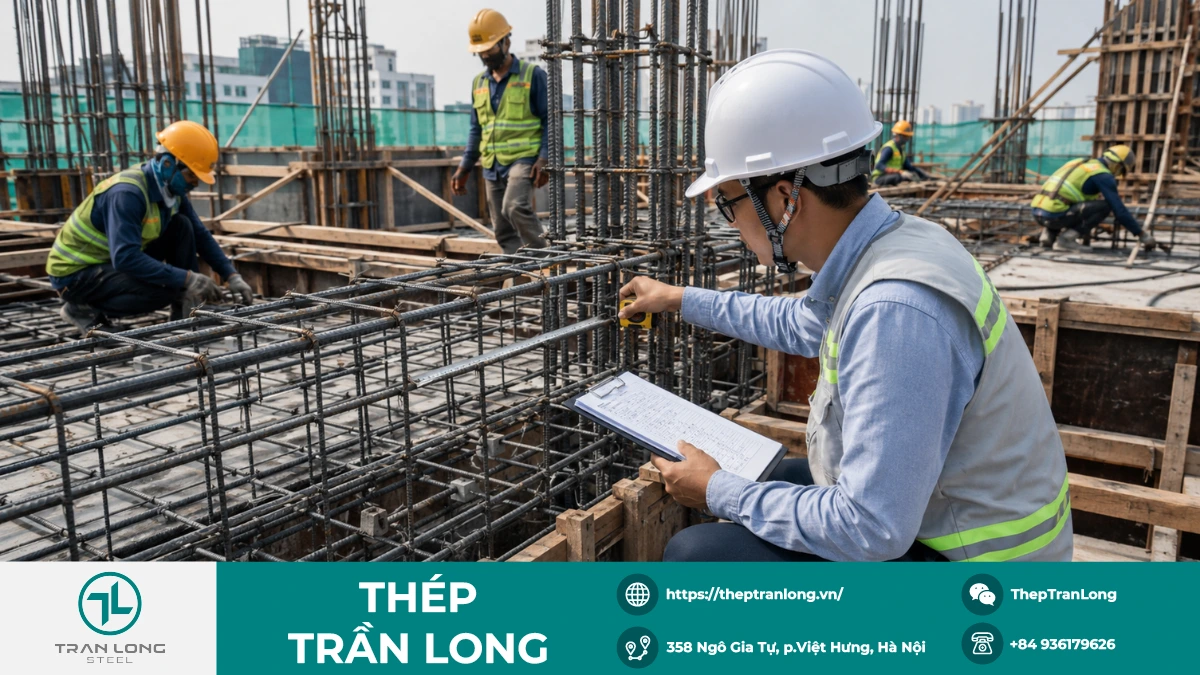

Checklist kiểm tra thép chủ trước khi đổ bê tông
Việc kiểm tra cần tập trung vào sự phù hợp giữa cốt thép thực tế và hồ sơ đã được phê duyệt.
- Đối chiếu đúng cấu kiện, trục, cao độ và phiên bản bản vẽ.
- Kiểm tra số thanh, đường kính, mác thép và vị trí lớp thép.
- Kiểm tra thép tăng cường, phạm vi kéo dài và vị trí cắt thanh.
- Kiểm tra khoảng cách thanh, con kê và lớp bê tông bảo vệ.
- Kiểm tra vị trí nối, chiều dài neo và độ ổn định của khung thép.

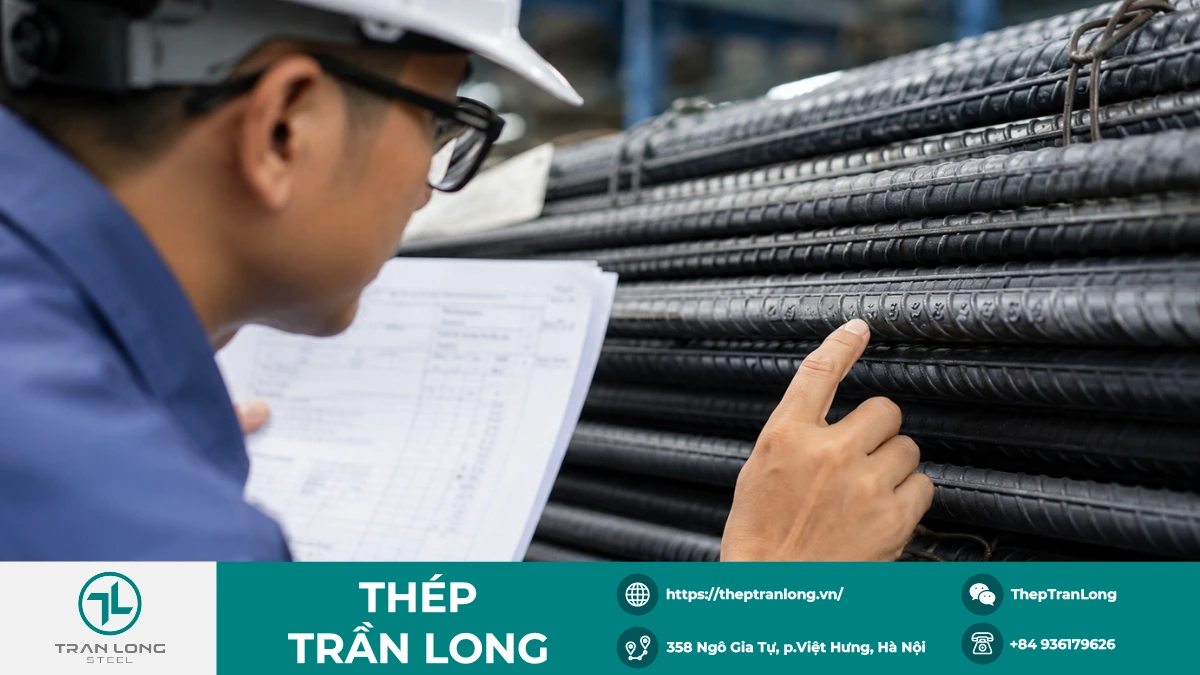

- Đối chiếu dấu nhận diện và chứng từ lô hàng khi hồ sơ dự án yêu cầu.
Checklist trên chỉ hỗ trợ kiểm tra sơ bộ, không thay thế quy trình nghiệm thu và chỉ dẫn của kỹ sư phụ trách công trình.
Cần cung cấp thông tin gì khi đặt thép làm cốt thép chủ?
Thép chủ không phải một quy cách đặt hàng đầy đủ. Bộ phận thu mua cần cung cấp thông tin từ bản vẽ và bảng thống kê để nhà cung cấp xác định đúng sản phẩm.
| Thông tin | Ví dụ | Mục đích |
|---|---|---|
| Loại thép | Thép thanh vằn | Phân biệt với thép cuộn hoặc thép trơn |
| Đường kính | D16, D18, D20 | Xác định tiết diện và khối lượng |
| Mác thép | CB400-V | Đối chiếu yêu cầu thiết kế |
| Tiêu chuẩn | Theo hồ sơ dự án | Tránh giao sai yêu cầu kỹ thuật |
| Chiều dài và số lượng | Cây nguyên hoặc danh sách cắt | Tính khối lượng và kế hoạch cung ứng |
| Chứng từ | Theo yêu cầu nghiệm thu | Đối chiếu thông tin lô hàng |
| Địa điểm giao | Kho hoặc công trường | Xác định phương tiện và điều kiện vận chuyển |
Câu hỏi thường gặp về thép chủ
Thép chủ có phải luôn là thanh thép lớn nhất không?
Không. Thép chủ thường có đường kính lớn hơn thép đai trong cùng cấu kiện, nhưng chức năng chịu lực phải được xác định từ bản vẽ. Không thể nhận diện thép chủ chỉ bằng kích thước thanh.
Thép chủ trong dầm nằm trên hay nằm dưới?
Thép chủ có thể nằm ở cả lớp trên và lớp dưới. Ở giữa nhịp, cốt thép chịu kéo thường nằm phía dưới; tại vùng gối của dầm liên tục, cốt thép chịu mô-men âm thường nằm phía trên.
Thép chủ có phải là thép gối không?
Thép gối thường là phần cốt thép chịu lực được bố trí tại vùng gối của dầm hoặc sàn. Vì vậy, thép gối có thể thuộc hệ thép chủ, nhưng “thép chủ” là khái niệm rộng hơn và bao gồm các thanh chịu lực ở nhiều vị trí khác nhau.
Có thể dùng mác thép cao hơn để thay thép chủ theo bản vẽ không?
Không nên tự ý thay. Mác thép cao hơn không đồng nghĩa có thể giảm đường kính hoặc số lượng thanh mà không tính toán lại. Phương án thay thế phải được đơn vị thiết kế kiểm tra.
