Lựa chọn sai vật liệu hoặc thiết kế sai liên kết trong kết cấu thép có thể làm giảm đến 30% khả năng chịu lực và tăng chi phí không đáng có cho công trình. Bài viết này sẽ giải thích chính xác kết cấu thép là gì từ góc độ kỹ thuật ứng dụng, phân tích cấu tạo, lợi ích và vạch rõ những rủi ro cần tránh, giúp kỹ sư, chủ thầu đưa ra quyết định vật liệu đúng đắn ngay từ đầu.

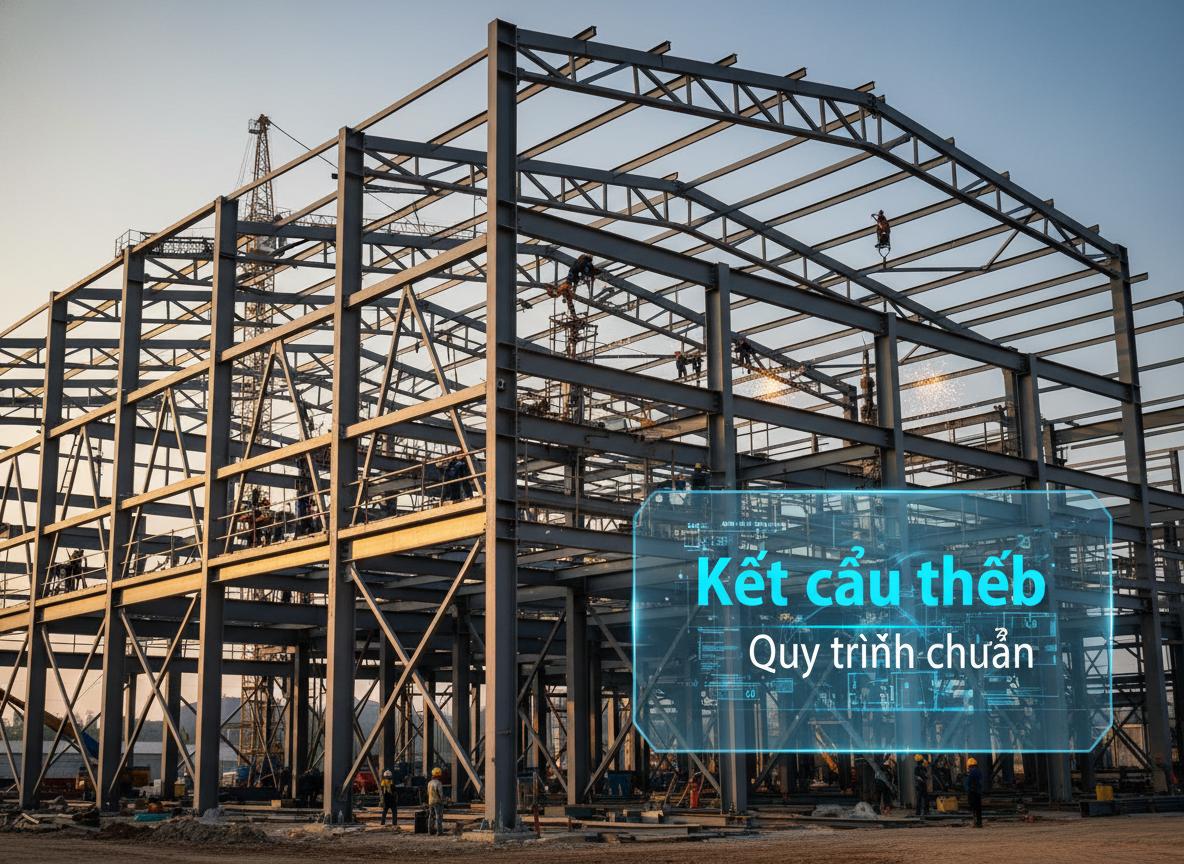

Kết cấu thép là gì? Định nghĩa theo góc nhìn kỹ thuật
Kết cấu thép không chỉ là những thanh sắt thép được ghép lại ngẫu nhiên, mà là một hệ thống kỹ thuật yêu cầu sự chính xác tuyệt đối từ vật liệu đầu vào đến biện pháp lắp ráp. [Image of structural steel building framework]
Định nghĩa chuẩn: Kết cấu thép (Structural Steel) là gì?
Kết cấu thép (tiếng Anh là Structural Steel) là kết cấu chịu lực chính của các công trình xây dựng, được thiết kế và chế tạo hoàn toàn từ các loại thép công nghiệp.
Đối với câu hỏi kết cấu thép tiếng anh là gì, thuật ngữ “Structural Steel” được sử dụng phổ biến trong các tiêu chuẩn quốc tế. Để đi sâu vào lý thuyết tính toán tải trọng, sinh viên hoặc kỹ sư có thể tham khảo kết cấu thép phạm văn hội hoặc tải các tài liệu giáo trình kết cấu thép pdf để tìm hiểu về kết cấu thép — cấu kiện cơ bản. Tuy nhiên, dưới góc độ ứng dụng thực tế tại [Thép Trần Long], hiểu kết cấu thép là gì là việc nắm vững các đặc tính cơ lý của vật liệu để chọn đúng mác thép, đảm bảo độ an toàn và tối ưu tài chính cho dự án.
Các thành phần vật liệu cốt lõi tạo nên một hệ kết cấu thép
Vật liệu kết cấu thép cốt lõi bao gồm các loại thép định hình tiêu chuẩn công nghiệp và thép tấm được gia công cắt hàn theo yêu cầu thiết kế. [Image of common structural steel cross sections I H U V]
Để cấu thành một hệ khung vững chắc, các kỹ sư cần phối hợp nhiều loại thép khác nhau dựa trên biểu đồ nội lực:
- Thép hình (U, I, H, V): Đóng vai trò làm khung xương chính. Trong đó, kết cấu thép I và H đặc biệt phổ biến trong làm dầm và cột nhờ mô men quán tính lớn, khả năng chống uốn cực kỳ hiệu quả.
- Thép tấm: Được sử dụng để chế tạo các cấu kiện tổ hợp có kích thước phi tiêu chuẩn (nhịp lớn, tải trọng nặng) hoặc làm bản mã liên kết.
- Thép ống, thép hộp: Thường ứng dụng trong các kết cấu giàn không gian hoặc hệ giằng phụ trợ.

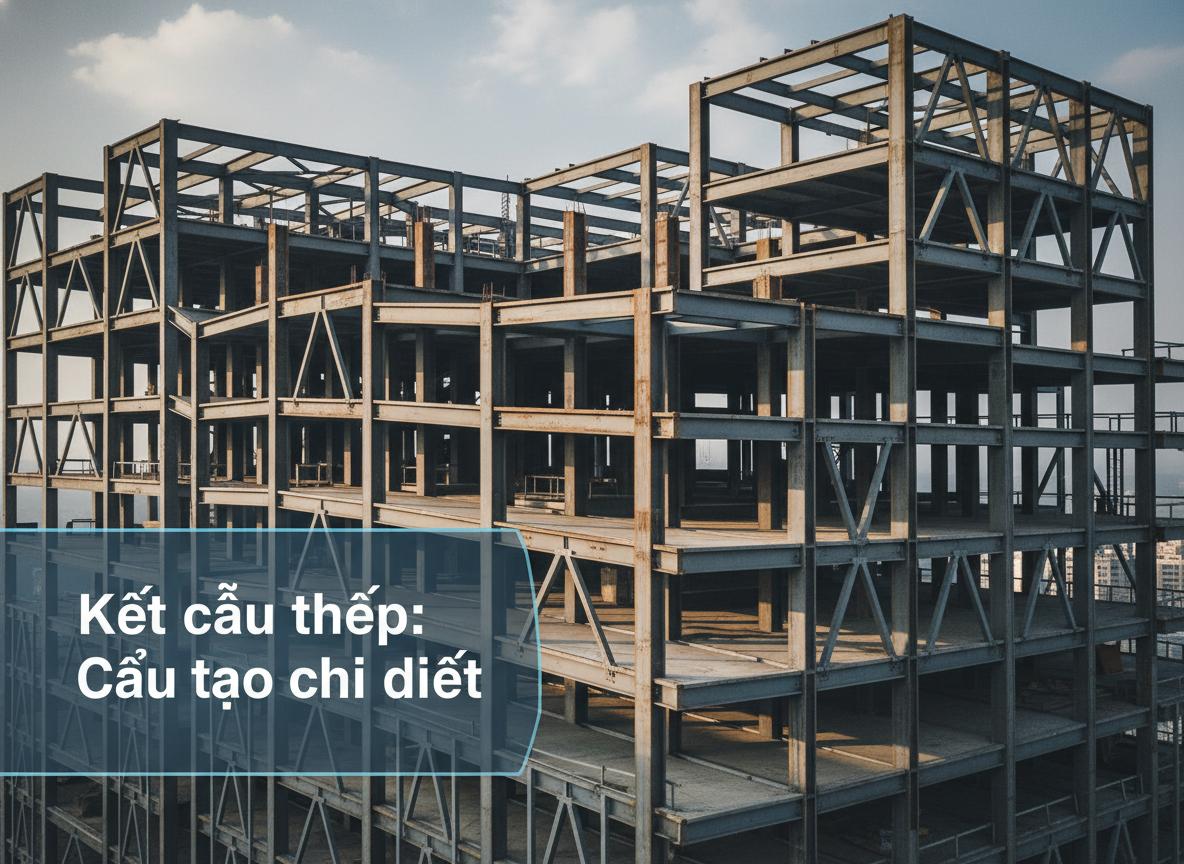

Cấu tạo chi tiết của một hệ kết cấu thép hoàn chỉnh
Nắm rõ cấu tạo kết cấu thép giúp quá trình bóc tách khối lượng và kiểm soát vật tư diễn ra chính xác, hạn chế lãng phí hoặc thiếu hụt tại công trường.
Kết cấu chính chịu lực: Cột, dầm, và giàn thép
Đây là hệ thống xương sống của công trình, chịu trách nhiệm tiếp nhận toàn bộ tải trọng tĩnh (trọng lượng bản thân) và tải trọng động (gió, cần trục) truyền xuống móng.
- Cột thép: Cấu kiện chịu nén dọc trục, thường sử dụng thép hình chữ H hoặc cột tổ hợp chữ I. Cột nhận lực từ dầm mái và truyền trực tiếp xuống bulong neo tại móng.
- Dầm thép: Cấu kiện chịu uốn chủ yếu, bao gồm dầm sàn và dầm mái, tạo thành mạng lưới đỡ các tấm lợp hoặc sàn bê tông deck.
- Giàn thép: Áp dụng cho những công trình cần vượt nhịp lớn (nhà thi đấu, nhà xưởng rộng) mà dầm thép thông thường không thể đáp ứng. Tất cả tạo thành một hệ khung thép không gian vô cùng cứng cáp.
Kết cấu phụ: Xà gồ, thanh chống, và hệ giằng
Kết cấu phụ không chịu tải trọng chính của tòa nhà nhưng đóng vai trò thiết yếu trong việc phân bổ lực và giữ ổn định cục bộ cho các cấu kiện chính.
- Xà gồ: Hệ thống thanh đỡ tấm lợp mái hoặc tôn vách. Phổ biến nhất là xà gồ chữ C và chữ Z mạ kẽm.
- Hệ giằng (giằng mái, giằng cột): Thường làm từ thép góc (V) hoặc thép cáp, giúp chống lại lực xô ngang do bão, động đất, khóa các khung chính lại với nhau thành một khối hộp vững chắc.
Liên kết trong kết cấu thép: Mối hàn và bu lông cường độ cao
Liên kết là các nút thắt truyền lực giữa các cấu kiện; một hệ kết cấu chỉ vững chắc khi các điểm liên kết đạt chuẩn. [Image of steel bolted and welded connection details]
- Mối hàn: Liên kết cứng, tạo sự liền khối. Đòi hỏi thợ hàn có tay nghề cao và kiểm tra siêu âm (UT) khắt khe đối với đường hàn chịu lực.
- Bu lông cường độ cao: Sử dụng bu lông cấp bền 8.8, 10.9 để tạo ma sát siết chặt các bản mã. Ưu điểm là thi công nhanh tại công trường và dễ dàng kiểm soát chất lượng bằng cờ lê lực.
Phân loại các dạng kết cấu thép phổ biến trong xây dựng hiện nay
Để tối ưu hóa vật liệu, các loại kết cấu thép được phân chia linh hoạt dựa trên sơ đồ tính toán lực và mục đích sử dụng của chủ đầu tư.
Phân loại theo dạng kết cấu (Khung, giàn, vòm, dây căng)
Phân loại này tập trung vào hình thái truyền lực kiến trúc:
- Hệ khung: Phổ biến nhất, cấu tạo từ cột và dầm liên kết cứng hoặc khớp.
- Hệ giàn: Lắp ghép từ các thanh thép thẳng tạo thành hình tam giác chịu kéo nén dọc trục.
- Hệ vòm: Ứng dụng lực nén là chủ yếu, thích hợp cho khẩu độ cực lớn.
- Hệ dây căng: Dùng cáp thép cường độ cao, thường thấy ở sân vận động hoặc mái che biểu tượng.
Phân loại theo ứng dụng thực tế (Nhà xưởng, nhà cao tầng, cầu thép)
Ứng dụng kết cấu thép trong xây dựng bao trùm cả mảng công nghiệp và dân dụng, mang lại hiệu quả kinh tế rõ rệt:
- Nhà xưởng tiền chế: Lĩnh vực tiêu thụ thép lớn nhất, đáp ứng nhu cầu xây dựng nhanh nhà máy, kho bãi.
- Nhà cao tầng: Hệ lõi thép kết hợp sàn deck giúp giảm kích thước cột, tăng diện tích sử dụng thương mại.
- Cầu thép: Các nhịp cầu vượt sông, cầu vượt cao tốc sử dụng dầm hộp thép cường độ cao.

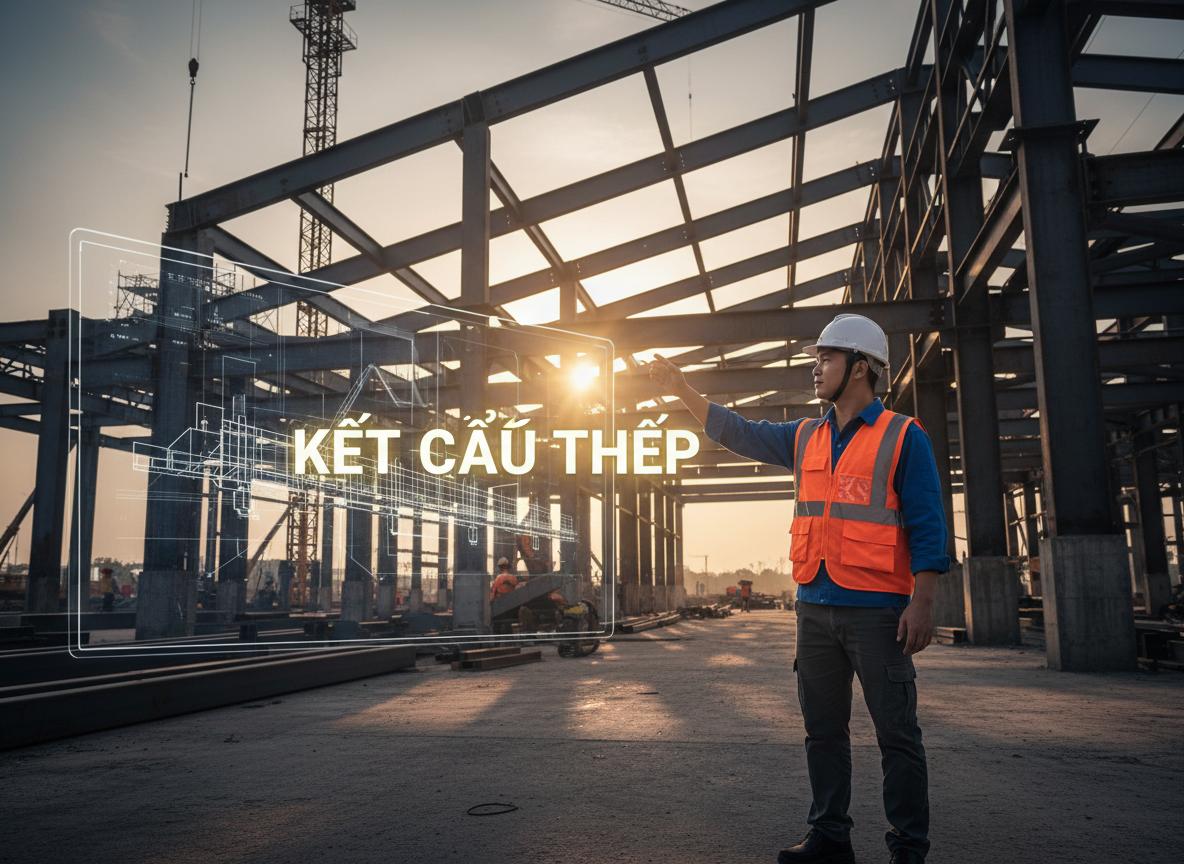

So sánh ưu và nhược điểm của kết cấu thép và bê tông cốt thép
Khi tìm hiểu kết cấu thép là gì ưu nhược điểm của vật liệu này thường được đưa ra cân nhắc. Việc so sánh kết cấu thép và bê tông sẽ giúp nhà thầu ra quyết định chính xác hơn. [Image of structural steel vs reinforced concrete building framework]
| Tiêu chí | Kết cấu thép | Bê tông cốt thép |
|---|---|---|
| Trọng lượng | Rất nhẹ, giảm tải cho móng | Nặng nề, yêu cầu móng phức tạp |
| Tiến độ thi công | Cực nhanh (chế tạo sẵn, lắp ráp) | Chậm (đợi bảo dưỡng, tháo cốp pha) |
| Nhịp thông thủy | Có thể vượt nhịp lên đến 100m+ | Khó vượt nhịp quá lớn (>15m tốn kém) |
| Bảo dưỡng | Yêu cầu sơn chống rỉ, chống cháy | Ít tốn kém chi phí bảo dưỡng |
Về khả năng chịu lực và trọng lượng bản thân
Ưu điểm lớn nhất của thép là tỷ lệ cường độ chịu lực trên trọng lượng cực kỳ cao. Nhờ trọng lượng nhẹ (chỉ bằng khoảng 1/3 so với bê tông cho cùng một nhịp), chịu lực kéo và nén đều rất tốt, kết cấu thép và bê tông cốt thép có sự khác biệt rõ ràng về mặt chi phí làm móng, đặc biệt là trên nền đất yếu.
Về tốc độ thi công và tính linh hoạt
Nhờ việc gia công cấu kiện sẵn tại nhà máy song song với quá trình đào móng, việc thi công nhanh chóng tại công trường là điều hiển nhiên. Hơn thế nữa, tính linh hoạt trong việc cơi nới, cải tạo hoặc tháo dỡ di dời là lợi ích của kết cấu thép mà các vật liệu truyền thống không thể có được.
Về chi phí ban đầu và vòng đời công trình
Xét về chi phí đầu tư móng và phần thô, kết cấu thép có thể nhỉnh hơn. Tuy nhiên, nếu xét tổng thể (tiến độ đưa vào khai thác sớm, giảm chi phí móng), thép lại mang hiệu quả kinh tế cao. Đặc biệt, khả năng tái chế lên đến 90% khi tháo dỡ giúp chủ đầu tư thu hồi một phần vốn đáng kể.
Về khả năng chống cháy và chống ăn mòn
Đây là điểm yếu cốt tử cần lưu ý. Mặc dù không cháy, nhưng thép sẽ mất hoàn toàn độ bền cơ học ở nhiệt độ khoảng 500°C – 600°C. Thêm vào đó, nguy cơ ăn mòn hóa học trong môi trường ẩm cũng rất cao. Bắt buộc phải áp dụng các biện pháp phun sơn chống cháy chuyên dụng và mạ kẽm nhúng nóng.
4 Sai lầm nghiêm trọng cần tránh khi lựa chọn và thi công kết cấu thép
Sự thiếu am hiểu trong khâu mua sắm vật tư và thi công kết cấu thép có thể dẫn đến những hệ lụy nghiêm trọng về kết cấu. Dưới đây là 4 lỗi chí mạng.
Sai lầm 1: Nhầm lẫn mác thép và tiêu chuẩn vật liệu đầu vào
Nhiều đơn vị cung ứng vật tư đánh tráo khái niệm giữa thép SS400 (giới hạn chảy 235 MPa) và Q345 (giới hạn chảy 345 MPa). Việc sai lệch mác thép làm sai thiết kế ban đầu, vi phạm tiêu chuẩn thiết kế kết cấu thép, dẫn đến rủi ro võng dầm hoặc nứt gãy. Tại [Thép Trần Long], chúng tôi luôn cung cấp minh bạch chứng chỉ xuất xưởng (CQ) để kỹ sư kiểm chứng.
Sai lầm 2: Thiết kế liên kết (mối hàn, bu lông) không đủ tiêu chuẩn chịu lực
Sử dụng bu lông thường thay vì bu lông cường độ cao cho các liên kết chịu cắt, hoặc thợ hàn không tuân thủ quy trình gia nhiệt, làm sạch xỉ hàn, khiến mối hàn bị ngậm xỉ, rỗ bọt khí. Khi chịu tải trọng động, các vị trí này sẽ là điểm đứt gãy đầu tiên.
Sai lầm 3: Bỏ qua hoặc xem nhẹ các giải pháp chống ăn mòn và chống cháy
Nhiều nhà thầu vì tiết kiệm chi phí mà bỏ qua công đoạn phun bi làm sạch bề mặt (đạt chuẩn Sa 2.0 hoặc Sa 2.5) trước khi sơn. Hậu quả là màng sơn bong tróc chỉ sau 1-2 năm, dẫn đến oxy hóa ăn mòn từ bên trong cấu kiện.
Sai lầm 4: Đọc và diễn giải sai các ký hiệu trong bản vẽ kết cấu thép
Kỹ sư hiện trường yếu chuyên môn thường nhầm lẫn các ký hiệu trong bản vẽ kết cấu thép. [Image of engineering drawing of structural steel detailing] Việc không nắm rõ hướng dẫn đọc bản vẽ kết cấu thép (ký hiệu đường hàn góc, hàn đối đầu, chiều dày đường hàn) khiến việc chế tạo sai lệch, không thể khớp nối khi mang ra hiện trường. Kỹ sư cần nắm vững bản vẽ kết cấu để giám sát xưởng sản xuất sát sao.
Quy trình 5 bước thi công và lắp dựng kết cấu thép chuẩn kỹ thuật
Một quy trình thi công kết cấu thép bài bản là điều kiện kiên quyết để nghiệm thu công trình thành công và đáp ứng các quy định xây dựng.
Bước 1: Thiết kế kỹ thuật và bản vẽ gia công chi tiết
Từ bản vẽ kiến trúc, kỹ sư kết cấu sẽ tính toán nội lực và xuất ra bản vẽ thi công (Shop Drawing). Bản vẽ này quy định chi tiết đến từng milimet vị trí đục lỗ, loại bu lông, chiều dày đường hàn cho xưởng sản xuất.
Bước 2: Gia công cấu kiện tại nhà máy
Quy trình nhà máy gồm các bước khép kín:
- Cắt phôi thép tấm (CNC, Plasma).
- Gá tổ hợp các tấm thép thành hình chữ I, H.
- Hàn tự động dưới lớp thuốc bảo vệ.
- Nắn thẳng nhiệt để khắc phục biến dạng cong vênh do hàn.
- Bắn bi làm sạch và sơn chống rỉ.
Bước 3: Vận chuyển và tập kết cấu kiện tại công trường
Cấu kiện sau khi nghiệm thu tại xưởng sẽ được đánh mã vạch hoặc mã chữ, vận chuyển đến công trình. Việc bố trí bãi tập kết phải tuân theo thứ tự lắp dựng: cấu kiện nào lắp trước sẽ được để bên ngoài để cẩu tháp dễ dàng tiếp cận.
Bước 4: Lắp dựng khung thép và hệ kết cấu phụ
Tiến hành cẩu lắp cột thép trước, siết bu lông neo móng, sau đó gác dầm chính và dầm phụ. Yêu cầu an toàn lao động trên cao phải được kiểm soát gắt gao. Cần căn chỉnh độ thẳng đứng của khung bằng máy toàn đạc điện tử trước khi siết chặt bu lông vĩnh viễn.
Bước 5: Nghiệm thu theo tiêu chuẩn TCVN hiện hành
Thực hiện siêu âm mối hàn (UT) hoặc chụp X-quang tại hiện trường cho các vị trí liên kết nối dầm. Kiểm tra lực siết bu lông bằng cờ lê lực và nghiệm thu độ võng tĩnh để bàn giao hạng mục cho khâu lợp mái và hoàn thiện.
Hiểu đúng về kết cấu thép không chỉ là định nghĩa mà là nắm vững cấu tạo, các tiêu chuẩn kỹ thuật và quy trình thi công để tối ưu hóa hiệu quả và đảm bảo an toàn tuyệt đối cho công trình. Việc lựa chọn đúng loại vật liệu và đối tác gia công, lắp dựng am hiểu kỹ thuật là yếu tố then chốt quyết định sự thành công của dự án.
Với kinh nghiệm cung ứng vật liệu thép cho hàng trăm dự án kết cấu lớn nhỏ, [Thép Trần Long] có đủ năng lực và chuyên môn để tư vấn giải pháp thép phù hợp nhất, đảm bảo đúng mác, đúng tiêu chuẩn và tối ưu chi phí. Liên hệ với đội ngũ của chúng tôi để được hỗ trợ kỹ thuật.
